AMMANN ARP 95 DEUTZ TCD3,6 L4 TANDEM ÚTHENGER HASZNÁLATI UTASÍTÁS (3003171) - PDF

AMMANN ARP 95 DEUTZ TCD3,6 L4 TANDEM ÚTHENGER EU Stage V / U.S. EPA Tier 4f HASZNÁLATI UTASÍTÁS (3003171) – PDF DOWNLOAD

FILE DETAILS:

AMMANN ARP 95 DEUTZ TCD3,6 L4 TANDEM ÚTHENGER EU Stage V / U.S. EPA Tier 4f HASZNÁLATI UTASÍTÁS (3003171) – PDF DOWNLOAD

Language : Hungarian
Pages : 232
Downloadable : Yes
File Type : PDF

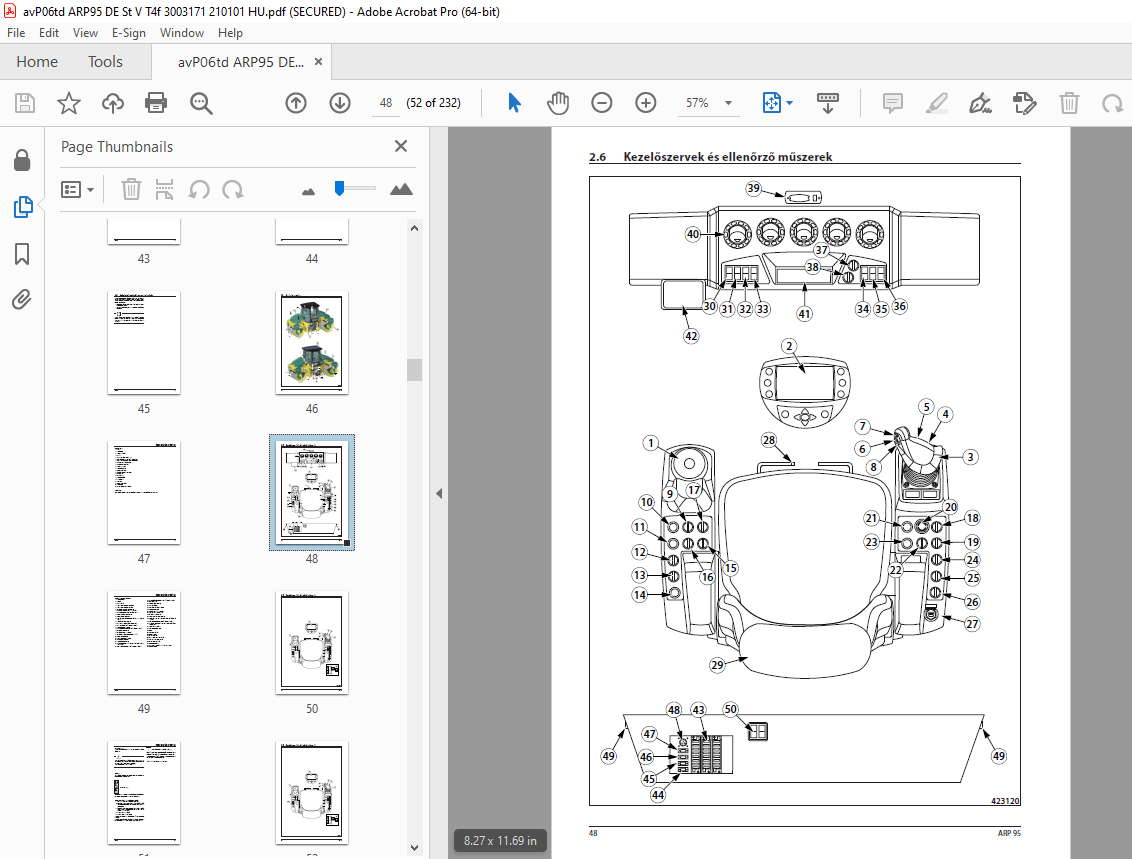

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

AMMANN ARP 95 DEUTZ TCD3,6 L4 TANDEM ÚTHENGER EU Stage V / U.S. EPA Tier 4f HASZNÁLATI UTASÍTÁS (3003171) – PDF DOWNLOAD

Tartalomjegyzék.....................................................................................................................  8
1	MŰSZAKI ADATOK.................................................................................................................... 13
	1.1	Alapadatok.................................................................................................................. 14
	1.2	Gép méretrajza.............................................................................................................. 16
	1.3	Műszaki adatok.............................................................................................................. 20
	1.4	Opciós felszerelés.......................................................................................................... 23
		1.4.1	Szélvágó.............................................................................................................. 24
		1.4.2	ACE FORCE............................................................................................................. 25
		1.4.3	Ammann beszóró........................................................................................................ 25
		1.4.4	Légkondicionálás...................................................................................................... 26
		1.4.5	Villogófény........................................................................................................... 26
		1.4.6	Infrahőmérő........................................................................................................... 26
		1.4.7	Tűzoltókészülék....................................................................................................... 27
		1.4.8	Telematics readiness.................................................................................................. 27
		1.4.10	ACE PRO.............................................................................................................. 27
2	ÜZEMELTETÉSI UTASÍTÁS............................................................................................................. 29
	2.1	Főbb biztonsági intézkedések................................................................................................ 31
		2.1.1	Biztonsági előírások a gép üzemeltetésekor............................................................................ 31
		2.1.1.1	A tömörítési munka megkezdése előtt................................................................................. 31
		2.1.1.2	Munkavégzés veszélyes területen..................................................................................... 31
		2.1.1.3 	A tulajdonos által biztosított biztonsági intézkedések............................................................. 32
		2.1.1.4	Vezetőfülke integrált ROPS-vel...................................................................................... 32
		2.1.2	Követelmények a gépkezelővel szemben.................................................................................. 33
		2.1.3	A gépkezelő kötelezettségei........................................................................................... 34
		2.1.4	Tiltott tevékenységek - biztonság és garancia......................................................................... 35
		2.1.5	Biztonsági jelölések és szimbólumok a gépen .......................................................................... 36
		2.1.6	Kézjelek.............................................................................................................. 42
	2.2	Környezetvédelmi és egészségügyi alapelvek.................................................................................. 45
		2.2.1	Egészségügyi alapelvek ............................................................................................... 45
		2.2.2	Környezetvédelmi alapelvek ........................................................................................... 45
	2.3	Konzerválás és raktározás................................................................................................... 46
		2.3.1	Rövidtávú konzerválás és tárolás 1 - 2 hónapig........................................................................ 46
		2.3.2	A gép konzerválása és tárolása 2 hónapon túl.......................................................................... 46
		2.3.3	A szállított gép konzerválásának az eltávolítása és szemléje.......................................................... 47
	2.4	A gép leselejtezése élettartamának végén.................................................................................... 49
	2.5	A gép ismertetése........................................................................................................... 50
	2.6	Kezelőszervek és ellenőrző műszerek......................................................................................... 52
		2.6.1	A kijelző vezérlése................................................................................................... 72
	2.7	A gép kezelése és használata................................................................................................ 84
		2.7.1	A motor indítása...................................................................................................... 85
		2.7.2	Haladás és a hátramenet............................................................................................... 89
		2.7.3	A gép és a motor leállítása........................................................................................... 97
		2.7.4	A gép vészleállítása.................................................................................................. 97
		2.7.5	A gép parkolása....................................................................................................... 99
		2.7.6	Permetezés............................................................................................................ 99
		2.7.6.1	Permetezés vízzel................................................................................................... 99
		2.7.6.2	Permetezés emulzióval (Combi verzió)................................................................................101
		2.7.7	A vezetőfülke felemelése és leeresztése...............................................................................102
		2.7.8	Ammann szélvágó (különleges tartozék).................................................................................109
		2.7.9	Ammann beszóró (különleges tartozék) .................................................................................110
		2.7.10	Infrahőmérő (különleges felszerelés).................................................................................111
		2.7.11	ACE FORCE  (különleges felszerelés)..................................................................................112
		2.7.11.1	A paraméter beállító képernyő......................................................................................114
		2.7.11.2	Kettős (kaotikus) ugrás............................................................................................115
	2.8.	A gép szállítása...........................................................................................................116
		2.8.1	A gép felrakodása ....................................................................................................117
		2.8.1.1	A gép felrakodása felhajtó rámpával.................................................................................117
		2.8.1.2	A kormányzás irányváltója - forgó munkahely.........................................................................118
		2.8.1.3	A gép daruzása......................................................................................................119
	2.9	A gép használat különleges feltételei.......................................................................................120
		2.9.1	A gép vontatása.......................................................................................................120
		2.9.2	A gép üzemeltetése a bejáratási időszakban............................................................................124
		2.9.3	A gép üzemeltetése alacsony környezeti hőmérsékletnél.................................................................124
		2.9.4	A gép üzemeltetése magas hőmérséklet és páratartalom mellett..........................................................124
		2.9.5	A gép működése nagy tengerszint feletti magasságban...................................................................124
		2.9.6	A gép működése poros környezetben.....................................................................................125
		2.9.7	Haladás vibrációval tömörített és kemény anyagon......................................................................125
3	KARBANTARTÁSI UTASÍTÁSOK..........................................................................................................127
	3.1	Biztonsági és egyéb előírások a gép karbantartására vonatkozóan.............................................................129
		3.1.1	Biztonsági előírások a gép karbantartásakor...........................................................................129
		3.1.2	Tűzbiztonsági intézkedések az üzemi folyadékok cseréjekor.............................................................129
		3.1.3	Környezetvédelmi és egészségügyi alapelvek............................................................................130
	3.2	Folyadékokra vonatkozó követelmények........................................................................................131
		3.2.1	Motorolaj ............................................................................................................131
		3.2.2	Üzemanyag.............................................................................................................132
		3.2.3	Hűtőfolyadék..........................................................................................................133
		3.2.4	Hidraulika olaj.......................................................................................................134
		3.2.5	Váltóolaj.............................................................................................................134
		3.2.6	Kenőzsír..............................................................................................................134
		3.2.7	Szélvédőmosó folyadék.................................................................................................134
		3.2.8	A futófelület hűtőfolyadéka...........................................................................................135
		3.2.9	Légkondicionló hajtógáza..............................................................................................135
		3.2.10	A vibrátorok olaja...................................................................................................135
		3.2.11	Emulzió..............................................................................................................135
		3.2.12	A DEF (AdBlue) adalék tartály .......................................................................................135
	3.3	Folyadékok..................................................................................................................136
	3.4	Kenési és karbantartási táblázat............................................................................................137
	3.5	Kenési terv.................................................................................................................140
	3.6	Kenési és karbantartási feladatok...........................................................................................142
		20 üzemóránként (naponta)...................................................................................................143
			3.6.1	Motorolaj ellenőrzése.............................................................................................143
			3.6.2	A motor szivárgásvizsgálata ......................................................................................143
			3.6.3	Motor hűtőfolyadék ellenőrzése....................................................................................144
			3.6.4	A légszűrő porszelepének ellenőrzése..............................................................................145
			3.6.5	A ventilátor állapot ellenőrzése .................................................................................145
			3.6.6	Üzemanyag-szint ellenőrzése.......................................................................................146
			3.6.7	Hidraulikus tartályban lévő olaj szintjének ellenőrzése...........................................................147
			3.6.8	A permetező tartály feltöltése....................................................................................147
			3.6.9	A permetező porlasztóinak ellenőrzése.............................................................................148
			3.6.10	A figyelmeztető és ellenőrző berendezések ellenőrzése ...........................................................149
			3.6.11	A kipufogórendszer szivárgásvizsgálata...........................................................................151
			3.6.12	Meghajtószíj ellenőrzése (Légkondicionáló).......................................................................152
			3.6.13	A DEF (AdBlue) szint ellenőrzése.................................................................................152
			3.6.14	Fékteszt.........................................................................................................156
			3.6.14.1	Pakolófék ellenőrzése..........................................................................................156
			3.6.14.2	A vészfék ellenőrzés...........................................................................................157
			3.6.14.3	Az üzemi fék ellenőrzés........................................................................................158
			3.6.15	Az üzemanyag és a hidraulikus rendszer tömítettségének ellenőrzése...............................................159
		100 üzemóránként (hetente)..................................................................................................160
			3.6.16	A ARP 95C, ARP 95C ACE típusok gumiabroncs nyomásának ellenőrzése................................................160
			3.6.17	A permetező szűrő tisztítása.....................................................................................161
		250 óránként (3 havonta)....................................................................................................163
			3.6.18	A gép kenése.....................................................................................................163
			3.6.19	Az üléskapcsoló ellenőrzése......................................................................................165
		500 üzemóránként (6 havonta)................................................................................................166
			3.6.20	A motor hűtőrendszer ellenőrzése ................................................................................166
			3.6.21	A motor hajtószíjainak ellenőrzése...............................................................................167
			3.6.22.	A motorolaj cseréje.............................................................................................167
			3.6.23	A motor szívócső ellenőrzése.....................................................................................170
			3.6.24	A motor hűtőfolyadék koncentráció ellenőrzése....................................................................170
			3.6.25	Az elektromos hálózat ellenőrzése................................................................................170
			3.6.26	Üzemanyag-szűrő cseréje..........................................................................................171
			3.6.27	A levegő szűrőbetét cseréje .....................................................................................173
			3.6.28	A vezetőfülke szellőzés szűrőjének tisztítása....................................................................175
			3.6.29	Hűtőközeg szintjének az ellenőrzése (Légkondicionáló)............................................................175
			3.6.30	A levegőszűrő érzékelő ellenőrzése...............................................................................176
			3.6.31	Üzemanyag szűrőn levő vízszeparátor tisztítása...................................................................177
			3.6.32	DEF (AdBlue) szűrő cseréje.......................................................................................178
		1000 üzemóránként (1 évente)................................................................................................180
			3.6.33	A motor ellenőrzése..............................................................................................180
			3.6.34	A rezgéscsillapító rendszer ellenőrzése .........................................................................181
			3.6.35	A víztartály tisztítása..........................................................................................182
			3.6.36	Hűtőtisztítás....................................................................................................183
			3.6.37	A motor ellenőrzése..............................................................................................184
			3.6.38	A motor és gép diagnosztika......................................................................................184
			3.6.39	Olajcsere a váltóban.............................................................................................185
			3.6.40	Olajcsere a vibrátorokban........................................................................................186
			3.6.41	Meghajtószíj ellenőrzése (Légkondicionáló).......................................................................187
			3.6.42	Klíma-kompresszor rögzítésének az ellenőrzése (Légkondicionáló)..................................................188
			3.6.43	Az akkumulátor vizsgálata........................................................................................189
		2000 üzemóránként (2 évente)................................................................................................191
			3.6.44	A hidraulikus olaj cseréje.......................................................................................191
			3.6.45	Légtelenítő dugó csere...........................................................................................196
			3.6.46	DEF (AdBlue) szűrő cseréje.......................................................................................196
		6000 üzemóránként (4 évente)................................................................................................197
			3.6.47	Motor hűtőfolyadék cseréje ......................................................................................197
		Karbantartás szükség esetén.................................................................................................199
			3.6.48	Az üzemanyag rendszer légtelenítése .............................................................................199
			3.6.49	Hűtőtisztítás....................................................................................................200
			3.6.50	A permetezés víztartályának leeresztése a téli időszak előtt ....................................................201
			3.6.51	A kaparók beállítása.............................................................................................203
			3.6.52	A gép tisztítása.................................................................................................205
			3.6.53	A csavarkötések meghúzásának ellenőrzése.........................................................................206
			3.6.54	Akkumulátor áramtöltése..........................................................................................208
			3.6.55	Az SCR (Selective Catalytic Reduction/ szelektív katalitikus redukció) katalizátor eltömődésének regenerálása....209
			3.6.56	A DPF (Diesel Particulate Filter) részecskeszűrő regenerálása....................................................210
	3.7	Hibák.......................................................................................................................211
	3.8	Mellékletek.................................................................................................................212
		Elektromos kapcsolási rajz ARP 95...........................................................................................212
		Elektromos kapcsolási rajz ARP 95 ACE.......................................................................................218
		Hidraulika rajz ARP 95......................................................................................................220
		Hidraulika rajz ARP 95C.....................................................................................................222
		Hidraulika rajz ARP 95 ACE..................................................................................................224
		Hidraulika rajz ARP 95C ACE.................................................................................................226
		Rendszeres karbantartáshoz szükséges alkatrészek táblázata..................................................................228
		500 h szűrőkészlet tartalma (4-37967).......................................................................................229
		2000 h szűrőkészlet tartalma (4-37968)......................................................................................229
