AMMANN ARS 110 WALEC CIĄGNIONY DEUTZ TCD3.6 L4 EU Stage IV / U.S. EPA Tier 4f INSTRUKCJA OBSŁUGI 3009783 – PDF DOWNLOAD

FILE DETAILS:

AMMANN ARS 110 WALEC CIĄGNIONY DEUTZ TCD3.6 L4 EU Stage IV / U.S. EPA Tier 4f INSTRUKCJA OBSŁUGI 3009783 – PDF DOWNLOAD

Language : Polish
Pages : 272
Downloadable : Yes
File Type : PDF

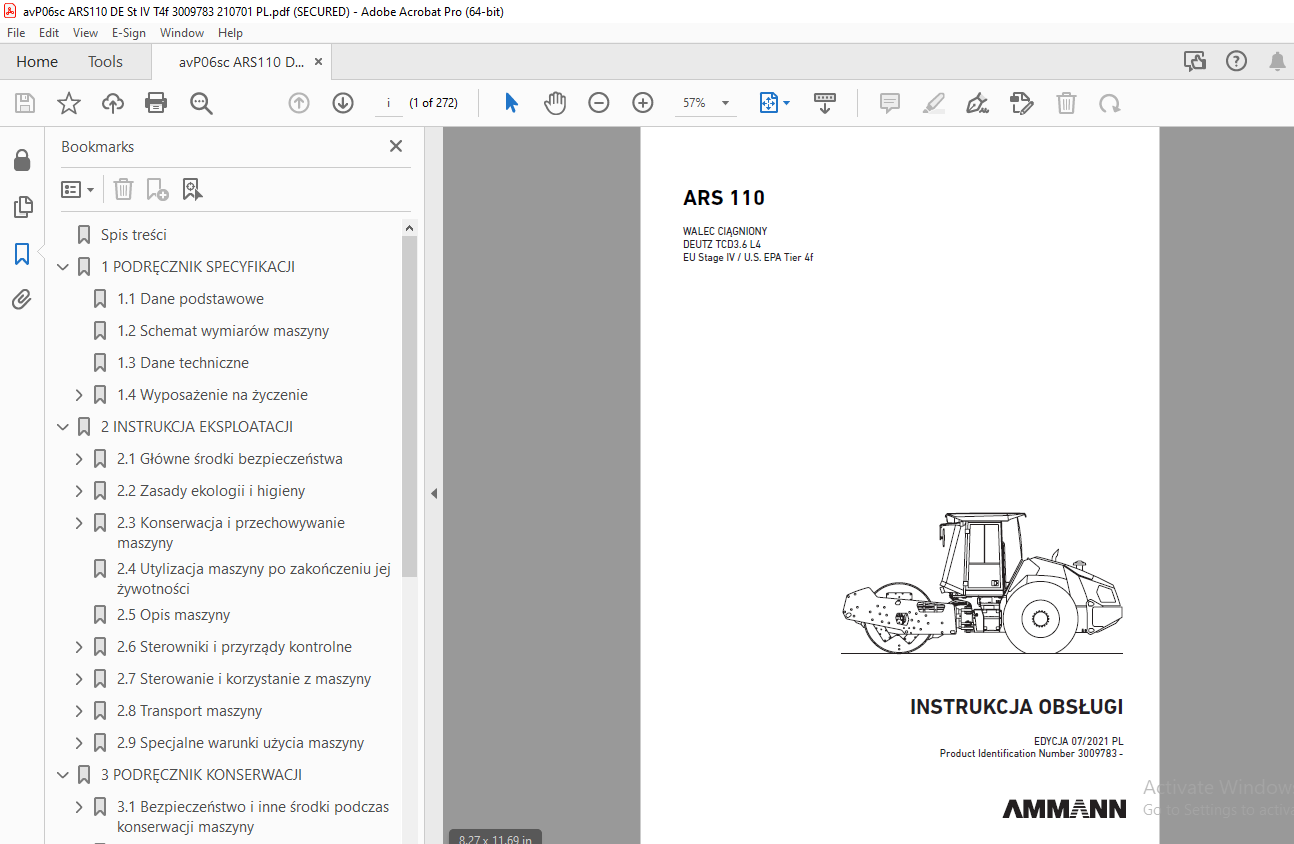

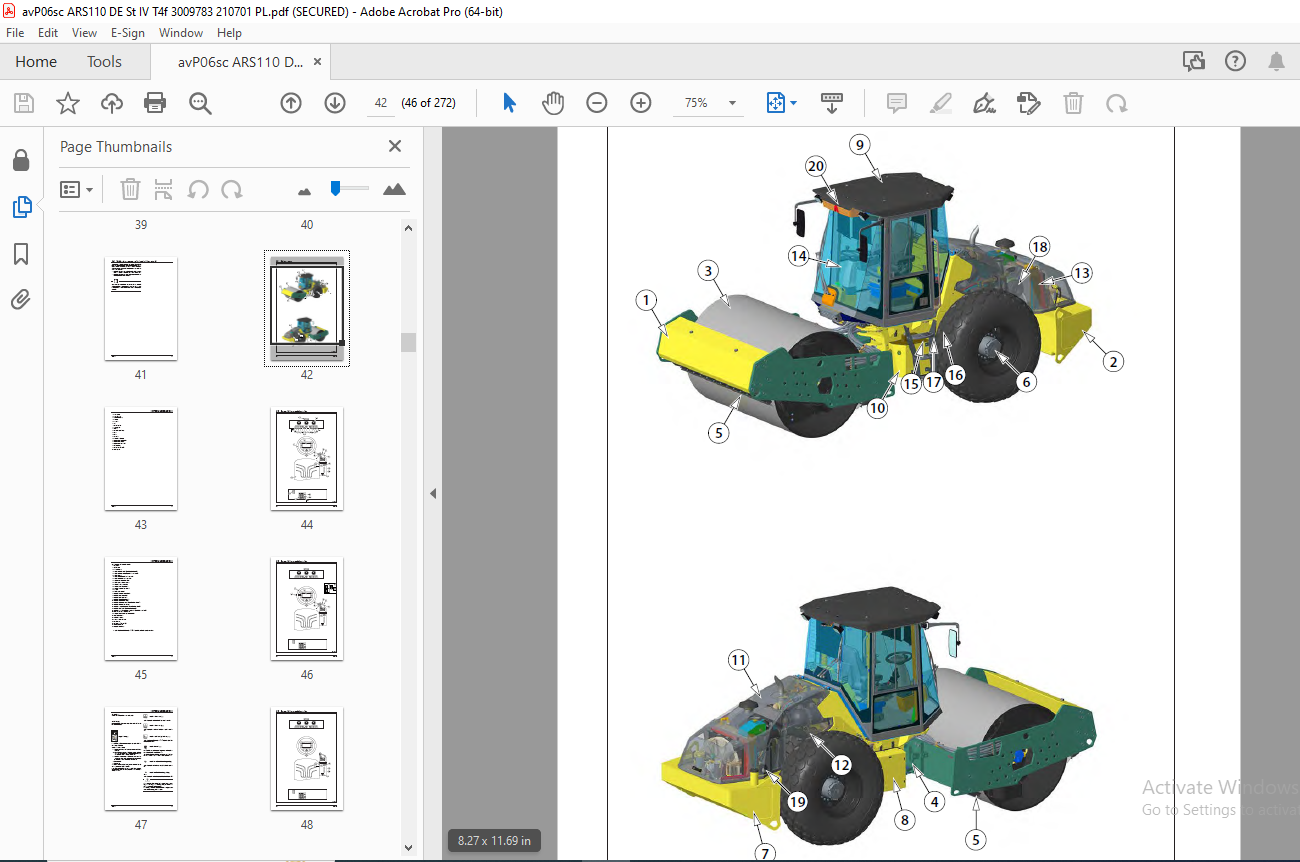

IMAGES PREVIEW OF THE MANUAL:



TABLE OF CONTENTS:

AMMANN ARS 110 WALEC CIĄGNIONY DEUTZ TCD3.6 L4 EU Stage IV / U.S. EPA Tier 4f INSTRUKCJA OBSŁUGI 3009783 – PDF DOWNLOAD

Spis treści 8

1 PODRĘCZNIK SPECYFIKACJI 13

1.1Dane podstawowe 14

1.2Schemat wymiarów maszyny 16

1.3Dane techniczne 18

1.4Wyposażenie na życzenie 21

1.4.1Klimatyzacja 22

1.4.2Lampa ostrzegawcza 22

1.4.3Segmenty okołkowane 22

1.4.4Lemiesz 22

1.4.5ACE FORCE 23

1.4.6Telematic Readiness 23

1.4.7Gaśnica 23

1.4.8Tachograf 23

2 INSTRUKCJA EKSPLOATACJI 25

2.1Główne środki bezpieczeństwa 27

2.1.1Środki bezpieczeństwa podczas konserwacji maszyny 27

2.1.1.1Przed rozpoczęciem prac zagęszczających 27

2.1.1.2Praca w przestrzeni niebezpiecznej 27

2.1.1.3Zapewnienie środków bezpieczeństwa przez użytkownika 28

2.1.1.4Kabina z integrowaną ramą ROPS 28

2.1.2Wymagania dotyczące kwalifikacji kierowcy 29

2.1.3Obowiązki kierowcy 30

2.1.4Czynności zabronione – bezpieczeństwo i gwarancja 32

2.1.5Napisy i znaki bezpieczeństwa zastosowane na maszynie 35

2.1.6Sygnały ręczne 39

2.2Zasady ekologii i higieny 42

2.2.1Zasady higieny 42

2.2.2Zasady ekologii 42

2.3Konserwacja i przechowywanie maszyny 43

2.3.1Konserwacja krótkoterminowa i przechowywanie na okres 1 ÷ 2 miesięcy 43

2.3.2Konserwacja i przechowywanie maszyny przez okres powyżej 2 miesięcy 43

2.3.3Dekonserwacja i przegląd dostarczonej maszyny 44

2.4Utylizacja maszyny po zakończeniu jej żywotności 45

2.5Opis maszyny 46

2.6Sterowniki i przyrządy kontrolne 48

2.6.1Sterowanie wyświetlaczem – ekran roboczy 69

2.6.2Sterowanie wyświetlaczem – ekran informacyjny 76

2.6.3Sterowanie wyświetlaczem – ekran serwisowy 82

2.6.4Wyświetlacz odłączony 85

2.7Sterowanie i korzystanie z maszyny 86

2.7.1Uruchamianie silnika 87

2.7.2Jazda i bieg wsteczny 93

2.7.3.Zatrzymywanie maszyny i silnika 99

2.7.4Awaryjne zatrzymanie maszyny 99

2.7.5Reakcja paniczna 101

2.7.6Postój/zaparkowanie maszyny 101

2.7.7ACE Force 102

2.7.7.1Dostęp do ekranu ACE Force 102

2.7.7.2Ekran roboczy 103

2.7.7.3Wybór prędkości 105

2.7.7.4Ustawienie częstotliwości 106

2.7.7.5Pomiar kb 107

2.7.7.6Wizualizacja zakresu prędkości 108

2.7.7.7Ostrzeżenie o podwójnym odbiciu i zalecenia dla obsługi 109

2.7.7.8Ekran parametrów ACE 110

2.7.7.9Rozpoznanie osiągnięcia wartości zagęszczania i porównania stanu z wartością docelową 111

2.7.7.10Ocena zagęszczania na podstawie wartości kb 111

2.7.7.11Ocena zagęszczenia na podstawie odbicia bębna 112

2.7.7.12Odbicie okresowe (pojedyncze) 112

2.7.7.13Odbicie podwójne (chaotyczne) 113

2.7.7.14Błąd ogólny 114

2.7.8Podnoszenie i opuszczanie kabiny 115

2.7.9Zbalastowanie opon płynem 117

2.7.10Lemiesz 119

2.8Transport maszyny 121

2.8.1Załadunek maszyny 122

2.8.1.1Załadunek maszyny za pomocą rampy najazdowej 122

2.8.1.2Załadunek maszyny za pomocą dźwigu 123

2.9Specjalne warunki użycia maszyny 124

2.9.1Funkcje bezpieczeństwa i tryb awaryjny maszyny (tryb limp) 124

2.9.1.1Symbole wyświetlane na wyświetlaczu 125

2.9.1.2Przełączenie do trybu awaryjnego (tryb limp) 126

2.9.1.3Opuszczanie trybu awaryjnego (tryb limp) 127

2.9.2Holowanie maszyny 128

2.9.3Eksploatacja maszyny w czasie docierania 133

2.9.4Praca maszyny w niskich temperaturach 133

2.9.5Praca maszyny w wyższej temperaturze i wilgotności 133

2.9.6Praca maszyny na wyższych wysokościach nad poziomem morza 134

2.9.7Praca maszyny w środowisku zapylonym 134

2.9.8Jazda z wibracją na zagęszczonych i twardych materiałach 134

3 PODRĘCZNIK KONSERWACJI 137

3.1Bezpieczeństwo i inne środki podczas konserwacji maszyny 139

3.1.1Bezpieczeństwo podczas konserwacji maszyny 139

3.1.2Środki przeciwpożarowe podczas wymian płynów eksploatacyjnych 139

3.1.3Zasady ekologii i higieny 140

3.2Specyfikacja płynów eksploatacyjnych 141

3.2.1Olej silnikowy 141

3.2.2Paliwo 142

3.2.3Płyn chłodzący 143

3.2.4Olej hydrauliczny 144

3.2.5Olej przekładniowy 144

3.2.6DEF (AdBlue) 144

3.2.7Smar 145

3.2.8Płyn do spryskiwacza szyb 145

3.2.9Płyn chłodzący bębna 145

3.2.10Płyn w układzie klimatyzacji 145

3.2.11Olej wibratora 145

3.3Płyny eksploatacyjne 146

3.4Tabela smarowania i konserwacji 147

3.5Plan smarowania i serwisów 150

3.6Czynności smarowania i konserwacji 151

Co 20 godzin eksploatacji (codziennie) 152

3.6.1Kontrola oleju w silniku 152

3.6.2Kontrola płynu chłodzącego silnika 153

3.6.3Kontrola oleju w zbiorniku hydraulicznym 154

3.6.4Kontrola paliwa 155

3.6.5Kontrola ilości DEF (AdBlue) 156

3.6.6Kontrola stanu wentylatora 159

3.6.7Kontrola zaworu pyłowego filtra powietrza 159

3.6.8Kontrola urządzeń ostrzegawczych i kontrolnych 160

3.6.9Kontrola szczelności silnika 162

3.6.10Kontrola szczelności układu paliwowego 162

3.6.11Czyszczenie separatora wody na filtrze paliwa 163

3.6.12Test hamulców 164

3.6.12.1Kontrolka hamulca postojowego 164

3.6.12.2Kontrolka hamulca awaryjnego 165

3.6.12.3Kontrola hamulca eksploatacyjnego 166

Co 100 godzin eksploatacji 167

3.6.13Kontrola ciśnienia w oponach 167

Co 250 godzin eksploatacji 168

3.6.14Kontrola czujnika filtra powietrza 168

3.6.15Smarowanie maszyny 170

3.6.16Kontrola oleju w wibratorze 173

3.6.17Kontrola oleju w przekładniach jazdy 174

3.6.18Kontrola segmentów okołkowanych 175

3.6.19Kontrola wyłącznika siedziska 175

Co 500 godzin eksploatacji – co najmniej 1x w roku 176

3.6.20Wymiana oleju w silniku 176

3.6.21Wymiana filtra paliwa 179

3.6.22Wymiana wkładów filtra powietrza 181

3.6.23Wymiana filtra DEF (AdBlue) 183

3.6.24Kontrola płynu chłodzącego silnika 186

3.6.25Wymiana filtrów wentylacji kabiny oraz filtra ogrzewania 187

3.6.26Kontrola instalacji elektrycznej 188

3.6.27Wymiana wkładów filtra powietrza klimatyzacji 188

3.6.28Kontrola dociągnięcia śrub kół 188

Co 1000 godzin eksploatacji 189

3.6.29Kontrola pasa silnika 189

3.6.30Wymiana oleju w przekładniach jazdy 190

3.6.31Kontrola rury ssącej silnika 191

3.6.32Kontrola akumulatorów 192

3.6.33Kontrola silnika 193

3.6.34Kontrola układu tłumienia 193

3.6.35Kontrola mocowania sprężarki klimatyzacji 195

3.6.36Diagnostyka silnika i maszyny 195

Co 2000 godzin eksploatacji 196

3.6.37Wymiana oleju w wibratorze 196

3.6.38Czyszczenie i kontrola układu klimatyzacji 197

3.6.39Wymiana oleju hydraulicznego i filtra 198

3.6.40Czyszczenie filtra ssącego agregatu podnoszenia i opuszczania kabiny 204

3.6.41Wymiana korka odpowietrzającego 205

Co 6000 godzin eksploatacji 206

3.6.42Wymiana płynu chłodzącego silnika 206

Konserwacja wg potrzeby 208

3.6.43Odpowietrzenie układu paliwowego 208

3.6.44Regeneracja zabrudzenia katalizatora SCR (Selective Catalytic Reduction/ selektywna redukcja katalityczna) 209

3.6.45Czyszczenie maszyny 211

3.6.46Czyszczenie maszyny 212

3.6.47Regulacja skrobaków 213

3.6.48Mieszanka chłodząca bębna 215

3.6.49Wymiana papieru drukarki 216

3.6.50Ładowanie akumulatora 218

3.6.51Kontrola dokręcenia połączeń śrubowych 219

3.7Usterki 221

3.7.1Błędy maszyny 222

3.7.2Błędy wywoływane przez funkcje bezpieczeństwa 224

3.7.3Błędy wejść 225

3.7.4Błędy wyjść 226

3.7.5Błędy ACE 227

3.7.6Błędy systemu 228

3.7.7Błędy silnika 229

3.8Załączniki 254

Schemat instalacji elektrycznej 254

Schemat układu hydraulicznego – blokada kołowa 262

Schemat układu hydraulicznego – pełna blokada ATC 264

Tabela części zamiennych 266
