AMMANN ARS 70 TAHAČOVÝ VÁLEC DÍLENSKÁ PŘÍRUČKA 3035068 - PDF

AMMANN ARS 70 TAHAČOVÝ VÁLEC KUBOTA V3307-CR-TE5 EU Stage V / U.S. EPA Tier 4f DÍLENSKÁ PŘÍRUČKA 3035068 – PDF DOWNLOAD

FILE DETAILS:

AMMANN ARS 70 TAHAČOVÝ VÁLEC KUBOTA V3307-CR-TE5 EU Stage V / U.S. EPA Tier 4f DÍLENSKÁ PŘÍRUČKA 3035068 – PDF DOWNLOAD

Language : Czech
Pages : 270
Downloadable : Yes
File Type : PDF

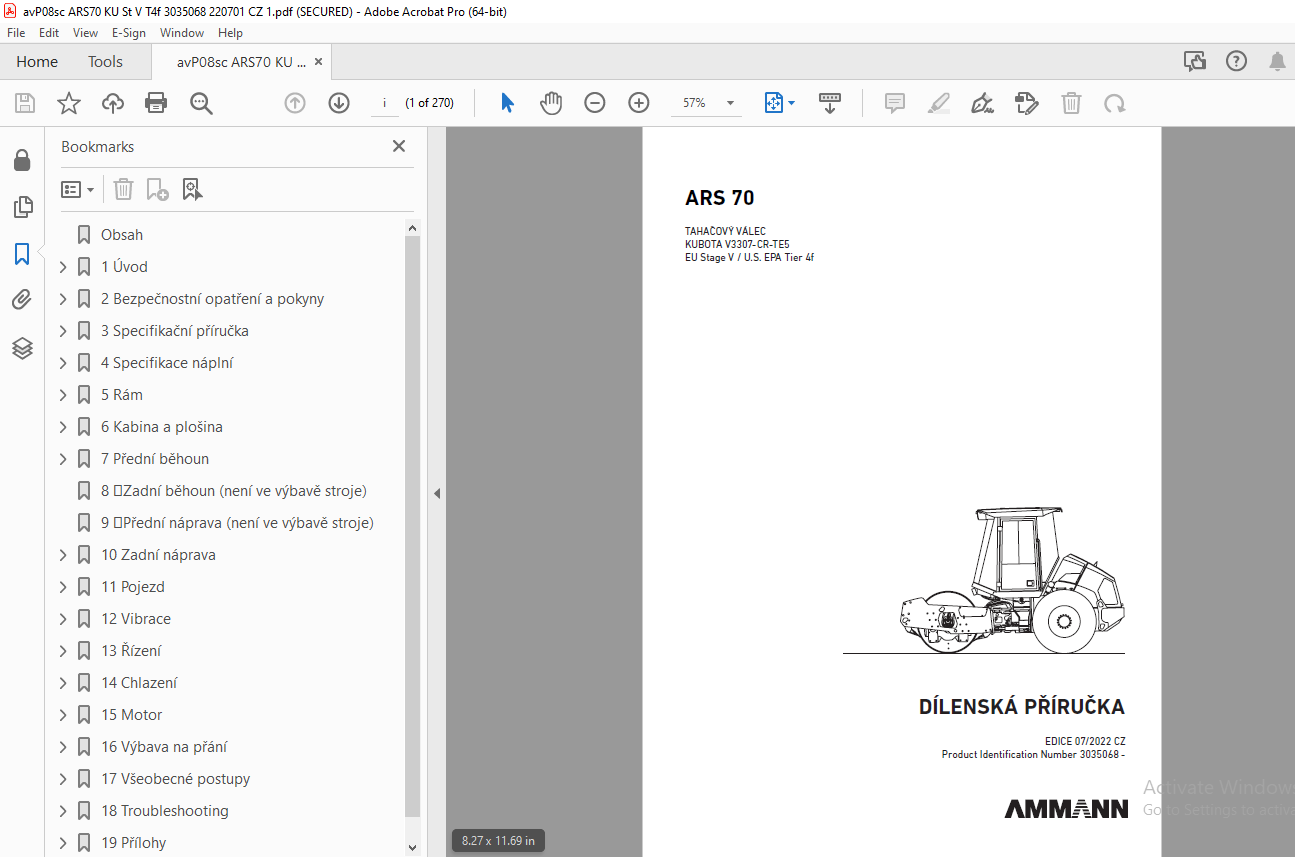

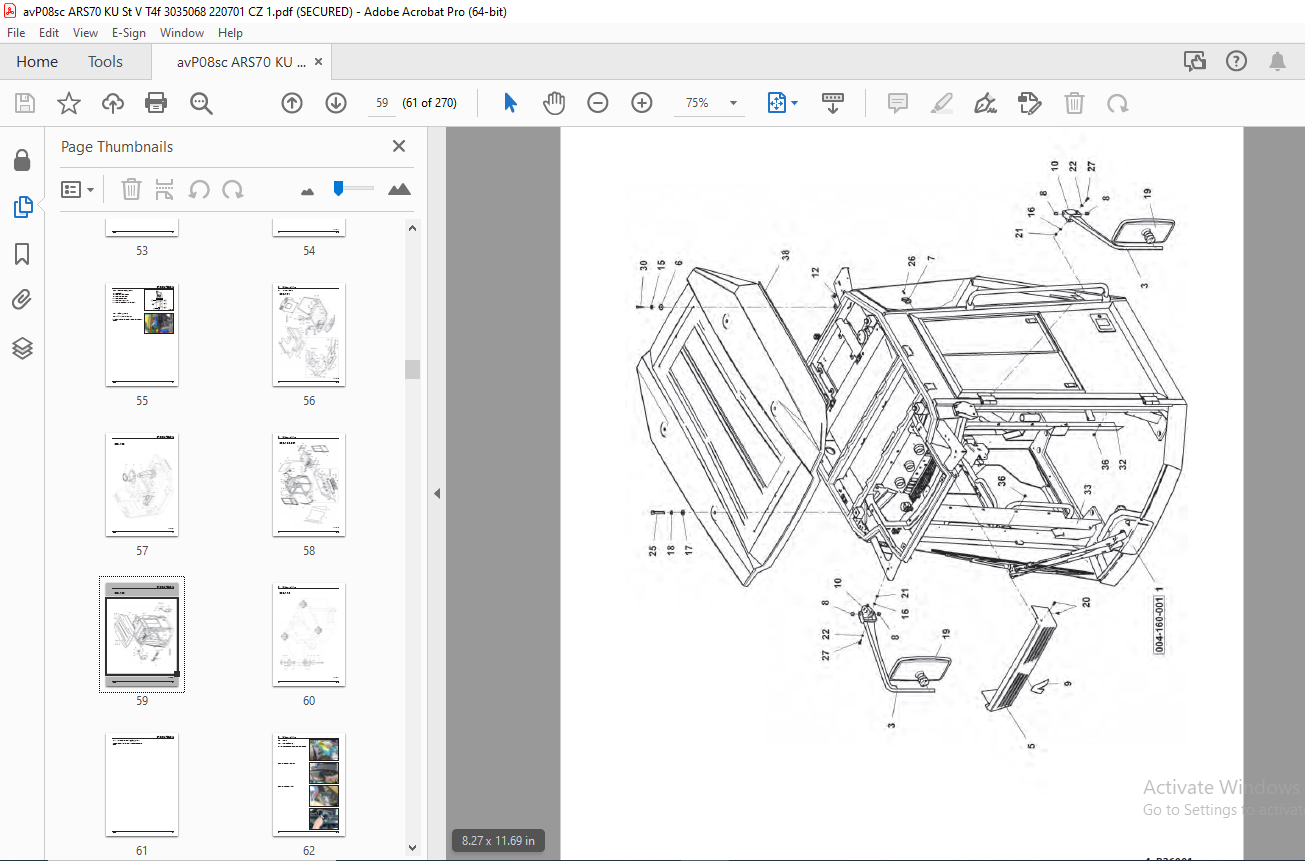

IMAGES PREVIEW OF THE MANUAL:



TABLE OF CONTENTS:

AMMANN ARS 70 TAHAČOVÝ VÁLEC KUBOTA V3307-CR-TE5 EU Stage V / U.S. EPA Tier 4f DÍLENSKÁ PŘÍRUČKA 3035068 – PDF DOWNLOAD

Obsah 4

1 Úvod 9

1.1 O této dílenské příručce 13

1.1.1 Komu je příručka určena 13

1.1.2 Účel 13

1.1.3 Platnost dílenské příručky 13

1.1.4 Úplnost dílenské příručky 13

2 Bezpečnostní opatření a pokyny 15

2.1Bezpečnostní předpisy 16

2.2Ekologická opatření a hygienické zásady 19

2.3Požární opatření 20

2.4Reklamační podmínky a odmítnutí odpovědnosti 20

3 Specifikační příručka 21

3.1Základní údaje 22

3.2Rozměrové schéma stroje 24

3.3Technické údaje 26

4 Specifikace náplní 29

4.1Motorový olej 30

4.2Palivo 31

4.3Chladicí kapalina 31

4.4Hydraulický olej 32

4.5Převodový olej 32

4.6Mazací tuk 33

4.7Kapalina do ostřikovače skel 33

4.8Náplň klimatizace 33

4.9Náplně 34

5 Rám 35

5.1Popis základních prvků 37

5.3Elektroinstalace 38

5.3.1Pojistky 38

5.4Mechanické díly 40

15.4Mechanické díly 42

5.5Palivová nádrž 45

5.5.1Kontrola množství paliva 45

5.5.2Doplnění paliva 45

5.5.3Vypuštění paliva 46

5.5.4Vyčištění nádrže paliva 47

5.6Hydraulická nádrž 48

5.6.1Kontrola stavu hydraulického oleje 48

5.6.2Doplnění hydraulického oleje 49

5.6.3Vypuštění hydraulického oleje 50

5.6.4Výměna filtru hydraulického oleje 51

6 Kabina a plošina 53

6.1Popis základních prvků 55

6.3Elektroinstalace 55

6.3.2Uspořádání vývodů na sloupku řízení 56

6.3.6Pult s ovládacími pákami 57

6.3.7Jiné komponenty 57

6.3.7.1Řídící jednotka stroje A2 57

6.4Mechanické díly 58

6.4.1Nastavení ovládací síly páky pojezdu 63

6.5Kabina 64

6.5.1Demontáž kabiny 64

6.5.2Montáž kabiny 69

6.5.3Výměna čelního skla 72

6.7 Pracoviště řidiče 79

6.7.4Výměna displeje 79

7 Přední běhoun 81

7.1Popis základních prvků 83

7.2Hydraulické díly 84

7.4Mechanické díly 85

7.4.1Výměna ložisek vibrační jednotky 85

7.4.1.1Demontáž běhounu z rámu 85

7.4.1.2Demontáž ložisek vibrační jednotky 91

7.4.1.3Montáž ložisek vibrační jednotky 95

7.4.1.4Demontáž rámu běhounu 100

8 Zadní běhoun (není ve výbavě stroje) 105

9 Přední náprava (není ve výbavě stroje) 107

10 Zadní náprava 109

10.1Popis základních prvků 110

10.2Hydraulické díly 110

10.2.1Hydromotor pojezdu 110

10.2.2Výměna hydromotoru pojezdu 111

10.4Mechanické díly 111

10.4.1Převodovka 111

10.4.2Kola 112

10.4.3Demontáž kol 112

11 Pojezd 113

11.1Popis základních prvků 114

11.2Hydraulické díly 115

11.2.1Výměna čerpadla pojezdu 118

11.2.2Výměna bloku proplachu 121

11.2.3Výměna hydromotoru pojezdu 122

11.2.3.1Výměna hydromotoru pojezdu běhounu 122

11.2.3.2Výměna hydromotoru pojezdu zadní nápravy 125

11.2.4Výměna bloku brzdy 129

11.3Elektroinstalace 132

11.3.1Výměna cívek čerpadla pojezdu 132

11.3.2Výměna cívek hydromotoru pojezdu 132

11.4Mechanické díly 132

11.4.1Výměna spojky BOVEX 132

12 Vibrace 133

12.1Popis základních prvků 134

13 Řízení 135

13.1Popis základních prvků 136

13.2Hydraulické díly 138

13.2.1Výměna přímočarého hydromotoru 138

13.2.2Výměna těsnění přímočarého hydromotoru řízení 141

13.2.3Výměna hydraulické jednotky řízení 145

13.2.3.1Demontáž hydraulické jednotky řízení 145

13.2.3.2Montáž hydraulické jednotky řízení 148

13.2.4Čerpadlo řízení 151

13.3Elektroinstalace 151

13.3.1Výměna displeje 151

13.3.2Výměna ovladače pojezdu 152

13.4Mechanické součásti 154

13.4.2Demontáž volantu 154

14 Chlazení 155

14.1Popis základních prvků 156

14.2Hydraulické díly 156

14.2.1Výměna hydromotoru chlazení 157

14.3Elektroinstalace 161

14.3.1Výměna cívky, elektromagnetu hydromotoru chlazení 161

14.4Mechanické díly 162

14.4.1Výměna vrtule chlazení, mezikusu vrtule chlazení 162

15 Motor 165

15.1Popis základních prvků 166

15.2Hydraulické díly 171

15.2.1Výměna čerpadla řízení 171

15.3Elektroinstalace 172

15.3.1Akumulátory 172

15.3.2Výměna alternátoru 172

15.3.3Výměna startéru 172

15.4Mechanické díly 173

16 Výbava na přání 203

16.1Seznam výbavy na přání 204

17 Všeobecné postupy 205

17.2Elektroinstalace 206

17.2.1Kontrola magnetické cívky čerpadla pojezdu 206

17.2.2Příprava na svařovací práce 207

17.2.3Spuštění baterie pomocí jiné baterie (přemostění) 207

17.2.4Nabíjení baterie pomocí nabíječky 208

17.2.5Dlouhodobé skladování 208

17.2.6Výměna baterie 208

17.4Kalibrace a nastavení 209

17.4.1Kalibrace proudu čerpadla 209

17.4.1.1Požadovaný materiál 209

18 Troubleshooting 211

18.1Diagnostika SW chyby 212

18.1.1Chybové kódy 212

18.1.1.1Chyby stroje 212

18.1.1.2Chyby vyvolané bezpečnostními funkcemi 214

18.1.1.3Chyby vstupů 215

18.1.1.4Chyby výstupů 216

18.1.1.5Chyby ACE 218

18.1.1.6Chyby systému 219

18.1.1.7Chyby motoru 220

18.1.3Kontrola ovladače pojezdu 224

18.2.14Ovladač pojezdu 224

18.2.14.1Výměna ovladače pojezdu 224

18.2.14.2 Kontrola a výměna spínače pojezdové páky 224

19 Přílohy 225

19.1Hydraulika 227

19.1.1Seřízení nulové polohy čerpadla pojezdu 227

19.1.1.1 Kontrola magnetické cívky čerpadla pojezdu 227

19.2Schéma elektrické instalace 228

19.3Schéma hydrauliky – kolová uzávěrka 236

19.4Schéma hydrauliky – ATC mezinápravová uzávěrka 238

19.5Svazky 240

19.6Kontrola dotažení šroubových spojů 263

19.7Seznam náhradních dílů uvedených v publikaci 265
