AMMANN ART 240 RULLO PNEUMATICO MANUALE D‘USO 3027199 - PDF

AMMANN ART 240 RULLO PNEUMATICO DEUTZ TCD3.6 L4 EU Stage IV / U.S. EPA Tier 4f MANUALE D‘USO 3027199 – PDF DOWNLOAD

FILE DETAILS:

AMMANN ART 240 RULLO PNEUMATICO DEUTZ TCD3.6 L4 EU Stage IV / U.S. EPA Tier 4f MANUALE D‘USO 3027199 – PDF DOWNLOAD

Language : Italian
Pages : 206
Downloadable : Yes
File Type : PDF

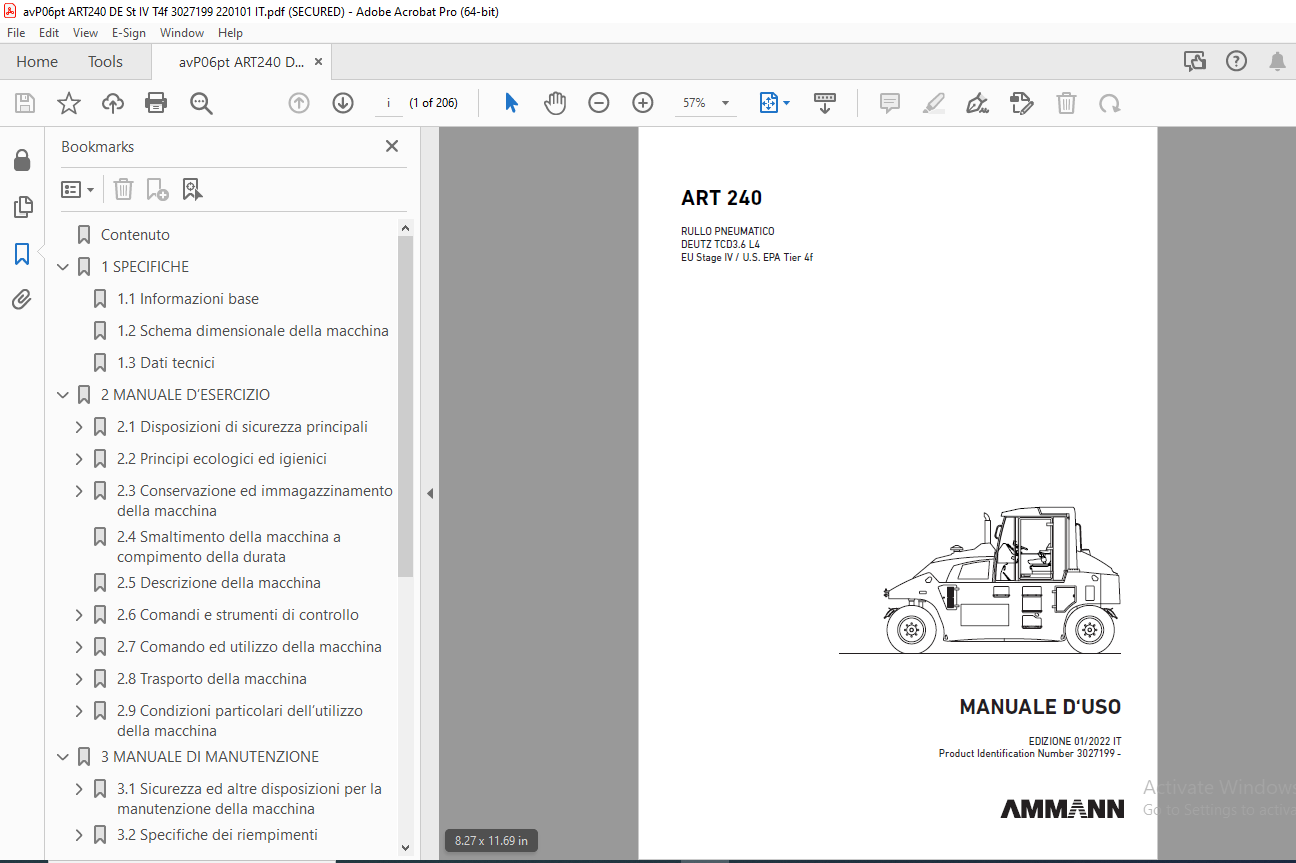

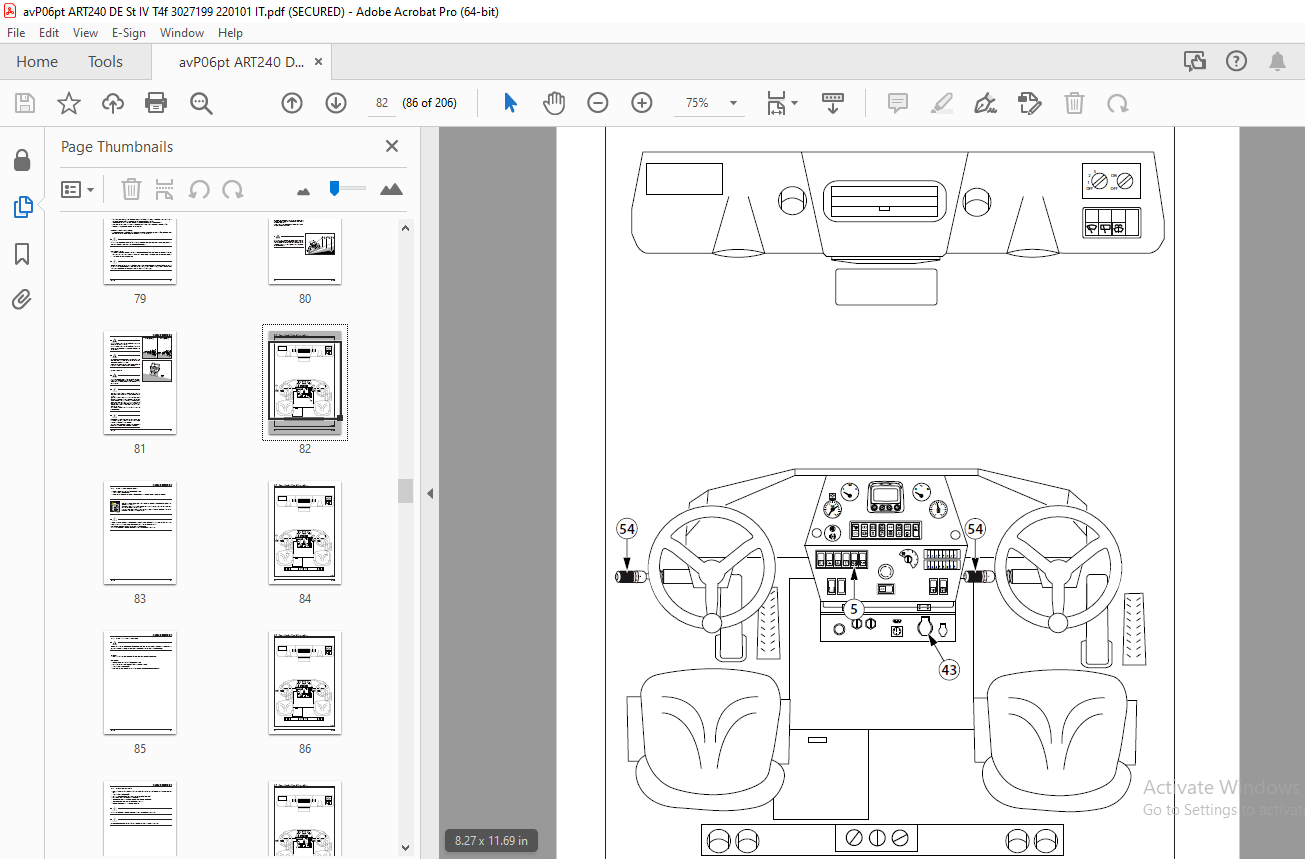

IMAGES PREVIEW OF THE MANUAL:



TABLE OF CONTENTS:

AMMANN ART 240 RULLO PNEUMATICO DEUTZ TCD3.6 L4 EU Stage IV / U.S. EPA Tier 4f MANUALE D‘USO 3027199 – PDF DOWNLOAD

Contenuto 8

1 SPECIFICHE 13

1.1Informazioni base 14

1.2Schema dimensionale della macchina 16

1.3Dati tecnici 19

2 MANUALE D’ESERCIZIO 25

2.1Disposizioni di sicurezza principali 27

2.1.1Disposizioni di sicurezza durante l’esercizio della macchina 27

2.1.1.1Prima dell’inizio dei lavori di compattamento 27

2.1.1.2Lavori nell’area pericolosa 27

2.1.1.3Garanzia delle disposizioni di sicurezza da parte dell’utilizzatore 28

2.1.1.4ROPS 28

2.1.2Richieste sulla qualifica del conducente 29

2.1.3Obblighi del conducente 30

2.1.4Attività vietate – sicurezza e garanzia 31

2.1.5Scritte di sicurezza a segnaletica sulla macchina 33

2.1.6Segnali manuali 37

2.2Principi ecologici ed igienici 40

2.2.1Principi igienici 40

2.2.2Principi ecologici 40

2.3Conservazione ed immagazzinamento della macchina 41

2.3.1Conservazione a breve termine ed immagazzinamento per un periodo di 1 ÷ 2 mesi 41

2.3.2Conservazione ed immagazzinamento per un periodo superiore ai 2 mesi 41

2.3.3Rimozione dei conservanti e revisione della macchina consegnata 42

2.4Smaltimento della macchina a compimento della durata 43

2.5Descrizione della macchina 44

2.6Comandi e strumenti di controllo 46

2.6.1Gestione del dispositivo Power View 69

2.7Comando ed utilizzo della macchina 78

2.7.1Avviamento motore 79

2.7.2Traslazione ed inversione 83

2.7.3Arresto della macchina e del motore 87

2.7.4Arresto d‘emergenza della macchina 89

2.7.5Parcheggio della macchina 91

2.7.6Aspersione e raschiatori 93

2.7.7Dispositivo di taglio 95

2.7.8Zavorramento della macchina 96

2.7.9Apertura e chiusura del coperchio del cruscotto 97

2.8Trasporto della macchina 99

2.8.1Caricamento della macchina 100

2.8.1.1Caricamento della macchina con ausilio della rampa d’accesso 100

2.8.1.2Caricamento della macchina con ausilio della gru 101

2.9Condizioni particolari dell’utilizzo della macchina 102

2.9.1Traino della macchina 102

2.9.2Esercizio della macchina in rodaggio 104

2.9.3Esercizio della macchina con temperature basse 104

2.9.4Esercizio della macchina con temperature e umidità elevate 105

2.9.5Esercizio della macchina con altitudine sul livello del mare elevata 105

2.9.6Utilizzo della macchina in un ambiente con il tasso di polvere elevato 105

3 MANUALE DI MANUTENZIONE 107

3.1Sicurezza ed altre disposizioni per la manutenzione della macchina 109

3.1.1Sicurezza durante la manutenzione della macchina 109

3.1.2Misure antincendio durante la sostituzione dei riempimenti 109

3.1.3Principi ecologici ed igienici 110

3.2Specifiche dei riempimenti 111

3.2.1Olio motore 111

3.2.2Carburante 112

3.2.3Liquido refrigerante 112

3.2.4Olio idraulico 113

3.2.5Oli – riduttore planetario con l’invertitore idrodinamico 113

3.2.6Olio cambio 113

3.2.7DEF (AdBlue) 113

3.2.8Liquido per freni 113

3.2.9Grasso lubrificante 114

3.2.10Liquido lavacristalli 114

3.2.11Riempimento dell‘impianto di condizionamento dell‘aria 114

3.2.12Emulsione 114

3.3Riempimenti 115

3.4Tabella lubrificazione e manutenzione 116

3.5Piano di lubrificazione ed assistenza 119

3.6Operazioni di lubrificazione e manutenzione 120

Ogni 20 ore di esercizio (ogni giorno) 121

3.6.1Verifica olio nel motore 121

3.6.2Verifica liquido refrigerante del motore 122

3.6.3Verifica stato ventilatore 123

3.6.4Verifica della tubazione d’aspirazione motore e dello scarico 123

3.6.5Verifica filtro antipolvere dell’aria 124

3.6.6Verifica olio nel serbatoio idraulico 124

3.6.7Verifica liquido per freni 125

3.6.8Verifica dei freni 126

3.6.9Riempimento del serbatoio d’aspersione 127

3.6.10Pulizia del separatore acqua 127

3.6.11Verifica quantità dell’olio nel riduttore 128

3.6.12Verifica dei dispositivi d’allarme e di verifica 129

3.6.13Verifica della quantità DEF (AdBlue) 131

3.6.14Controllo dell’assale anteriore 133

Ogni 100 ore di esercizio 134

3.6.15Verifica pressione nei pneumatici 134

3.6.16Controllo dello stato dell’olio nei cilindri idraulici dell’assale anteriore 135

Ogni 250 ore di esercizio 136

3.6.17Verifica della tubazione d’aspirazione motore e del sensore filtro aria 136

3.6.18Lubrificazione della macchina 138

Ogni 500 ore di esercizio, almeno 1 volta all’anno 140

3.6.19Sostituzione olio motore 140

3.6.20Sostituzione filtri carburante 142

3.6.21Sostituzione delle cartucce del filtro aria 144

3.6.22Verifica liquido refrigerante del motore 145

3.6.23Sostituzione del filtro olio del riduttore CLARK 146

3.6.24Verifica olio del ripartitore coppia, assale posteriore 147

3.6.25Verifica impianto 147

3.6.26Verifica livello refrigerante del condizionamento aria 148

3.6.27Sostituzione cartucce filtro d’aria del condizionamento dell’aria 149

3.6.28Pulizia filtro ventilazione cabina 149

3.6.29Sostituzione del filtro DEF (AdBlue) 150

3.6.30Verifica della cinghia motore 153

Ogni 1000 ore di esercizio 154

3.6.31Verifica dell‘accumulatore 154

3.6.32Verifica e regolazione delle ganasce di freni 156

3.6.33Verifica serraggio dei dadi KM e lubrificazione delle ruote anteriori 158

3.6.34Pulizia del radiatore aria 159

3.6.35Verifica del fissaggio del compressore del condizionamento aria 159

3.6.36Sostituzione olio del riduttore CLARK 160

3.6.37Sostituzione olio del ripartitore coppia 161

3.6.38Sostituzione deumidificatore dell’aria 162

Ogni 2.000 ore di esercizio 163

3.6.39Sostituzione olio nell’assale posteriore 163

3.6.40Sostituzione olio idraulico e filtro 165

3.6.41Sostituzione olio nei cilindri idraulici dell’assale anteriore 168

3.6.42Sostituzione liquido freni 169

3.6.43Pulizia a verifica del sistema di condizionamento dell’aria 171

Ogni 6.000 ore di esercizio 172

3.6.44Sostituzione liquido refrigerante del motore 172

Manutenzione secondo le necessità 174

3.6.45Prepulitore carburante – separatore acqua 174

3.6.46Deareazione dell’impianto del carburante 175

3.6.47Pulizia dei radiatori 176

3.6.48Rigenerazione dell’intasamento del catalizzatore SCR (Selective Catalytic Reduction/ riduzione catalitica selettiva) 177

3.6.49Riempimento dell’olio nei cilindri idraulici dell’assale anteriore 178

3.6.50Pulizia filtro d’aspersione 180

3.6.51Pulizia dei raschiatori a spazzola 181

3.6.52Verifica serraggio dadi delle ruote 181

3.6.53Pulizia della macchina 182

3.6.54Revisione del serbatoio aria 183

3.6.55Carica dell’accumulatore 184

3.6.56Verifica serraggio delle giunzioni a vite 185

3.7Guasti 187

3.8Allegati 188

Schema dell’impianto elettrico 188

Schema dell’impianto elettrico – Aftertreatment 194

Schema idraulico 196

Impianto ad aria 198

Tabella delle parti di ricambio 200
