AMMANN ARX 12 ARX 16 ARX 20 WALEC TANDEMOWY YANMAR 3TNV76 EU Stage V / U.S. EPA TIER 4i INSTRUKCJA OBSŁUGI – PDF DOWNLOAD

FILE DETAILS:

AMMANN ARX 12 ARX 16 ARX 20 WALEC TANDEMOWY YANMAR 3TNV76 EU Stage V / U.S. EPA TIER 4i INSTRUKCJA OBSŁUGI – PDF DOWNLOAD

ARX 12 YA St V / T4i Product Identification Number 3001672
ARX 16 YA St V / T4i Product Identification Number 3001669
ARX 20 YA St V / T4i Product Identification Number 3003147

Language : Polish
Pages : 168
Downloadable : Yes
File Type : PDF

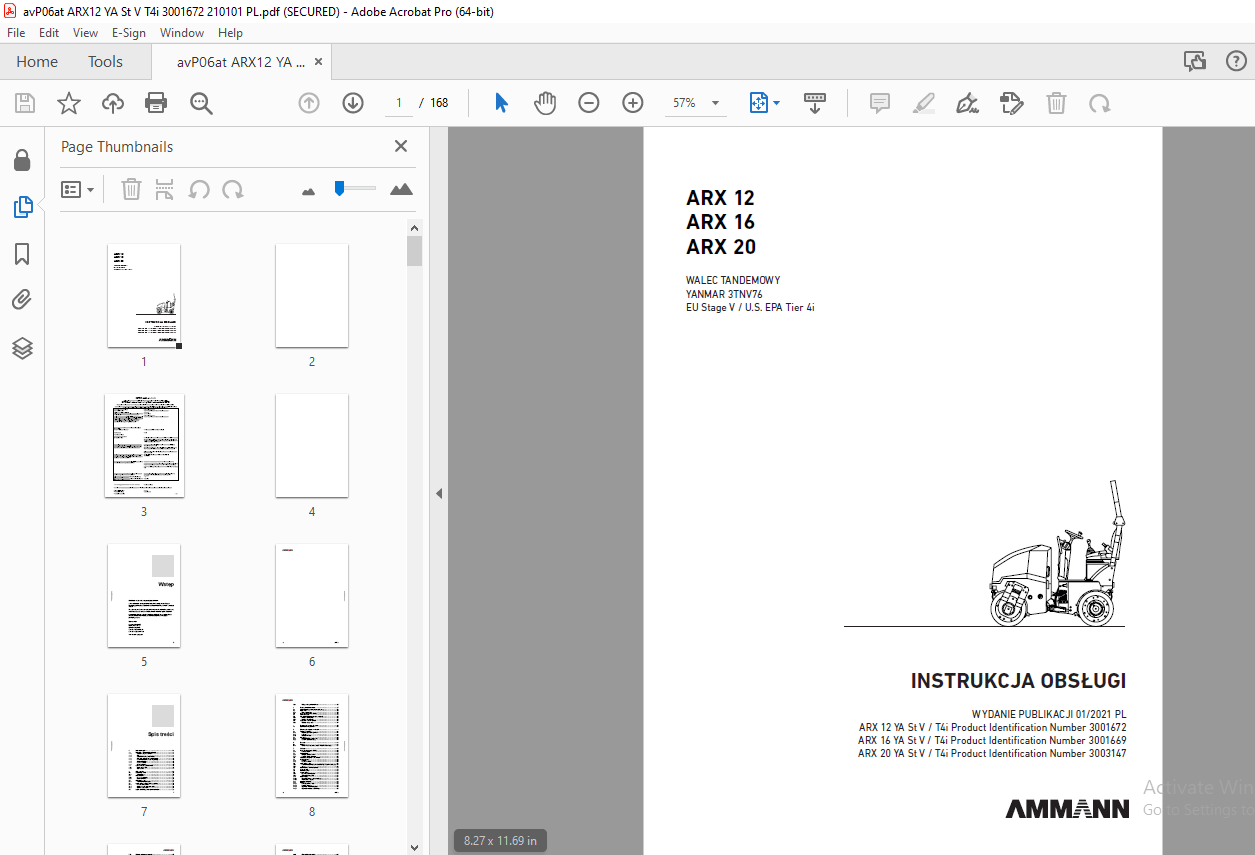

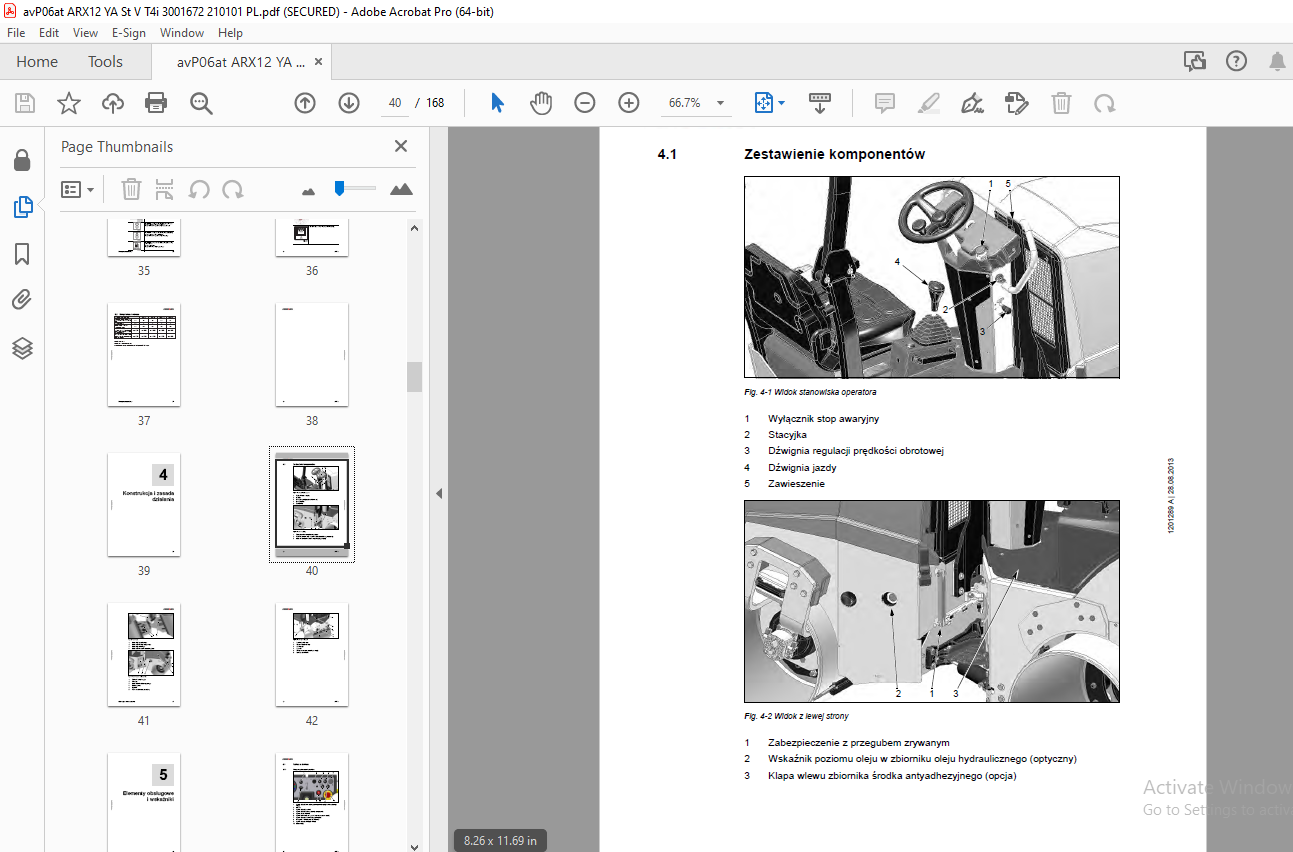

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

AMMANN ARX 12 ARX 16 ARX 20 WALEC TANDEMOWY YANMAR 3TNV76 EU Stage V / U.S. EPA TIER 4i INSTRUKCJA OBSŁUGI – PDF DOWNLOAD

1 Informacje ogólne 13
1.1 Informacje o tej instrukcji eksploatacji 14
1.1.1 Docelowa grupa odbiorców 14
1.1.2 Cel 14
1.1.3 Zestawienie dokumentów klienta 14
1.1.4 Obowiązywanie instrukcji eksploatacji 15
1.1.5 Przechowywanie instrukcji eksploatacji 15
1.1.6 Zmiany techniczne 15
1.1.7 Prawa autorskie 15
1.1.8 Części zamienne 16
1.2 Struktura instrukcji eksploatacji 16
1.2.1 Orientacja w walcu 16
1.2.2 Ostrzeżenia 17
2 Opis produktu 19
2.1 Identyfikacja walca 20
2.1.1 Typy maszyny 20
2.2 Dane produktu 21
2.2.1 Rysunek wymiarowy 21
2.2.2 Dane techniczne 22
2.3 Oznaczenie walca 23
2.3.1 Tabliczka identyfikacyjna 23
2.4 Użytkowanie zgodnie z przeznaczeniem 24
2.4.1 Przeznaczenie ARX 1 24
2.4.2 Wymagania dla operatora walca 24
2.4.3 Granice użytkowania 24
2.5 Użytkowanie niezgodnie z przeznaczeniem 25
2.5.1 Wyłączenie odpowiedzialności 25
3 Przepisy bezpieczeństwa 27
3.1 Ogólne informacje o bezpieczeństwie pracy 28
3.2 Praca walca 29
3.2.1 Miejsca przecięcia 29
3.3 Pałąk bezpieczeństwa (ROPS) 30
3.4 Wartości hałasu 31
3.5 Oznaczenie bezpieczeństwa na maszynie 32
3.5.1 Naklejka ostrzegawcza 32
3.5.2 Naklejka informacyjna 35
3.6 Zagrożenie wskutek wibracji 37
3.6.1 Wibracje całego ciała 37
4 Konstrukcja i zasada działania 39
4.1 Zestawienie komponentów 40
5 Elementy obsługowe i wskaźniki 43
5.1 Tablica rozdzielcza 44
5.1.1 Przyporządkowanie łączników 44
5.1.2 Kontrolki 45
5.1.3 Funkcje kontrolek 46
5.2 Kod błędu 49
5.2.1 Wskazania podczas rozruchu 49
5.2.2 Komunikaty podczas pracy 49
6 Rozruch 53
6.1 Rozruch 54
6.1.1 Walec z kołami pneumatycznymi (walec kombinowany) 54
7 Obsługa 55
7.1 Pałąk bezpieczeństwa (ROPS) 56
7.1.1 Rozłożyć ROPS 56
7.2 Fotel operatora 57
7.2.1 Przepisy bezpieczeństwa 57
7.2.2 Regulacja fotela operatora 58
7.3 Zabezpieczenie przed wandalizmem 59
7.4 Uruchomić silnik 60
7.4.1 Stacyjka 60
7.4.2 Uruchomić silnik 60
7.5 Jazda i hamowanie 61
7.5.1 Ustawienie roboczej prędkości obrotowej (częstotliwości drgań) 61
7.5.2 Jazda 61
7.6 Ruch roboczy / ruch transportowy 62
7.7 Wyłączyć silnik 63
7.8 Hamulec ręczny 63
7.9 Łącznik fotela 63
7.9.1 Łącznik fotela rozłączony 63
7.9.2 Zwarcie łącznika fotela 64
7.10 Stop awaryjny 64
7.10.1 Wyzwolenie hamowania awaryjnego 64
7.10.2 Zwolnić stop awaryjny 64
7.11 Hamulec postojowy 65
7.12 Zraszacz 65
7.12.1 Kontrola poziomu wody 65
7.12.2 Uzupełnianie wody 65
7.12.3 Włączanie zraszania ciągłego 66
7.12.4 Włączanie zraszacza cyklicznego 66
7.13 Wibracja pojedyncza / podwójna 67
7.13.1 Włączanie / wyłączanie wibracji 67
7.14 Automatyka wibracji 68
7.14.1 Wibracja ręczna 68
7.14.2 Wibracja automatyczna 68
8 Opcje 69
8.1 Wycinarka krawędzi 70
8.1.1 Wycinarka krawędzi, ustawienia wstępne 70
8.1.2 Obsługa wycinarki krawędzi 71
8.1.3 Tarcze 71
8.2 2 dźwignie jazdy 72
8.3 Kontrolka hamowania 73
8.4 Kierunkowskazy 73
8.5 Tylna lampa robocza i obrotowa lampa ostrzegawcza 73
8.6 Reflektory robocze 73
8.7 Reflektory robocze i obrotowa lampa ostrzegawcza 74
8.8 Obrotowa lampa ostrzegawcza 74
8.8.1 Włączanie obrotowej lampy ostrzegawczej 74
8.8.2 Pozycje obrotowej lampy ostrzegawczej 74
8.8.3 Wymiana żarówki 75
8.9 Dach 75
8.9.1 Transport ze złożonym ROPS 76
8.9.2 Montaż / demontaż dachu 76
8.9.3 Transport ze złożonym ROPS 76
8.9.4 Demontaż plandeki 76
8.10 Rops zamykana 77
8.10.1 Montaż zabezpieczenia przed zgubieniem. 77
8.11 Zbiornik wody zamykany 78
8.12 Sygnał cofania 78
8.13 Brzęczek ostrzegawczy hamulec 79
8.14 Rozłącznik akumulatora 79
8.14.1 Włączanie / wyłączanie rozłącznika akumulatora 79
8.15 Czujnik temperatury 81
8.15.1 Eksploatacja 81
8.15.2 Usuwanie błędów 81
8.15.3 Dane techniczne 82
8.16 Środek antyadhezyjny 82
8.16.1 Dołączanie środka antyadhezyjnego 82
8.16.2 Zalety środka antyadhezyjnego 82
8.16.3 Oznaczenie środka antyadhezyjnego 83
8.17 Ogrzewanie fotela 83
9 Konserwacja 85
9.1 Ogólne przepisy bezpieczeństwa 86
9.1.1 Przepisy bezpieczeństwa dotyczące akumulatora 88
9.2 Ogólne informacje o konserwacji 88
9.3 Konserwacja ARX 1 90
9.3.1 Plan utrzymania ruchu 90
9.4 Arkusz kontrolny konserwacji 93
9.5 Odholowanie 94
9.6 Otwieranie pokrywy silnika 95
9.7 Przegląd komory silnika 97
9.8 Paliwo (olej napędowy) 98
9.8.1 Kontrola poziomu paliwa 98
9.8.2 Uzupełnić paliwo 98
9.8.3 Spuszczanie paliwa 99
9.8.4 Czyszczenie zbiornika paliwa 100
9.8.5 Element filtracyjny paliwa 100
9.8.6 Odwadniacz elementu filtracyjnego 101
9.9 Olej silnikowy 102
9.9.1 Skontrolować poziom oleju w silniku 102
9.9.2 Uzupełnianie oleju silnikowego 102
9.9.3 Spuszczanie oleju silnikowego 103
9.9.4 Wymiana filtra oleju silnika 104
9.10 Olej hydrauliczny 104
9.10.1 Skontrolować poziom oleju hydraulicznego 104
9.10.2 Uzupełnianie oleju hydraulicznego 104
9.10.3 Spuszczanie oleju hydraulicznego 105
9.10.4 Czyszczenie chłodnicy oleju hydraulicznego 106
9.10.5 Wymiana filtra oleju hydraulicznego 106
9.10.6 Wymiana filtra powietrza 108
9.11 Opróżnianie zbiornika wody 108
9.11.1 Czyszczenie akcesoriów 108
9.11.2 Opróżnianie zbiornika wody 108
9.12 Chłodziwo 109
9.12.1 Kontrola poziomu chłodziwa 109
9.12.2 Uzupełnianie chłodziwa 109
9.12.3 Czyszczenie chłodnicy wody 110
9.13 Kontrola działania 110
9.13.1 Instalacja zraszacza 110
9.13.2 Zgarniak 111
9.13.3 Ciśnienie w oponach 111
9.13.4 Filtr zasysania powietrza 112
9.13.5 Łącznik fotela i stop awaryjny 113
9.13.6 Mocowanie fotela 114
9.13.7 Hamowanie (test hamulców) 114
9.13.8 Podpora wahadłowa 116
9.13.9 Przegub 116
9.14 Siłownik układu kierowniczego, smarowanie łożysk 117
9.15 Tabela smarów 118
9.16 Materiał eksploatacyjny 119
9.17 Momenty dokręcania 119
9.17.1 Śruby 119
9.17.2 Czop spustowy 121
9.17.3 Trzpień gwintowany, przegub ROPS 121
9.17.4 Króciec wkręcany / gwint metryczny 121
9.17.5 Króciec wkręcany / gwint w calach 122
9.18 Czyszczenie walca 122
10 Naprawa 125
10.1 Akumulator 126
10.1.1 Wymiana akumulatora 126
10.1.2 Uruchomienie akumulatora z użyciem innego akumulatora (mostkowanie)
127
10.1.3 Ładowanie akumulatora prostownikiem 128
10.1.4 Długotrwałe składowanie 128
10.2 Bezpieczniki 128
10.2.1 Bezpieczniki w komorze silnika 129
10.2.2 Bezpieczniki w kolumnie kierowniczej 129
10.3 Wymiana żarówek 130
10.3.1 Wymiana żarówek przód 130
10.3.2 Wymiana żarówek tył 132
10.4 Sprężyna gazowa 132
10.4.1 Wymiana sprężyny gazowej 133
11 Składowanie 135
11.1 Składowanie 136
11.1.1 Krótkotrwałe składowanie 136
11.1.2 Długotrwałe składowanie 136
11.2 Obsługa zimowa (zagrożenie mrozem) 136
11.2.1 Opróżnianie zbiornika wody i instalacji zraszającej 137
11.2.2 Zdejmowanie filtra wody 137
12 Transport 139
12.1 Informacje ogólne o transporcie 140
12.1.1 Masy transportowe i wymiary ARX 1 140
12.1.2 Zabezpieczenie przed zgięciem 140
12.2 Unieść i zabezpieczyć walec 141
12.2.1 Unoszenie za zawieszenie jednopunktowe 141
12.2.2 Zabezpieczyć walec na środku transportu 142
12.2.3 Punkt ciężkości 143
13 Utylizacja 145
13.1 Wprowadzenie 146
13.2 Demontaż i rozprężenie sprężyny gazowej 146
14 Załącznik 149
14.1 Schemat elektryczny ARX 1 150
14.1.1 Legenda do schematu elektrycznego ARX 1 152
14.2 Schemat hydrauliczny ARX 1 156
14.2.1 Legenda do schematu hydraulicznego ARX 1 157
14.3 Schemat hydrauliczny ARX 1 K 158
14.3.1 Legenda do schematu hydraulicznego ARX 1 K 159
14.4 Schemat hydrauliczny ARX 1 wycinarka krawędzi 160
14.4.1 Legenda do schematu hydraulicznego ARX 1 wycinarka krawędzi 161
