AMMANN ARX 36-2 ARX 40-2 ARX 45-2 MANUEL UTILISATEUR - PDF

AMMANN ARX 36-2 ARX 40-2 ARX 45-2 RODILLO TÁNDEM KUBOTA V2403-M-E3B EU Stage IIIA / U.S. EPA Tier 4i MANUAL DE INSTRUCCIONES – PDF DOWNLOAD

FILE DETAILS:

AMMANN ARX 36-2 ARX 40-2 ARX 45-2 RODILLO TÁNDEM KUBOTA V2403-M-E3B EU Stage IIIA / U.S. EPA Tier 4i MANUAL DE INSTRUCCIONES – PDF DOWNLOAD

ARX 36-2 KU St IIIA / T4i Product Identification Number 3000000
ARX 40-2 KU St IIIA / T4i Product Identification Number 3001683
ARX 45-2 KU St IIIA / T4i Product Identification Number 3001685

Language : Spanish
Pages : 194
Downloadable : Yes
File Type : PDF

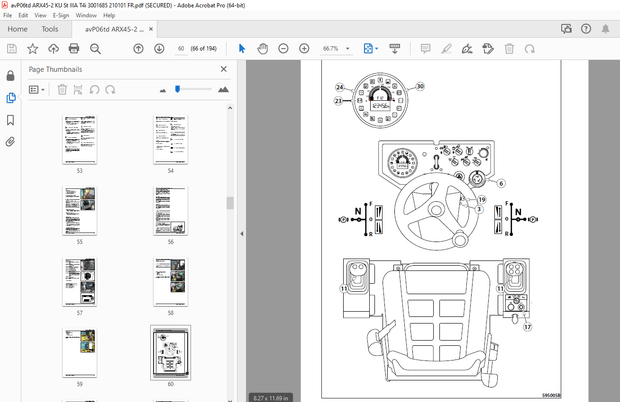

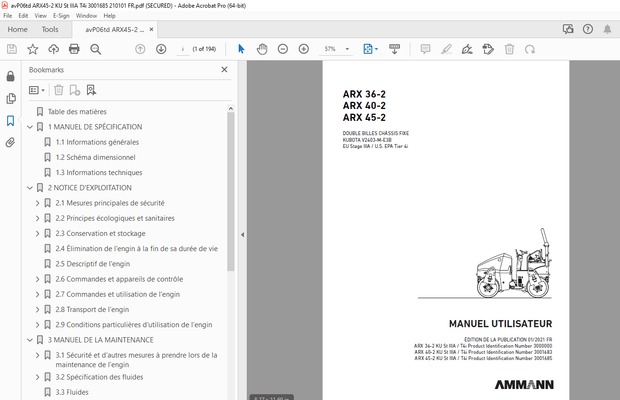

IMAGES PREVIEW OF THE MANUAL:



TABLE OF CONTENTS:

AMMANN ARX 36-2 ARX 40-2 ARX 45-2 RODILLO TÁNDEM KUBOTA V2403-M-E3B EU Stage IIIA / U.S. EPA Tier 4i MANUAL DE INSTRUCCIONES – PDF DOWNLOAD

Índice 10

1 MANUAL DE ESPECIFICACIONES 15

1.1Datos básicos 16

1.2Esquema de dimensiones de la máquina 18

1.3Datos técnicos 20

2 MANUAL DE OPERACIONES 25

2.1Principales medidas de seguridad 27

2.1.1Medidas de seguridad durante el funcionamiento de la máquina 27

2.1.1.1Antes de iniciar los trabajos de compactación 27

2.1.1.2Trabajo en un espacio peligroso 27

2.1.1.3Aseguramiento de las medidas de seguridad por el explotador 28

2.1.1.4 Marco protector ROPS 28

2.1.2Requerimientos para la cualificación del operario de la máquina 29

2.1.3Obligaciones del conductor 30

2.1.4Actividades prohibidas – seguridad y garantía 31

2.1.5Letreros de seguridad y señales utilizadas en la máquina 33

2.1.6Señales manuales 37

2.2Reglas ecológicas y de higiene 40

2.2.1Reglas de higiene 40

2.2.2Reglas ecológicas 40

2.3Conservación y almacenaje 41

2.3.1Conservación a corto plazo y el almacenaje por un período de 1 ÷ 2 meses 41

2.3.2Conservación y el almacenaje de la máquina por un tiempo mayor de 2 meses 41

2.3.3Deconservación de la máquina 43

2.4Liquidación de la máquina después de acabar su vida útil 45

2.5Descripción de la máquina 46

2.6Mandos y aparatos de control 48

2.6.1Panel de herramientas y paneles de control 49

2.7Manejo y uso de la máquina 66

2.7.1Arranque del motor 67

2.7.2Rodado y reversión 71

2.7.3Detención de la máquina y apagado del motor 79

2.7.4Parada de emergencia de la máquina 79

2.7.5Estacionamiento de la máquina 81

2.7.6Reacción de pánico 81

2.7.7Rociado 83

2.7.8ACE Force (equipamiento por encargo) 83

2.7.9Termómetro infrarrojo (equipamiento según el deseo) 84

2.7.10Levantamiento y bajada del marco ROPS 90

2.7.11Telematics readiness 93

2.7.12Cortadora (Equipamiento según el deseo) 94

2.7.13Modo de calibrado 96

2.8Transporte de la máquina 99

2.8.1Carga de la máquina 100

2.8.1.1Carga de la máquina mediante una rampa de subida 100

2.8.1.2Carga de la máquina con una grúa 101

2.9Condiciones especiales del uso de la máquina 102

2.9.1Remolque de la máquina 102

2.9.2Cambio de posición de los rodetes 104

2.9.3Funcionamiento de la máquina durante el período de estreno 105

2.9.4Trabajo de la máquina con temperaturas bajas 105

2.9.5Trabajo de la máquina con temperaturas y humedades más altas 105

2.9.6Trabajo de la máquina en mayores alturas sobre el nivel del mar 105

2.9.7Trabajo de la máquina en un ambiente lleno de polvo 106

2.9.8Marcha con la vibración sobre materiales compactados y duros 106

3 MANUAL DE MANTENIMIENTO 107

3.1Seguridad y otras medidas durante el mantenimiento de la máquina 109

3.1.1Seguridad durante el mantenimiento de la máquina 109

3.1.2Medidas de antiincendio durante el cambio de los rellenos operación 109

3.1.3Reglas ecológicas y de higiene 110

3.2Especificaciones de rellenos 111

3.2.1Aceite de motor 111

3.2.2Combustible 112

3.2.3Líquido de refrigeración 113

3.2.4Aceite hidráulico 114

3.2.5Grasa de lubricación 114

3.2.6Emulsión 114

3.3Rellenos 115

3.4Tabla de engrasado y mantenimiento 116

3.5Plan de engrasado y de servicio 118

3.6Operaciones del engrasado y mantenimiento 119

Cada 20 horas de funcionamiento (a diario) 120

3.6.1Control del combustible 120

3.6.2Control del aceite en el motor 121

3.6.3Control del líquido de refrigeración del motor 122

3.6.4Control del aceite en el tanque hidráulico 123

3.6.5Limpieza del refrigerador del aceite hidráulico 124

3.6.6Control del filtro de aire 125

3.6.7Control del nivel de emulsión del rociado 126

3.6.8Complementación del tanque del rociado 127

3.6.9Ajuste de rastrillos 127

3.6.10Control de equipos de advertencia y control 128

3.6.11Control de la hermeticidad del motor 130

3.6.12Control del estado del ventilador y de la correa del motor 131

3.6.13Test de frenos 132

3.6.13.1Control del freno de estacionamiento 132

3.6.13.2Control del freno de emergencia 133

3.6.13.3Control del freno de trabajo 134

3.6.14Control de hermeticidad del sistema de combustible y del sistema hidráulico 135

Cada 50 horas de funcionamiento 136

3.6.15Control de mangueras y abrazaderas 136

3.6.16Control del acumulador 137

Cada 100 horas de funcionamiento (cada semana) 138

3.6.17Limpieza del filtro de aire 138

3.6.18Limpieza del separador del agua en el filtro del combustible 139

3.6.19Engrasado de la máquina 140

3.6.20Control de la presión en los neumáticos 141

Cada 250 horas de funcionamiento (3 meses) 142

3.6.21Cambio del filtro de combustible 142

3.6.22Cambio del aceite en el motor 143

3.6.23Revisión de las mangueras del refrigerador del motor y su fijación 145

3.6.24Control de las mangueras y fijación de las abrazaderas 145

3.6.25Limpieza del filtro del rociado 146

3.6.26Control de la tubería de aspiración del motor 147

Cada 500 horas de operación (6 meses) realícelo al menos 1 vez al año 148

3.6.27Limpieza del tanque de combustible 148

3.6.28Control de la instalación eléctrica 148

3.6.29Cambio de la materia filtrante del separador del combustible 149

3.6.30Control y ajuste del juego libre de las válvulas 149

3.6.31Limpieza del refrigerador del motor 150

3.6.32Control de los metales-caucho del refrigerador del motor 150

Cada 1000 horas de funcionamiento (1 año) 151

3.6.33Cambio del aceite hidráulico y de los filtros 151

3.6.34Cambio de materias filtrantes del filtro del aire 153

3.6.35Control del sistema amortiguador 155

3.6.36Control del soporte basculante 155

3.6.37Control de la unión articulada 156

Cada 2000 horas de funcionamiento (2 años) 157

3.6.38Cambio de la correa del motor 157

3.6.39Cambio del líquido de refrigeración del motor 157

3.6.40Cambio de las mangueras del sistema de refrigeración 159

3.6.41Cambio de los metales-caucho del refrigerador del motor 159

3.6.42Cambio de las mangueras del sistema de combustible 160

3.6.43Cambio de las mangueras de la aspiración 160

Mantenimiento según la necesidad 161

3.6.44Cambio del resorte de gas 161

3.6.45Limpieza del separador del agua 162

3.6.46Limpieza del tanque de agua 162

3.6.47Limpieza de la máquina 163

3.6.48Evacuación del agua del circuito del rociado antes de la temporada invernal 164

3.6.49Desaireamiento del sistema de combustible 164

3.6.50Recarga de la batería 166

3.6.51Control del apriete de uniones de tornillos 167

3.7Eliminación de fallos 169

3.7.1Lista de códigos de error que se muestran en la pantalla 170

3.8Anexos 178

Esquema de la instalación eléctrica 178

Esquema hidráulico ARX 36-2, ARX 40-2, ARX 45-2 184

Esquema hidráulico ARX 40-2C, ARX 45-2C 186

Esquema hidráulico Cortadora 188

Tabla de las piezas de repuesto para el mantenimiento regular 190

Contenido del juego de filtros 250 h (4-760243) 191

Contenido del juego de filtros 500 h (4-760248) 191

Contenido del juego de filtros 1000 h (4-760252) 191
