AMMANN ARX 36-2 ARX 40-2 ARX 45-2 NÁVOD K OBSLUZE - PDF

AMMANN ARX 36-2 ARX 40-2 ARX 45-2 TANDEMOVÝ VÁLEC KUBOTA V2403-M-E3B EU Stage IIIA / U.S. EPA Tier 4i NÁVOD K OBSLUZE – PDF DOWNLOAD

FILE DETAILS:

AMMANN ARX 36-2 ARX 40-2 ARX 45-2 TANDEMOVÝ VÁLEC KUBOTA V2403-M-E3B EU Stage IIIA / U.S. EPA Tier 4i NÁVOD K OBSLUZE – PDF DOWNLOAD

ARX 36-2 KU St IIIA / T4i Od výrobního čísla 5953002
ARX 40-2 KU St IIIA / T4i Od výrobního čísla 5963004
ARX 45-2 KU St IIIA / T4i Od výrobního čísla 5973011

Language : Czech
Pages : 186
Downloadable : Yes
File Type : PDF

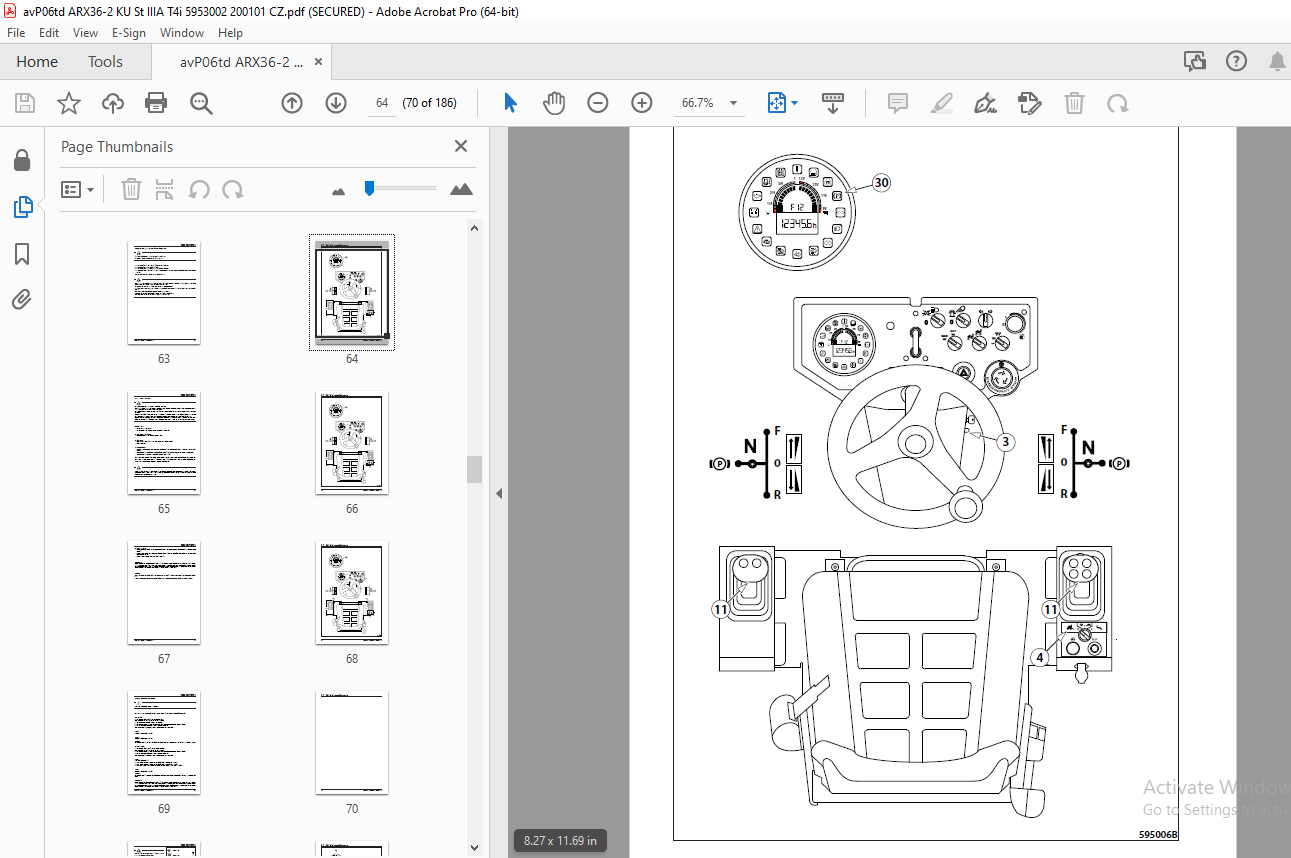

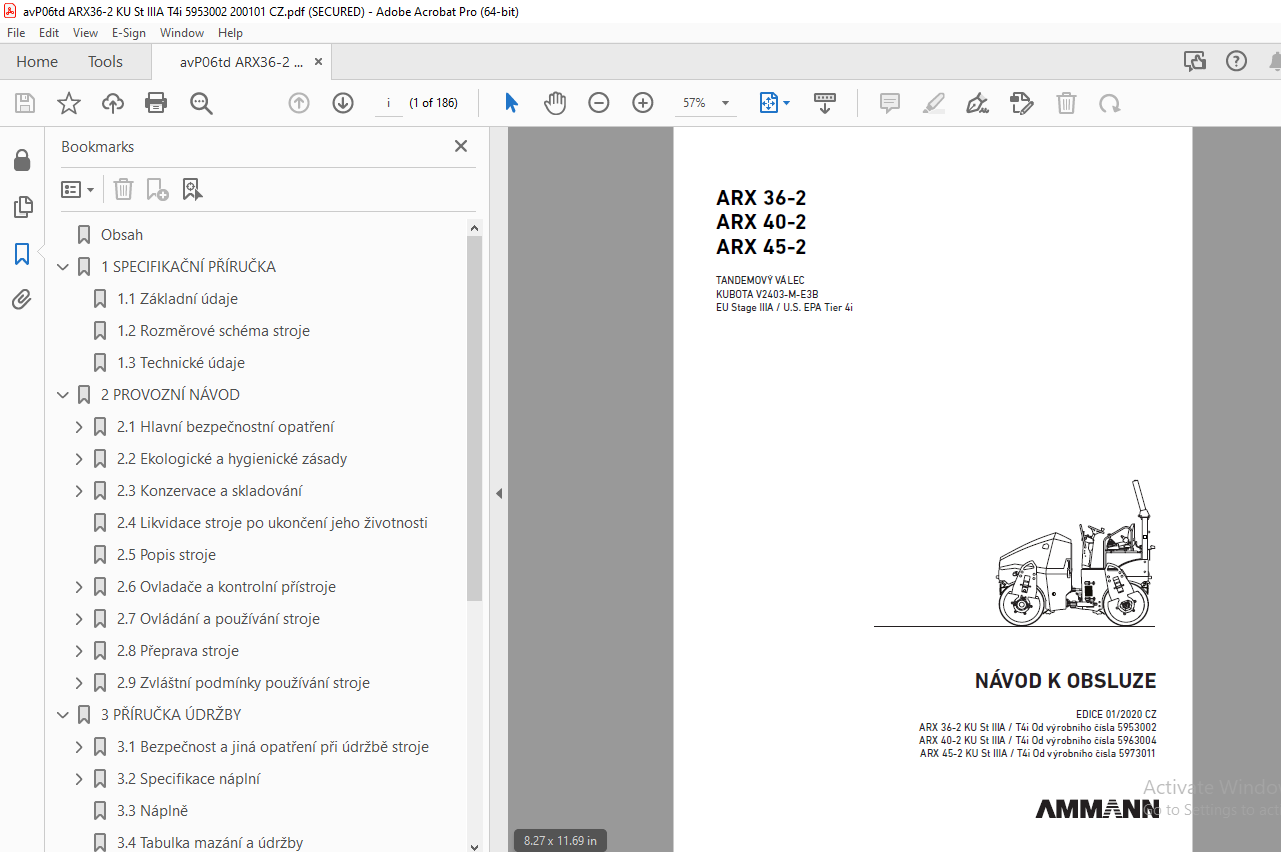

IMAGES PREVIEW OF THE MANUAL:



TABLE OF CONTENTS:

AMMANN ARX 36-2 ARX 40-2 ARX 45-2 TANDEMOVÝ VÁLEC KUBOTA V2403-M-E3B EU Stage IIIA / U.S. EPA Tier 4i NÁVOD K OBSLUZE – PDF DOWNLOAD

Obsah 10

1 SPECIFIKAČNÍ PŘÍRUČKA 15

1.1Základní údaje 16

1.2Rozměrové schéma stroje 18

1.3Technické údaje 20

2 PROVOZNÍ NÁVOD 25

2.1Hlavní bezpečnostní opatření 27

2.1.1Bezpečnostní opatření při provozu stroje 27

2.1.1.1Před zahájením hutnících prací 27

2.1.1.2Práce v nebezpečném prostoru 27

2.1.1.3Zajištění bezpečnostních opatření provozovatelem 28

2.1.1.4 Ochranný rám ROPS 28

2.1.2Požadavky na kvalifikaci obsluhy stroje 29

2.1.3Povinnosti řidiče 30

2.1.4Zakázané činnosti – bezpečnost a záruka 31

2.1.5Bezpečnostní nápisy a značky použité na stroji 33

2.1.6Ruční signály 37

2.2Ekologické a hygienické zásady 40

2.2.1Hygienické zásady 40

2.2.2Ekologické zásady 40

2.3Konzervace a skladování 41

2.3.1Krátkodobá konzervace a skladování po dobu 1 ÷ 2 měsíců 41

2.3.2Konzervace a skladování stroje po dobu delší než 2 měsíce 41

2.3.3Odkonzervování stroje 43

2.4Likvidace stroje po ukončení jeho životnosti 45

2.5Popis stroje 46

2.6Ovladače a kontrolní přístroje 48

2.6.1Přístrojová deska a ovládací panely 49

2.7Ovládání a používání stroje 66

2.7.1Startování motoru 67

2.7.2Pojezd a reverzace 71

2.7.3Zastavení stroje a vypnutí motoru 79

2.7.4Nouzové zastavení stroje 79

2.7.5Parkování stroje 81

2.7.6 Panická reakce 81

2.7.7Kropení 83

2.7.8ACE Force (výbava na přání) 83

2.7.9Infrateploměr (výbava na přání) 84

2.7.10Zvedání a sklápění rámu ROPS 90

2.7.11Telematics readiness 93

2.7.12Ořezávač (výbava na přání) 94

2.7.13Kalibrační mód 96

2.8Přeprava stroje 99

2.8.1Nakládání stroje 100

2.8.1.1Nakládání stroje pomocí nájezdové rampy 100

2.8.1.2Nakládání stoje pomocí jeřábu 101

2.9Zvláštní podmínky používání stroje 102

2.9.1Vlečení stroje 102

2.9.2Přesazení běhounů 104

2.9.3Provoz stroje v době záběhu 105

2.9.4Práce stroje za nízkých teplot 105

2.9.5Práce stroje za vyšších teplot a vlhkosti 105

2.9.6Práce stroje ve vyšších nadmořských výškách 105

2.9.7Práce stroje v prašném prostředí 106

2.9.8Jízda s vibrací na zhutněných a tvrdých materiálech 106

3 PŘÍRUČKA ÚDRŽBY 107

3.1Bezpečnost a jiná opatření při údržbě stroje 109

3.1.1Bezpečnost při údržbě stroje 109

3.1.2Požární opatření při výměnách provozních náplní 109

3.1.3Ekologické a hygienické zásady 110

3.2Specifikace náplní 111

3.2.1Motorový olej 111

3.2.2Palivo 112

3.2.3Chladicí kapalina 113

3.2.4Hydraulický olej 114

3.2.5Mazací tuk 114

3.2.6Emulze 114

3.3Náplně 115

3.4Tabulka mazání a údržby 116

3.5Mazací a servisní plán 118

3.6Úkony mazání a údržby 119

Každých 20 hodin provozu (denně) 120

3.6.1Kontrola paliva 120

3.6.2Kontrola oleje v motoru 121

3.6.3Kontrola chladicí kapaliny motoru 122

3.6.4Kontrola oleje v hydraulické nádrži 123

3.6.5Čištění chladiče hydraulického oleje 124

3.6.6Kontrola filtru vzduchu 125

3.6.7Kontrola hladiny emulze kropení 126

3.6.8Doplnění nádrže kropení 127

3.6.9Seřízení škrabáků 127

3.6.10Kontrola výstražných a kontrolních zařízení 128

3.6.11Kontrola těsnosti motoru 130

3.6.12Kontrola stavu ventilátoru a řemenu motoru 131

3.6.13Test brzd 132

Každých 50 hodin provozu 133

3.6.14Kontrola hadic a příchytek 133

3.6.15Kontrola akumulátoru 134

Každých 100 hodin provozu (týdně) 135

3.6.16Čištění vzduchového filtru 135

3.6.17Čištění odlučovače vody na filtru paliva 136

3.6.18Mazání stroje 137

3.6.19Kontrola tlaku v pneumatikách 138

Každých 250 hodin provozu (3 měsíce) 139

3.6.20Výměna palivového filtru 139

3.6.21Výměna oleje v motoru 140

3.6.22Kontrola hadic chladiče motoru a jejich upevnění 142

3.6.23Kontrola hadic a upevnění spon 142

3.6.24Čištění filtru kropení 143

3.6.25Kontrola sacího potrubí motoru 144

Každých 500 hodin provozu (6 měsíců) 145

3.6.26Čištění palivové nádrže 145

3.6.27Kontrola elektrické instalace 146

3.6.28Výměna vložky filtru odlučovače paliva 146

3.6.29Kontrola a seřízení vůle ventilů 147

3.6.30Čištění chladiče motoru 147

3.6.31Kontrola gumokovů chladiče motoru 148

Každých 1000 hodin provozu (1 rok) 149

3.6.32Výměna hydraulického oleje a filtrů 149

3.6.33Výměna vložek filtru vzduchu 151

3.6.34Kontrola tlumicí soustavy 153

3.6.35Kontrola kyvné podpěry 153

3.6.36Kontrola kloubového spoje 154

Každých 2000 hodin provozu (2 roky) 155

3.6.37Výměna řemenu motoru 155

3.6.38Výměna chladicí kapaliny motoru 155

3.6.39Výměna hadic chladící soustavy 157

3.6.40Výměna gumokovů chladiče motoru 157

3.6.41Výměna hadic palivové soustavy 158

3.6.42Výměna hadic sání 158

Údržba dle potřeby 159

3.6.43Výměna plynové pružiny 159

3.6.44Čištění odlučovače vody 160

3.6.45Čištění vodní nádrže 160

3.6.46Čištění stroje 161

3.6.47Vypuštění vody z okruhu kropení před zimním obdobím 162

3.6.48Odvzdušnění palivového systému 162

3.6.49Nabíjení akumulátoru 164

3.6.50Kontrola dotažení šroubových spojů 165

3.7Odstraňování závad 167

3.7.1Seznam chybových kódů zobrazovaných na displeji 168

3.8Přílohy 170

Schéma elektrické instalace 170

Schéma hydrauliky ARX 36-2, ARX 40-2, ARX 45-2 176

Schéma hydrauliky ARX 40-2C, ARX 45-2C 178

Schéma hydrauliky Ořezávač 180

Tabulka náhradních dílů pravidelné údržby 182

Obsah sady filtrů 250 h (4-760243) 183

Obsah sady filtrů 500 h (4-760248) 183

Obsah sady filtrů 1000 h (4-760252) 183
