Ammann AV 130 X Шарнирный тандемный каток Инструкция по эксплуатации 402006 PDF

Ammann AV 130 X Шарнирный тандемный каток Cummins Tier 3 Инструкция по эксплуатации 402006 – PDF DOWNLOAD

FILE DETAILS:

Ammann AV 130 X Шарнирный тандемный каток Cummins Tier 3 Инструкция по эксплуатации 402006 – PDF DOWNLOAD

Language : Russian
Pages : 170
Downloadable : Yes
File Type : PDF

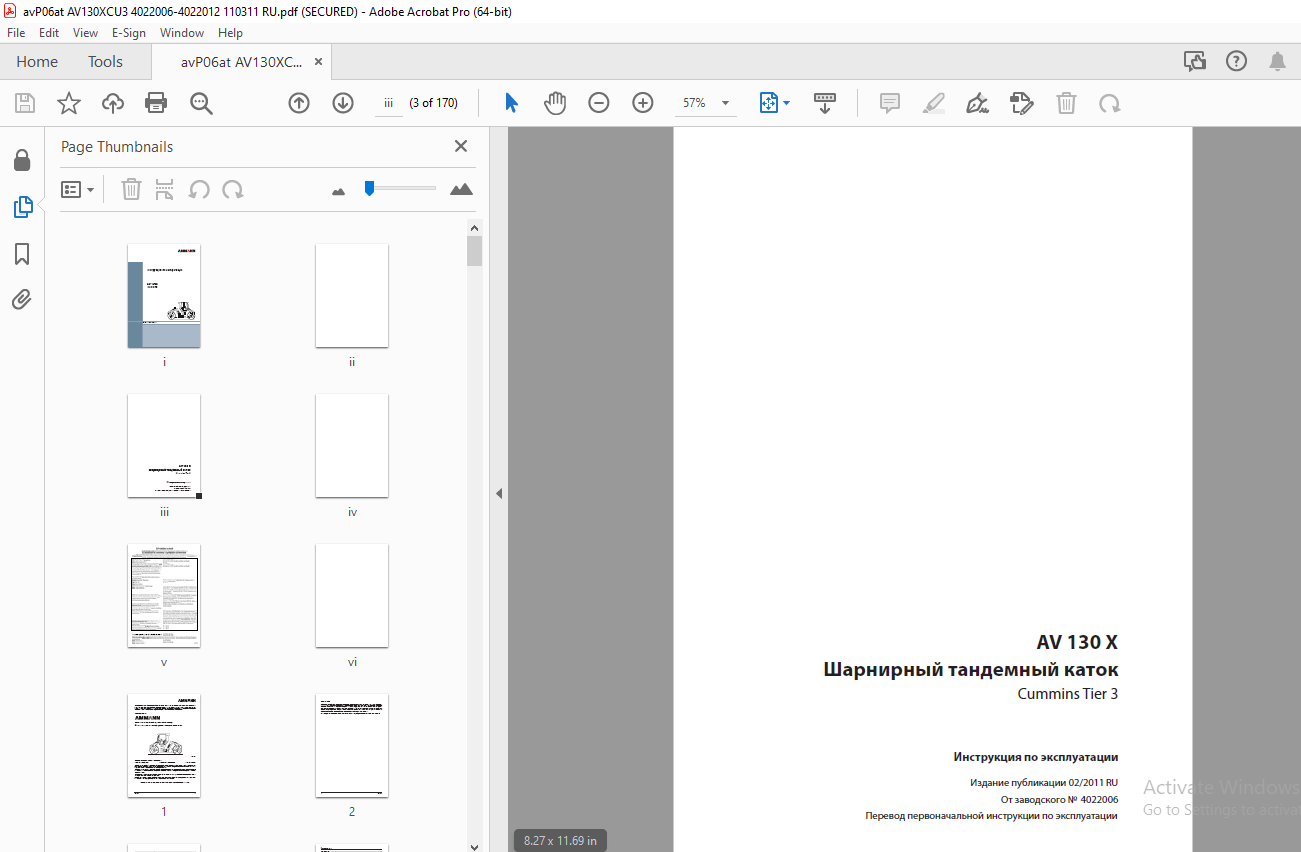

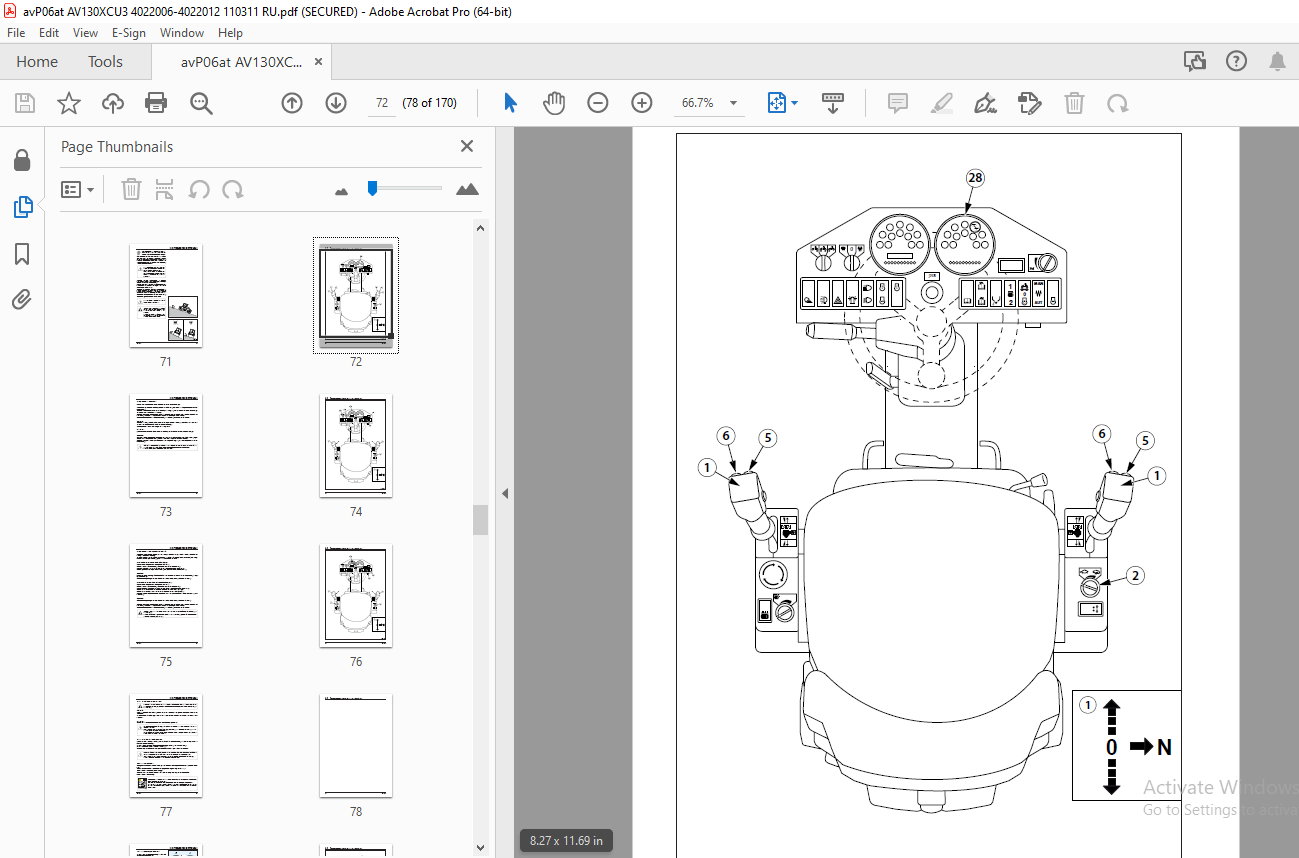

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

Ammann AV 130 X Шарнирный тандемный каток Cummins Tier 3 Инструкция по эксплуатации 402006 – PDF DOWNLOAD

Содержание................................................................................. 10
1.	ПОСОБИЕ ПО СПЕЦИФИКАЦИИ................................................................. 15
	1.1.	Основные данные................................................................... 16
	1.2.	Размерная схема машины ........................................................... 18
	1.3.	Технические данные................................................................ 20
2.	ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ............................................................. 25
	2.1.	Основные меры безопасности ....................................................... 27
		2.1.1.	Меры безопасности при эксплуатации машины .................................. 27
		2.1.1.1. 	Перед началом уплотнительных работ ...................................... 27
		2.1.1.2. 	Работа в опасной зоне ................................................... 27
		2.1.1.3. 	Обеспечение мер безопасности подрядчиком ................................ 28
		2.1.1.4. 	Кабина с ROPS ........................................................... 28
		2.1.2.	Требования, предъявляемые к квалификации машиниста.......................... 29
		2.1.3.	Обязанности машиниста....................................................... 29
		2.1.4.	Запрещенные операции ....................................................... 31
		2.1.5.	Надписи и символы безопасности на машине ................................... 32
		2.1.6.	Сигналы жестами ............................................................ 38
	2.2.	Экологические и санитарные правила ............................................... 41
		2.2.1.	Санитарные правила ......................................................... 41
		2.2.2.	Экологические правила ...................................................... 41
	2.3.	Консервирование и складирование машин............................................. 42
		2.3.1.	Кратковременное консервирование и складирование сроком на 1 ÷ 2 месяца ..... 42
		2.3.2.	Консервирование и складирование на срок более 2 месяцев .................... 42
		2.3.3.	Расконсервация и осмотр поставленной машины................................. 43
	2.4.	Ликвидация машины по окончании срока ее службы ................................... 44
	2.5.	Описание машины .................................................................. 45
	2.6.	Управляющие устройства и контрольные приборы ..................................... 46
	2.7.	Управление и использование машины................................................. 68
		2.7.1.	Запуск двигателя ........................................................... 69
		2.7.2.	Передвижение и реверс....................................................... 73
		2.7.3.	Аварийная остановка машины ................................................. 83
		2.7.4.	Остановка машины и двигателя ............................................... 83
		2.5.9.	Парковка машины............................................................. 83
		2 .7.6.	Подъем и опускание капота ................................................. 85
		2.7.7.	Смачивание ................................................................. 87
		2.7.8.	Ножевой аппарат Ammann...................................................... 88
		2.7.9.	Инфратермометр.............................................................. 89
	2.8.	Транспортировка машины ........................................................... 90
		2.8.1.	Погрузка машины............................................................. 91
	2.9.	Специальные условия использования машины ......................................... 92
		2.9.1.	Буксировка машины .......................................................... 92
		2.9.2.	Эксплуатация машины во время обкатки........................................ 95
		2.9.3. 	Работа машины при низких температурах ..................................... 95
		2.9.4.	Работа машины при высокой температуре и влажности........................... 95
		2.9.5.	Работа машины на больших высотах ........................................... 95
		2.9.6.	Работа машины в пыльной среде............................................... 95
		2.9.7.	Передвижение с вибрацией по уплотненным и твердым материалам ............... 95
3.	ПОСОБИЕ ПО УХОДУ........................................................................ 97
	3.1. 	Безопасность и другие меры при уходе за машиной.................................. 99
		3.1.1.	Безопасность при уходе за машиной .......................................... 99
		3.1.2.	Пожарные меры при замене рабочих наполнителей .............................. 99
		3.1.3.	Экологические и санитарные правила .........................................100
	3.2. 	Спецификация наполнителей .......................................................101
		3.2.1.	Моторное масло .............................................................101
		3.2.2.	Горючее.....................................................................102
		3.2.3.	Охлаждающая жидкость .......................................................102
		3.2.4.	Гидравлическое масло .......................................................103
		3.2.5.	Трансмиссионное масло ......................................................104
		3.2.6.	Смазочное средство..........................................................104
		3.2.7.	Жидкость для омывателя стекол ..............................................104
	3.3.	Наполнители.......................................................................105
	3.4.	Таблица смазки и проведения ухода.................................................106
	3.5	Схема смазки.......................................................................108
	3.6.	Операции смазки и ухода...........................................................109
		После 20 часов эксплуатации (ежедневно)............................................110
			3.6.1.	Контроль масла в двигателе..............................................110
			3.6.2.	Контроль охлаждающей жидкости двигателя.................................111
			3.6.3.	Контроль масла в гидравлическом баке....................................112
			3.6.4.	Деаэрация картера двигателя ............................................112
			3.6.5.	Контроль состояния вентилятора и ремня двигателя .......................113
			3.6.6.	Контроль вакуумного клапана воздушного фильтра .........................114
			3.6.7.	Контроль топлива........................................................115
			3.6.8. 	Дополнение бака орошения...............................................116
			3.6.9.	Чистка сепаратора воды на топливном фильтре ............................117
			3.6.10.	Контроль сигнальных и контрольных устройств ...........................118
		Через 250 часов эксплуатации (3 месяца)............................................120
			3.6.11.	Контроль охладителя, всасывания воздуха, всасывающего трубопровода ....120
			3.6.12.	Контроль контура охлаждения двигателя .................................121
			3.6.13.	Контроль ремня двигателя ..............................................122
			3.6.14.	Контроль аккумулятора .................................................123
			3.6.15.	Контроль датчика воздушного фильтра....................................125
			3.6.16.	Смазка машины..........................................................126
			3.6.17.	Контроль масла в коробках передач .....................................128
			3.6.18.	Чистка фильтра орошения................................................129
		Через 500 часов эксплуатации (6 месяцев)...........................................130
			3.6.19.	Замена масла в двигателе ..............................................130
			3.6.20. 	Замена топливного фильтра.............................................133
			3.6.21.	Контроль охлаждающей жидкости двигателя................................134
			3.6.22.	Контроль электропроводки...............................................134
		После 1000 часов эксплуатации (через 1 год)........................................135
			3.6.23.	Контроль натяжного устройства ремня ротора.............................135
			3.6.24.	Замена масла в коробках передач .......................................137
			3.6.25.	Контроль амортизационной системы ......................................139
			3.6.26.	Чистка топливного бака ................................................140
			3.6.27.	Чистка водяного бака ..................................................142
		После 2000 часов эксплуатации (через 2 года).......................................143
			3.6.28.	Замена масла в вибраторах .............................................143
			3.6.29.	Замена гидравлического масла и фильтров ...............................144
			3.6.30.	Замена охлаждающей жидкости двигателя .................................148
			3.6.31.	Замена фильтрующих элементов воздушного фильтра .......................150
			3.6.32.	Контроль, настройка зазора клапанов двигателя..........................151
		Уход в зависимости от потребности..................................................152
			3.6.33.	Чистка радиатора двигателя и охладителя гидравлического масла..........152
			3.6.34.	Слив воды из контура орошения перед зимним сезоном ....................153
			3.6.35.	Чистка фильтра вентиляции кабины ......................................155
			3.6.36.	Чистка машины  ........................................................156
			3.6.37.	Регулировка скребков ..................................................157
			3.6.38. 	Контроль затяжки винтовых соединений .................................159
	3.7.	Неисправности.....................................................................161
	3.8.	Приложения........................................................................162
		Wiring scheme......................................................................162
		Hydraulic Diagram..................................................................166
