Ammann AV 70 X Kloubový tandemový válec Dílenská prírucka 4062149 PDF

Ammann AV 70 X Kloubový tandemový válec Cummins Tier 3 Dílenská prírucka 4062149 – PDF DOWNLOAD

FILE DETAILS:

Ammann AV 70 X Kloubový tandemový válec Cummins Tier 3 Dílenská prírucka 4062149 – PDF DOWNLOAD

Language : Czech
Pages : 214
Downloadable : Yes
File Type : PDF

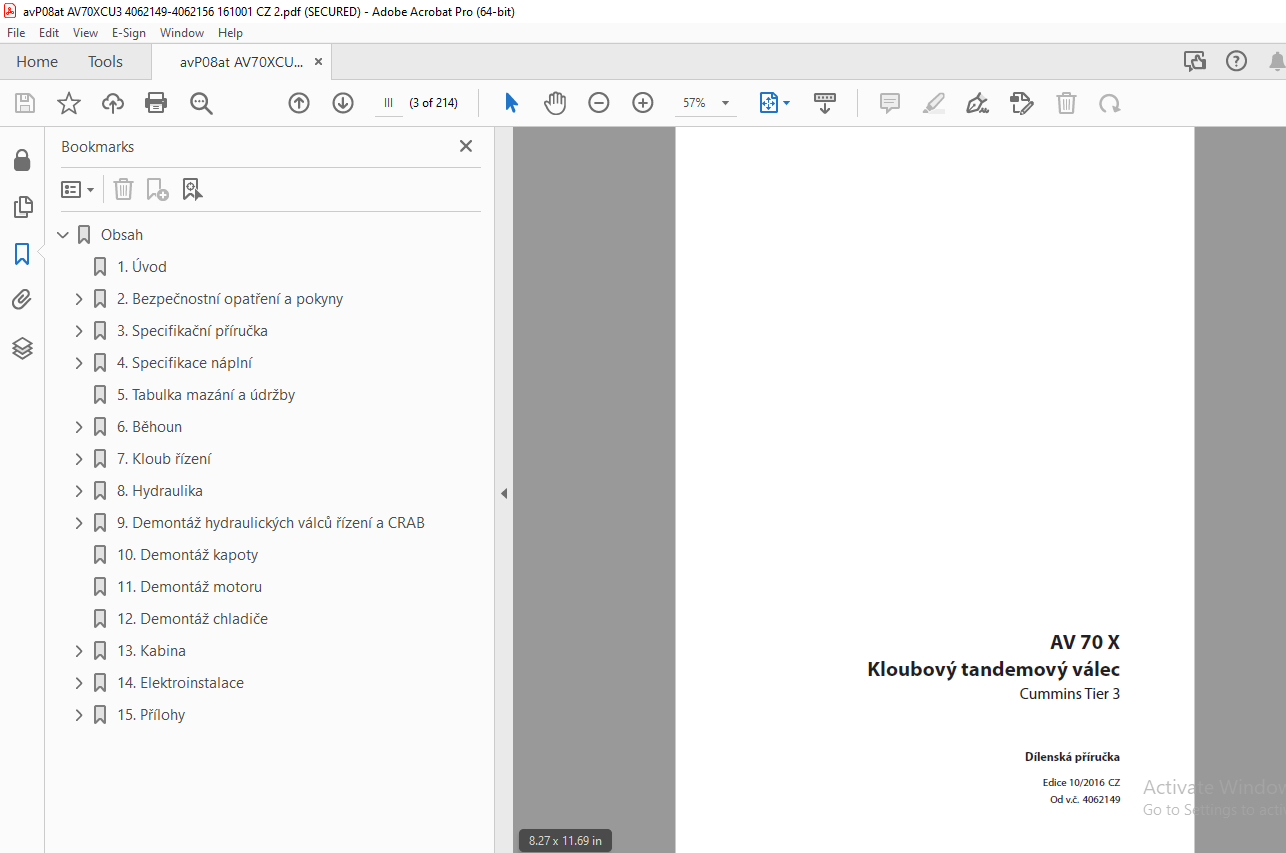

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

Ammann AV 70 X Kloubový tandemový válec Cummins Tier 3 Dílenská prírucka 4062149 – PDF DOWNLOAD

Obsah...........................................................  6
	1.	Úvod ....................................................  9
	2.	Bezpečnostní opatření a pokyny........................... 13
		2.1.	Bezpečnostní předpisy.............................. 14
		2.2.	Ekologická opatření a hygienické zásady............ 18
		2.3.	Požární opatření................................... 19
	3.	Specifikační příručka.................................... 21
		3.1.	Základní údaje..................................... 22
		3.2.	Rozměrové schéma stroje............................ 24
		3.3.	Technické údaje.................................... 26
	4.	Specifikace náplní....................................... 29
		4.1.	Motorový olej...................................... 30
		4.2.	Palivo............................................. 32
		4.3.	Chladicí kapalina.................................. 33
		4.4.	Hydraulický olej .................................. 33
		4.5.	Mazací tuk ........................................ 34
		4.6.	Kapalina do ostřikovače skel ...................... 34
		4.7.	Převodový olej..................................... 34
		4.8.	Chladicí kapalina běhounu AV 70 X HF............... 34
		4.9.	Náplň klimatizace.................................. 34
		4.10.	Tabulka náplní.................................... 35
	5.	Tabulka mazání a údržby.................................. 37
	6.	Běhoun................................................... 41
		6.1.	Demontáž hydromotoru vibrace....................... 47
		6.2.	Demontáž hydromotoru pojezdu ...................... 49
		6.3.	Demontáž reduktoru................................. 51
		6.4. 	Demontáž předního běhounu......................... 53
		6.5.	Výměna gumokovu běhounu............................ 65
	7.	Kloub řízení............................................. 69
		7.1.	Přípravné práce:................................... 71
		7.2.	Demontáž kloubu řízení............................. 78
		7.3.	Demontáž ložiska otoče............................. 83
		7.4.	Demontáž ložisek kloubu řízení..................... 84
		7.5.	Montáž ložisek kloubu řízení....................... 87
	8.	Hydraulika............................................... 91
		8.1.	Demontáž hydromotoru chlazení...................... 93
		8.2.	Demontáž zubového čerpadla řízení ................. 95
		8.3.	Demontáž tandemového čerpadla pojezdu a vibrace.... 98
		8.3.1.	Čerpadlo vibrace................................. 98
		8.3.2.	Čerpadlo pojezdu.................................100
	9.	Demontáž hydraulických válců řízení a CRAB...............103
		9.1.	Demontáž hydraulických válců řízení a CRAB.........105
		9.2.	Výměna těsniv hydraulických válců řízení a Crab....106
	10.	Demontáž kapoty.........................................111
	11.	Demontáž motoru.........................................117
	12.	Demontáž chladiče.......................................127
	13.	Kabina..................................................135
		13.1.	Demontáž topení...................................137
		13.2.	Demontáž ventilátorů..............................139
		13.3.	Sedačkový spínač..................................142
		13.4.	Snímač polohy neutrálu a park. brzdy..............144
		13.5.	Levý ovládací panel, snímač houkačky couvání......144
		13.6	 Plošina sedadla...................................147
		13.7.	Servořízení.......................................150
	14.	Elektroinstalace........................................153
		14.1.	Pojistky..........................................154
		14.2.	Akumulátorová baterie.............................156
		14.3.	Alternátor........................................157
		14.4.	Spouštěč..........................................159
		14.5.	Rozmístění prvků el. instalace na stroji..........162
	15.	Přílohy.................................................165
		15.1.	Měření pojistných tlaků hydraulického okruhu......166
		15.2.	Seřízení frekvence vibrace........................169
		15.3.	Seřízení impulsních snímačů.......................170
		15.4.	Seřízení nulové polohy kloubu řízení..............171
		15.5.	Schéma elektroinstalace...........................172
		15.6.	Svazky elektrické instalace.......................177
		15.7.	Hydraulické schéma................................202
		15.8.	Kontrola dotažení šroubových spojů................204
		15.9.	Seznam přípravků..................................206
		15.10.	Ruční signály....................................208
