БЕЛАРУС 622 КАТАЛОГ СБОРОЧНЫХ ЕДИНИЦ И ДЕТАЛЕЙ 622-0000010 КДС – СКАЧАТЬ PDF

БЕЛАРУС 622 КАТАЛОГ СБОРОЧНЫХ ЕДИНИЦ И ДЕТАЛЕЙ 622-0000010 КДС – СКАЧАТЬ PDF

ДЕТАЛИ ФАЙЛА:

БЕЛАРУС 622 КАТАЛОГ СБОРОЧНЫХ ЕДИНИЦ И ДЕТАЛЕЙ 622-0000010 КДС – СКАЧАТЬ PDF

Язык : Русский
Страниц : 188
Загружаемый: Да
Тип файла: PDF

ОГЛАВЛЕНИЕ:

БЕЛАРУС 622 КАТАЛОГ СБОРОЧНЫХ ЕДИНИЦ И ДЕТАЛЕЙ 622-0000010 КДС – СКАЧАТЬ PDF

Группа| Подгруппа |№ рис. | Наименование Стр.
02 1 Трансмиссия 622-0002010 8
2 Трансмиссия 622-0002010 10
1 Механизмы дизеля
1001 10.1 | Установка двигателя [ 12
Система питания
1101 Баки топливные 14
1108 Управление подачей топлива 16
1109 Установка воздухоочистителя 18
12 Система выпуска газа
1205 12.1 | Установка глушителя [ 20
13 Система охлаждения
1309 13.1 | Ограждение вентилятора 22
1309 13.2 | Блок охлаждения 24
16 Сцепление
1601 16.1 | Сцепление 26
1602 16.2 | Управление сцеплением 28
17 Коробка передач
1701 17.1 | Коробка передач 30
1701 17.2 | Вал первичный. Вал | промежуточный 32
1701 17.3 | Вал | промежуточный. Вал вторичный 34
1701 17.4 | Привод насоса. Привод ВОМ 36
1702 17.5 | Механизм управления коробкой передач 38
1702 17.6 | Управление коробкой передач 40
22 Привод карданный
2202 22.1 | Привод карданный [ 42
23 Передний ведущий мост
2300,2301 23.1 | Передний ведущий мост 44
2302 23.2 | Муфта обгонная 46
2303 23.3 | Дифференциал 48
2308 23.4 | Редуктор конечной передачи переднего ведущего моста 50
2302 23.5 | Управление принудительного включения переднего моста 52
24 Задний мост
2401 24.1 Задний мост 54
2402 24.2 | Стакан 56
2403 24.3 | Дифференциал 58
2407 24.4 | Передача конечная 60
2411 24.5 | Управление блокировкой дифференциала 62
2 Тягово-сцепное устройство
2707 27.1 | Тягово-сцепное устройство (лифтовое с вилкой) 64
2707 27.2 | Тягово-сцепное устройство. Вариант «маятник» 66
2707 27.3 | Тягово-сцепное устройство. Вариант «крюк» 68
28 Рама
2800 28.1 | Полурама в сборе 70
2806 28.2 | Буксир передний 71
30 Тяга рулевая
3003 30.1 | Тяги рулевые [ 72
з! Колеса и ступицы
3101 Колёса передние ведущие 74
3101 Колёса задние ведущие 75
ЗА Управление рулевое
3401 34.1 Колонка рулевая 76
3401 34.2 | Кардан 78
34.3,
3400 34.4, | Рулевое управление 80
34.5
35 Тормоза
3502,3503 35.1 | Тормоза. Управление тормозами 84
3507 35.2 | Управление стояночным тормозом 86
Пневмопривод
3506 35.3 | Пневмопривод 88
3514 35.4 | Кран тормозной 90
3512 35.5 | Головка соединительная 92
3512 35.6 | Регулятор давления 94
3509 35.7 | Установка компрессора 96
37 Электрооборудование
3700 37.1 | Электрооборудование двигателя 98
3700 37.2 | Электрооборудование кабины 100
3700 37.3 | Электрооборудование крыши 102
3700 37.4 | Установка батареи аккумуляторной 104
3712 37.5 | Установка фонарей передних 106
3716 37.6 | Установка фонарей задних 108
3711 37.7 | Установка фар дорожных 422.1-3700020 110
3711 37.8 | Установка фар дорожных 322-3700020 111
3711 37.9 | Установка фар рабочих 112
52 5208 37.10 | Установка стеклоомывателя 114
5205 37.11 | Установка стеклоочистителя 116
38 Приборы
3805 38 Щиток приборов 118
3805 38.6, Установка щитка приборов 124
42 Отбор мощности
4202 42.1 Задний ВОМ 128
4202 42.2 | Привод заднего ВОМ 130
4216 42.3 | Управление задним ВОМ 132
4202 42.4 | Ограждение заднего ВОМ 134
4209 42.5 | Вал отбора мощности передний 136
4235 42.6 | Балласт 140
46 Гидросистема
4605 и Устройство навесное заднее 142
4606 46.3 | Устройство навесное переднее 146
4606 46.4 | Механизм передней навески 220-4606020-А-01/-02 148
4607 и Гидросистема 152
4608 46.7 | Бак 156
4635 46.8 | Управление гидроподъемником 158
4635 46.9 | Гидроподъемник 160
67 Кабина трактора
6700 67.1 | Кабина 164
6708 67.2 | Дверь 168
6708 67.3 | Стекла 170
6702 67.4 | Накладки 172
6702 67.5 | Крепление кабины 174
68 Сиденье
6800 68.1 | Сиденье оператора [ 176
8 Система кондиционирования
8101 Трасса шлангов отопителя 178
8101 Система вентиляции и отопления 180
84 Оперение
8400 84.1 Облицовка 422-8400005 182
8400 84.2 Облицовка 622-8400005 184
8403 84.3 Крылья передних колес 422-8403020/-01 186
8403 84.4 Крылья передних колес 622-8403020/-01 187
8405 84.3 Подножка 188

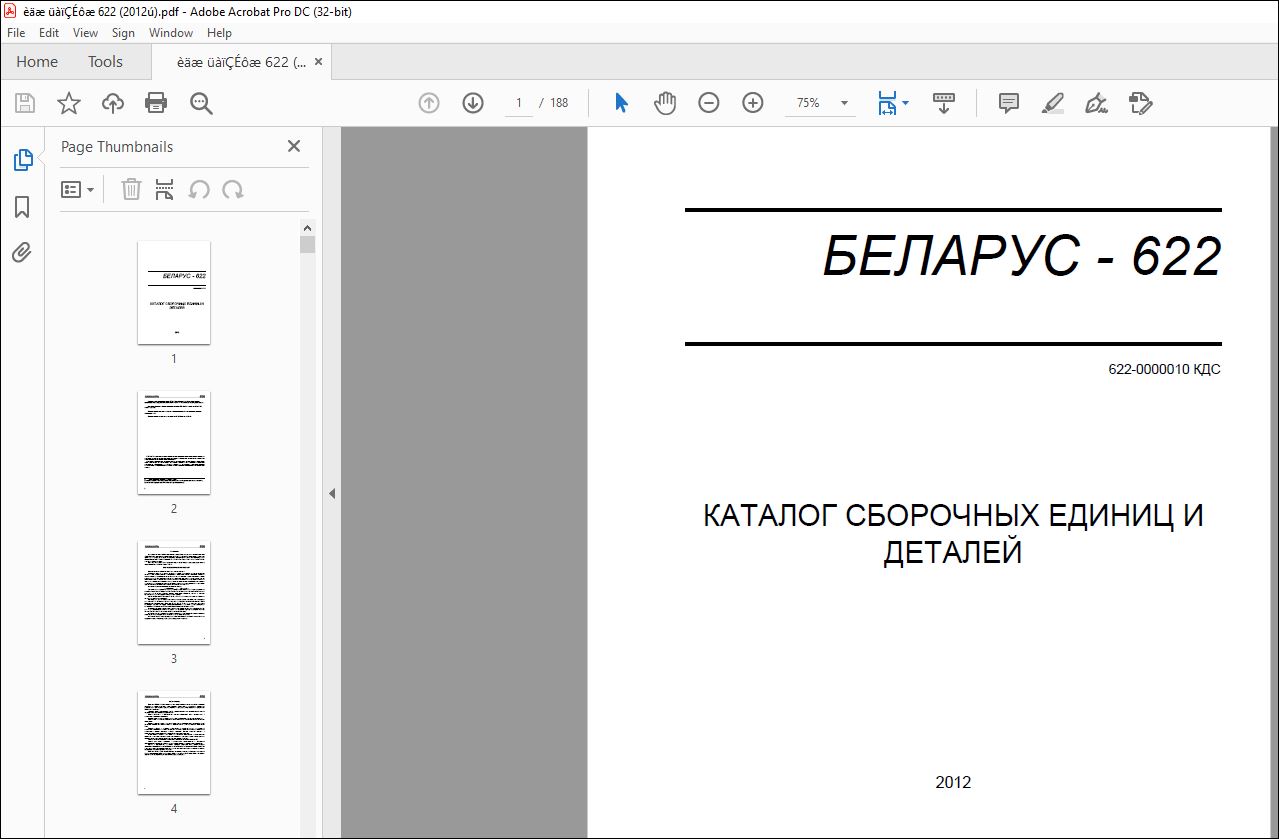

ИЗОБРАЖЕНИЯ ПРЕДВАРИТЕЛЬНЫЙ ПРОСМОТР РУКОВОДСТВА:
