EP T8 Series CPC(Q)D20/25/30/35 Engine Powered Fork Lift Truck Parts Manual – PDF DOWNLOAD

EP T8 Series CPC(Q)D20/25/30/35 Engine Powered Fork Lift Truck Parts Manual – PDF DOWNLOAD

FILE DETAILS:

EP T8 Series CPC(Q)D20/25/30/35 Engine Powered Fork Lift Truck Parts Manual – PDF DOWNLOAD

Language : English
Pages : 226
Downloadable : Yes
File Type : PDF

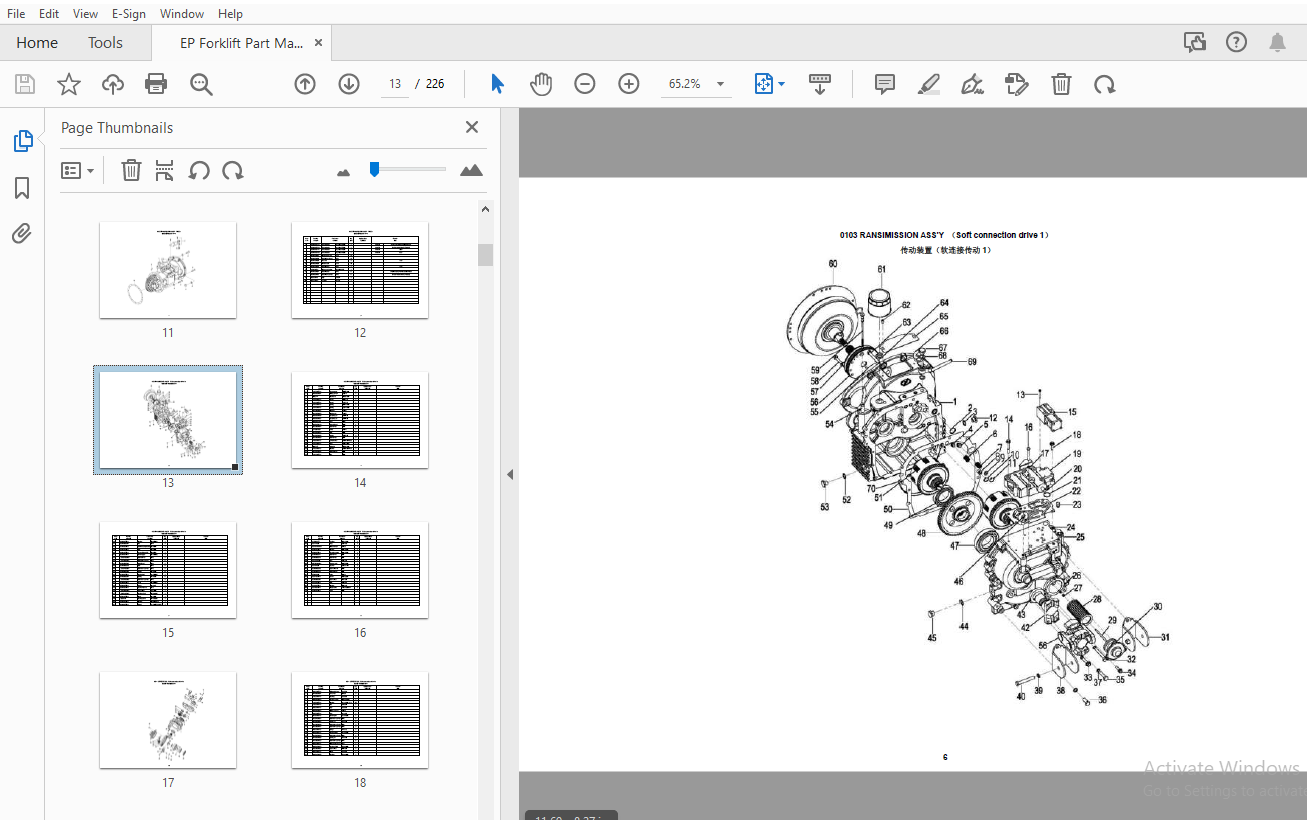

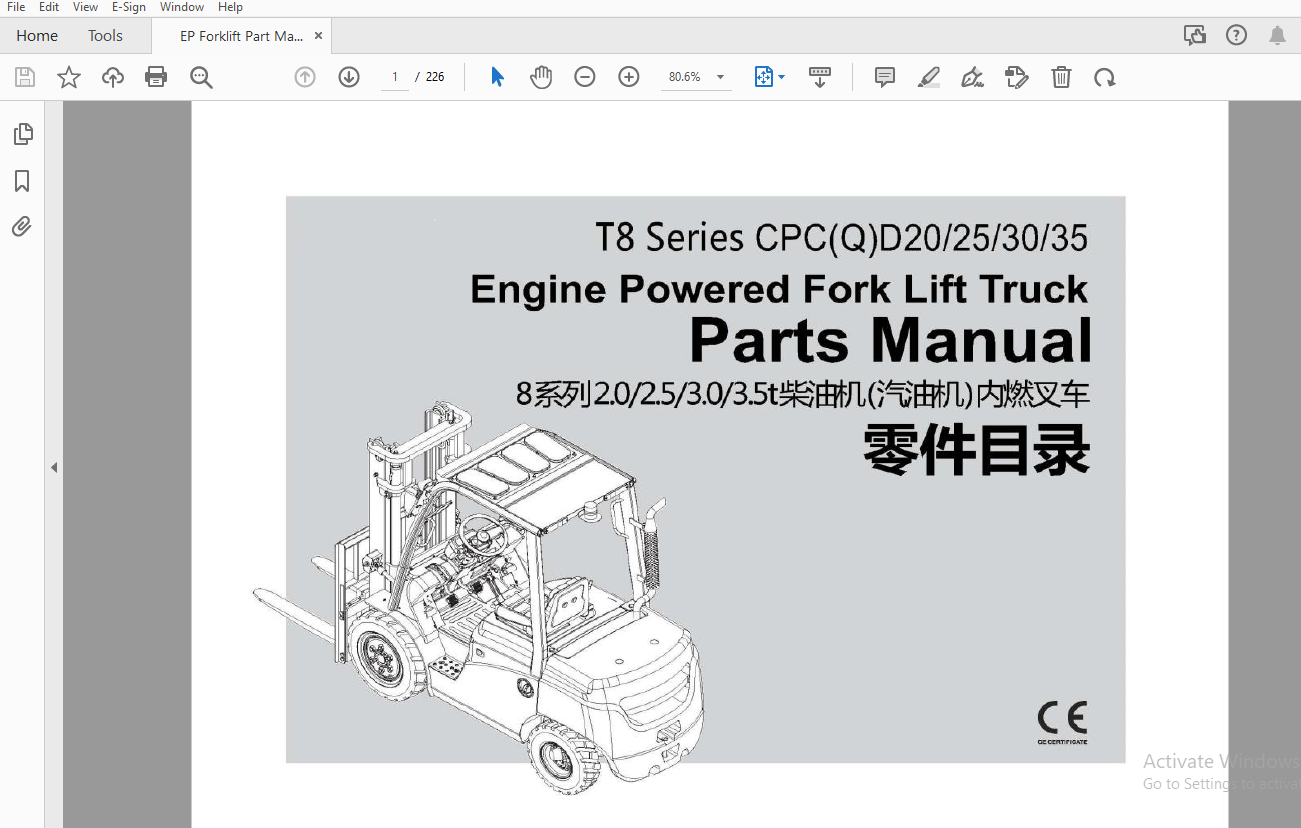

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

EP T8 Series CPC(Q)D20/25/30/35 Engine Powered Fork Lift Truck Parts Manual – PDF DOWNLOAD

0101 Frame System 整车部件系统 1
0102 TRANSIMISSION ASS’Y （ONE）传动装置(液力式）(一） 4
0103 RANSIMISSION ASS’Y （Soft connection drive）传动装置（软连接传动1） 6
0104 DIFFERENTIAL（Soft connection drive）差速器（软连接传动1） 10
0105 CLUTCH（Soft connection drive）离合器（软连接传动1） 13
0106 RANSIMISSION ASS’Y（TWO）传动装置（液力式）（二） 15
0107 INCHING & ELECTRIC-HYDRAULIC VALVE 盖和微动阀、电液控制 19
0108 CHARGING PUMP 供油泵 22
0109 HYDRAULIC CLUTCH 液力离合器 24
0110 DIFFERENTIAL 差速器 26
0111 TRANSIMISSION ASS’Y （Soft connection drive）（ONE）传动装置(软连接传动2）（一） 28
0112 RANSIMISSION ASS’Y （Soft connection drive）（TWO）传动装置（软连接传动2）（二） 30
0113 HYDRAULIC VALVE（Soft connection drive）电液操作阀（软连接传动2） 34
0114 CHARGING PUMP（Soft connection drive）供油泵（软连接传动2） 37
0115 INPUT SHAFT CLUTCH（Soft connection drive）输入轴离合器（软连接传动2） 39
0116 REDUCER（Soft connection drive）减速器（软连接传动2） 41
0117 DIFFERENTIAL SEAT（Soft connection drive）差速器座（软连接传动2） 44
0118 DIFFERENTIAL GEARS（Soft connection drive）差速器齿轮总成（软连接传动2） 46
0119 DRIVE AXLE 驱动桥 48
0120 DRIVE AXLE,Soft connection drive（2 5T）驱动桥,软连接传动（2 5T） 52
0121 DRIVE AXLE,Soft connection drive（3 0T）驱动桥,软连接传动（3 0T） 54
0122 DRIVE WHEEL（30/35T8 SINGLE TYRE）驱动轮（30/35T8 单胎） 56
0123 DRIVE WHEEL（20/25T8 SINGLE TYRE）驱动轮（20/25T8 单胎） 58
0124 DRIVE WHEEL（20/25T8 DOUBLE TYRE）驱动轮（20/25T8 双胎） 60
0125 DRIVE WHEEL（30/35T8 DOUBLE TYRE）驱动轮（30/35T8 双胎） 63
0126 WHEEL BRAKE（20/25T8）制动器总成（20/25T8） 64
0127 WHEEL BRAKE（30/35T8）制动器总成（30/35T8） 68
0201 ENGINE 发动机 72
0202 COOLING SYSTEM 冷却系统 78
0203 EXHAUST SYSTEM 排气系统 81
0204 EXHAUST SYSTEM（High-Order）排气系统(高位） 84
0205 AIR CLEANER ASS′Y MOUNT 空滤器安装 87
0206 AIR CLEANER ASS′Y MOUNT（B3 3）空滤器安装（B3 3） 89
0207 AIR CLEANER ASS′YLIFT CARRIAGE 空滤器 91
0208 AIR CLEANER ASS′YLIFT CARRIAGE 空滤器（B3 3） 93
0209 FUEL SYSTEM 燃油系统 95
0210 FUEL SYSTEM 燃油系统(C240) 97
0301 STEERING AXLE 转向桥 99
0302 STEERING WHEEL 转向轮 103
0303 STEERING CYLINDER 转向油缸 105
0304 STEERING SYSEM 转向系统 107
0305 STEERING PIPING 转向管路 110
0401 FRAME COUNTER WEIGHT 车架和平衡重 112
0402 FLOOR、SEAT 地板、座椅 115
0403 BONNET MOUNT 内燃机罩安装 118
0501 Drving Cab System 驾驶室 120
0601 BRAKE LEVEL 手制动总成 123
0602 BRAKE —INCHING CONTROL 行车制动与微动操纵 126
0603 MASTER CYLINDER MOUNT 制动总泵安装 129
0604 ACCELERATOR PEDAL 油门踏板 131
0605 VALVE CONTROL LINKAGE（TWO-THROW）操纵杆总成（二联） 133
0606 VALVE CONTROL LINKAGE（THREE-THROW）操纵杆总成（三联） 136
0607 VALVE CONTROL LINKAGE（FOUR-THROW）操纵杆总成（四联） 139
0701 HYDRAULIC SYSTEM（ONE）液压系统（一） 142
0702 HYDRAULIC SYSTEM（TWO）液压系统（二） 145
0703 TOR-CON OIL COOLING SYSTEM 变矩器油冷却系统 148
0801 MAST（2W）门架（2W） 150
0802 MAST（2F）门架（2F） 153
0803 MAST（3F）门架（3F） 156
0804 HYDRAULIC SYSTEM MAST(2W)门架管路系统（2W） 160
0805 HYDRAULIC SYSTEM MAST(2F)门架管路系统(2F) 162
0806 HYDRAULIC SYSTEM MAST(3F)门架管路系统(3F) 164
0807 LIFT CYLINDER(2W)起升油缸(2W) 167
0808 LIFT CYLINDER(3F)起升油缸(3F) 171
0809 FREE LIFT CYLINDER(2F/3F)起升油缸(2F/3F) 174
0810 LIFT CYLINDER（2F）起升油缸（2F） 177
0811 LIFT CYLINDER MOUNT 起升油缸安装 180
0812 TILT CYLINDER 倾斜油缸 182
0813 LIFT CARRIAGE（2W）滑架（2W） 185
0814 LIFT CARRIAGE（2F）滑架（2F） 187
0815 LIFT CARRIAGE（3F）滑架（3F） 189
0901 ELECTRIC SYSTEM 电气系统 191
0902ELECTRIC SYSTEM SCHEMATIC DIAGRAM（S4S/C240/TD27/B3 3/TNE98）电气系统原理图（S4S/C240/TD27/B3 3/TNE98） 196
0903 ELECTRIC SYSTEM SCHEMATIC DIAGRAM（K21/25）电气系统原理图（K21/25） 196
0904ELECTRIC SYSTEM SCHEMATIC DIAGRAM（C490/A498/A495/(4D27/30/32) 电气系统原理图（C490/A498/A495/(4D27/30/32) 198
0905 ELECTRIC SYSTEM SCHEMATIC DIAGRAM（欧标）电气系统原理图（欧标） 198
0906 FRONT LAMP 前小灯 199
0907 COMBINATION METER 仪表总成 201
0908 LPG FUEL SYSTEM（One）液化气转换装置（一） 203
0909 LPG FUEL SYSTEM（Two）液化气转换装置（二） 205
0910 LPG FUEL SYSTEM(Three)液化气转换装置(三） 207
0911 LPG FUEL SYSTEM（Four）液化气转换装置(四） 209
0912 LPG FUEL SYSTEM（Five）液化气转换装置（五） 211
0913 LPG FUEL SYSTEM（Six）液化气转换装置（六） 213
0914 LPG FUEL SYSTEM（Seven）液化气转换装置（七） 215
0915 LABEL 标牌 217
