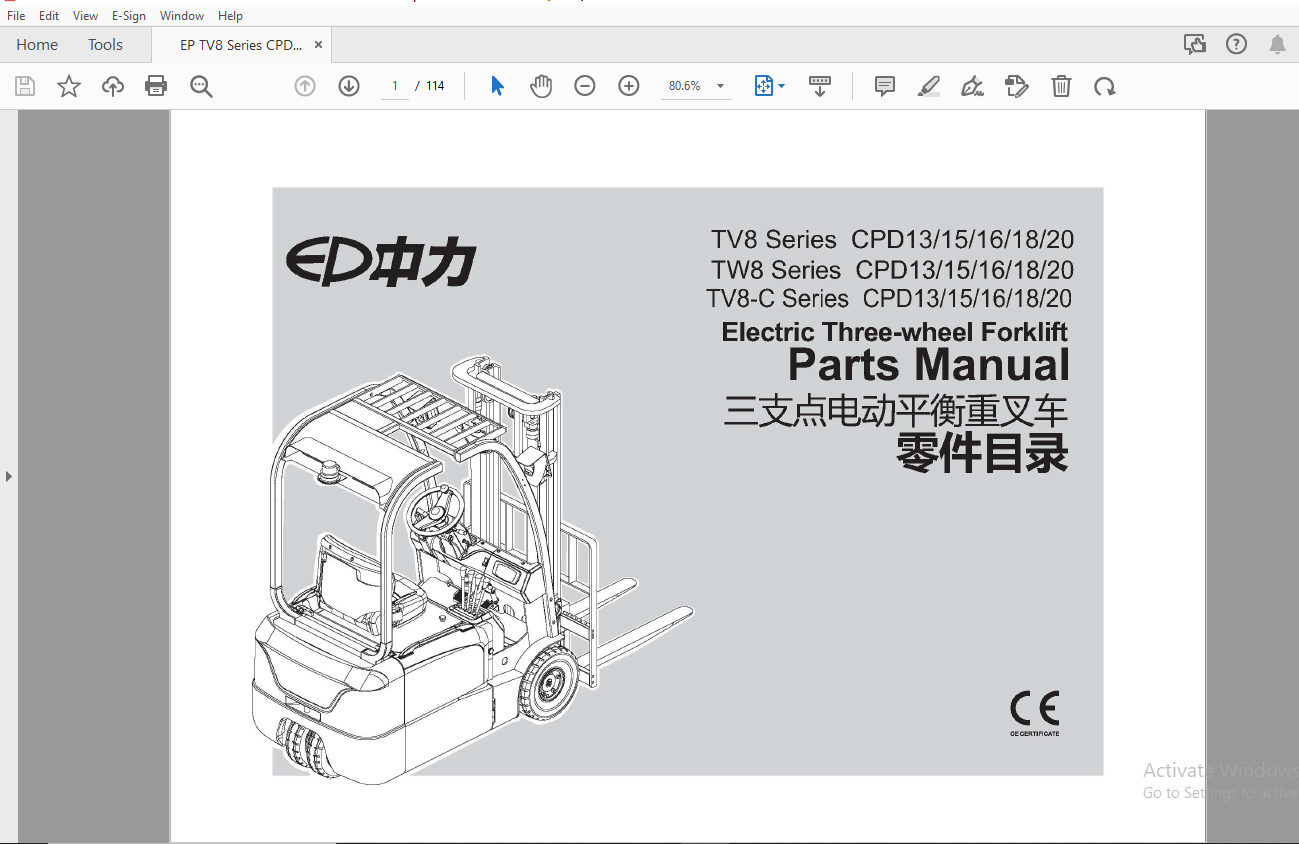

EP TV8 Series CPD13/15/16/18/20 TW8 Series CPD13/15/16/18/20 TV8-C Series Parts Manual

EP TV8 Series CPD13/15/16/18/20 TW8 Series CPD13/15/16/18/20 TV8-C Series CPD13/15/16/18/20 Electric Three-wheel Forklift Parts Manual – PDF DOWNLOAD

FILE DETAILS:

EP TV8 Series CPD13/15/16/18/20 TW8 Series CPD13/15/16/18/20 TV8-C Series CPD13/15/16/18/20 Electric Three-wheel Forklift Parts Manual – PDF DOWNLOAD

Language : English & Chinese
Pages : 114
Downloadable : Yes
File Type : PDF

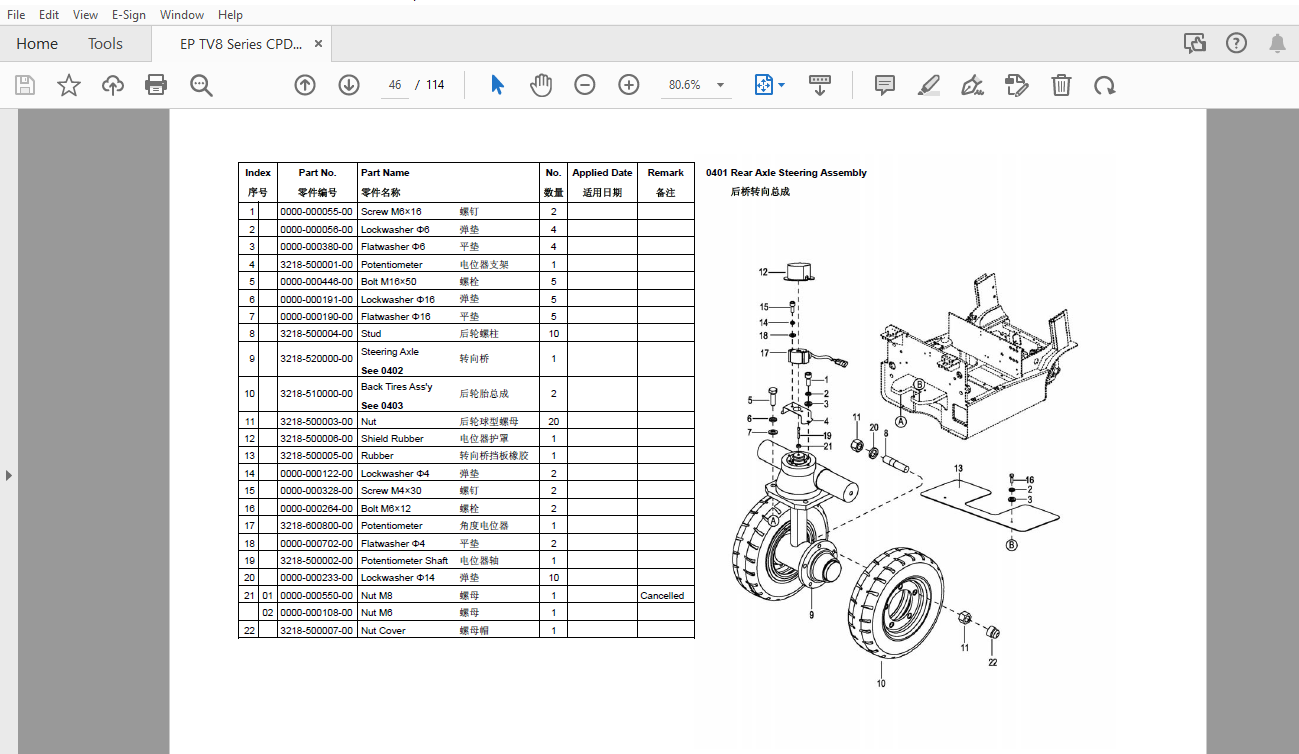

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

EP TV8 Series CPD13/15/16/18/20 TW8 Series CPD13/15/16/18/20 TV8-C Series CPD13/15/16/18/20 Electric Three-wheel Forklift Parts Manual – PDF DOWNLOAD

1000Frame System 车身系统 1
0101 Frame Assembly 车架总成 2
0102 Frame Assembly(TV8-C)车架总成(TV8-C) 4
0103 Overhead Guard 安全棚 5
010301 Overhead Guard 安全棚 7
010302 Overhead Guard 安全棚 9
0104 Front Cover 前外罩 11
0105 Back Cover 后外罩 12
010501 Back Cover 后外罩 14
0106 Back Cover TW8 后外罩TW8 16
2000Operating Control System 操作系统 17
0201 Operating Control System 操作系统 18
0202 Hand Brake Assembly 手刹总成 19
0203 Parking Brake 脚制动 20
0204 Steering Assembly 转向柱总成 21
020401 Steering Assembly 转向柱总成 23
0205 Valve Control Linkage 多路阀操作杆 25
0206 Armrest assembly TW8 扶手总成TW8 27
3000Driving System 驱动系统 29
0301 Driving System 驱动系统 30
0302 Gearbox assembly 变速箱总成 31
0303 Driving Wheel 驱动轮 33
4000Steering System 转向系统 34
0401 Rear Axle Steering Assembly 后桥转向总成 35
0402 Steering Axle 转向桥 36
0403 Steering Wheel 转向轮 37
5000Electrical System 电气系统 38
0501 Electrical Components 电器元件 39
0502 Control Bracket Assembly 控制器安装板总成 40
0503 Wiring Harness Assembly 线束总成 41
0504 Wiring Harness Assembly TW8 线束总成TW8 42
0505 Cable Assembly 电缆总成 43
0506 Cable Assembly (TV8-C)电缆总成(TV8-C) 44
0507 Side car Assembly（TV8-C）侧拉小车总成（TV8-C） 45
6000Hydraulic System 液压系统 46
0601 Hydraulic SystemⅠ液压管路Ⅰ 47
0602 Hydraulic SystemⅠ（Four）液压管路Ⅰ（四联） 49
0603 Hydraulic SystemⅡ液压管路Ⅱ 50
0604 Hydraulic SystemⅠTW8 液压管路Ⅰ TW8 52
0605 Hydraulic SystemⅠTW8（Four）液压管路Ⅰ TW8（四联） 53
0606 Hydraulic SystemⅡ TW8 液压管路Ⅱ TW8 54
0607 Solenoid Valve Assembly TW8 电磁阀总成TW8 55
0608 Pump Motor and Pump 泵电机和泵 56
0609 Oil Tank 油箱 57
7000Lifting System 起升系统 58
0701 Full Free 3-Stage Mast 全自由三级门架 59
0702 Full Free 3-Stage Mast Assembly 全自由三级门架总成 60
0703 Full Free 3-Stage Mast Assembly（Four）全自由三级门架总成（四联） 62
0703 Full Free 3-Stage Mast Assembly（Four）全自由三级门架总成（四联） 64
0704 Full Free 3-Stage Mast Hose Assembly(Bulit-in)全自由三级门架油管总成（内置式） 65
0705 Full Free 3-Stage Mast Hose Assembly(Externa)全自由三级门架油管总成（外挂式） 67
0706 Full Free 3-Stage Mast Hose Assembly(Four)全自由三级门架油管总成（四联） 69
0707 Free Lift Cylinder 自由起升缸 71
0708 Full Free 3-Stage Mast Lift Cylinder 全自由三级门架起升油缸 73
0709 Tilt Cylinder 倾斜油缸 75
0710 Fork Frame 货叉架 76
0711 Full Free 2-Stage Mast 全自由二级门架 77
0712 Full Free 2-Stage Mast Assembly 全自由二级门架总成 78
0713 Full Free 2-Stage Mast Assembly(Four)全自由二级门架总成(四联) 80
0714 Full Free 2-Stage mast Hose Assembly(Bulit-in)全自由二级门架油管总成（内置式） 82
0715 Full Free 2-Stage mast Hose Assembly(Externa)全自由二级门架油管总成（外挂式） 84
0716 Full Free 2-Stage mast Hose Assembly(Four)全自由二级门架油管总成（四联） 85
0717 Full Free 2-Stage Mast Lift Cylinder-R 全自由二级门架右升降油缸 86
0718 Full Free 2-Stage Mast Lift Cylinder-L 全自由二级门架左升降油缸 87
0719 Fork Frame 货叉架 88
0720 Wide-View 2-Stage Mast 宽视野二级门架 89
0721 Wide-View 2-Stage Mast Assembly 宽视野二级门架总成 90
0722 Wide-View 2-Stage Mast Assembly（Four）宽视野二级门架总成（四联） 92
0723 Wide-View 2-Stage Mast Hose Assembly 宽视野二级门架油管总成 94
072301 Wide-View 2-Stage Mast Hose Assembly 宽视野二级门架油管总成 95
0724 Wide-View 2-Stage Mast Hose Assembly(Four)宽视野二级门架油管总成(四联) 96
0725 Wide-View 2-Stage Mast Lift Cylinder 宽视野二级门架起升缸 97
0726 Fork Frame 货叉架 99
0727 Chain Assembly 链条总成 100
0728 Built-in Sideshifter 内置式侧移器 101
0729 External Sideshifter（Non-domestic）外挂式侧移器（非国产） 102
0730 External Sideshifter（Domestic）外挂式侧移器（国产） 103
