Gehl CTL70 Compact Track Loader Isuzu 4JG1-TPA Engine Parts Manual 917063B – PDF DOWNLOAD

Gehl CTL70 Compact Track Loader Isuzu 4JG1-TPA Engine Parts Manual 917063B – PDF DOWNLOAD

FILE DETAILS:

Gehl CTL70 Compact Track Loader Isuzu 4JG1-TPA Engine Parts Manual 917063B – PDF DOWNLOAD

Language : English
Pages : 76
Downloadable : Yes
File Type : PDF
Size: 0.89 MB

IMAGES PREVIEW OF THE MANUAL:

DESCRIPTION:

Gehl CTL70 Compact Track Loader Isuzu 4JG1-TPA Engine Parts Manual 917063B – PDF DOWNLOAD

Introduction:

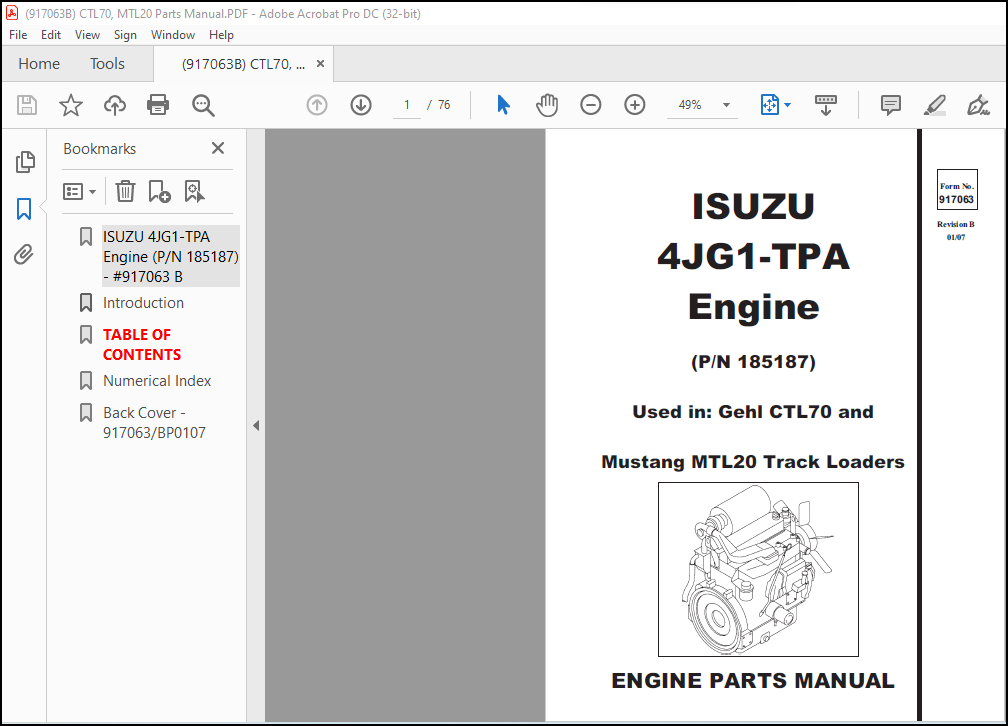

• This manual covers the Isuzu 4JG1-TPA engine (P/N 185187), used in Gehl CTL70 and Mustang MTL20 track
  loaders.
• When ordering service parts, specify the correct part number, full description, quantity required, and the engine
  model number and serial number.
• Items shown that do not have a part number are shown for reference purposes only and are not available for
  purchase. Part numbers may change. Your Gehl or Mustang dealer will have the latest part number.
• Gehl® Company and the Mustang® Manufacturing Co., Inc., reserve the right to make changes or
  improvements in the design or construction of any part of the unit without incurring the obligation to install such
  changes on any previously delivered units.

TABLE OF CONTENTS:

Gehl CTL70 Compact Track Loader Isuzu 4JG1-TPA Engine Parts Manual 917063B – PDF DOWNLOAD

Engine Gasket Kit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

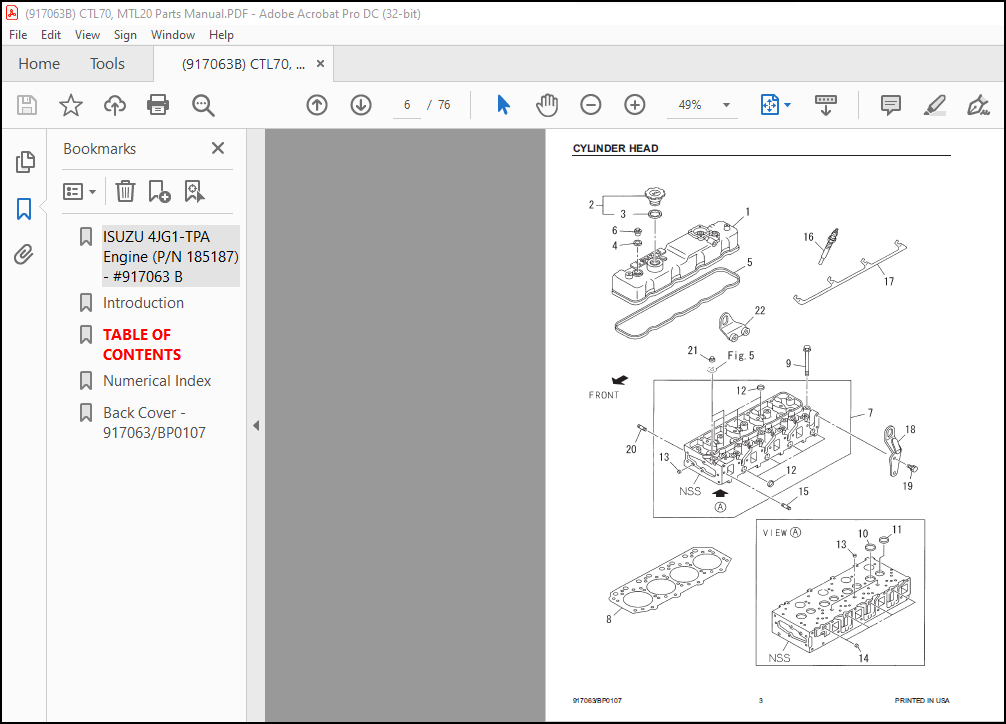

Cylinder Head . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Cylinder Block. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Oil Pan and Level Gauge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Camshaft and Valve . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

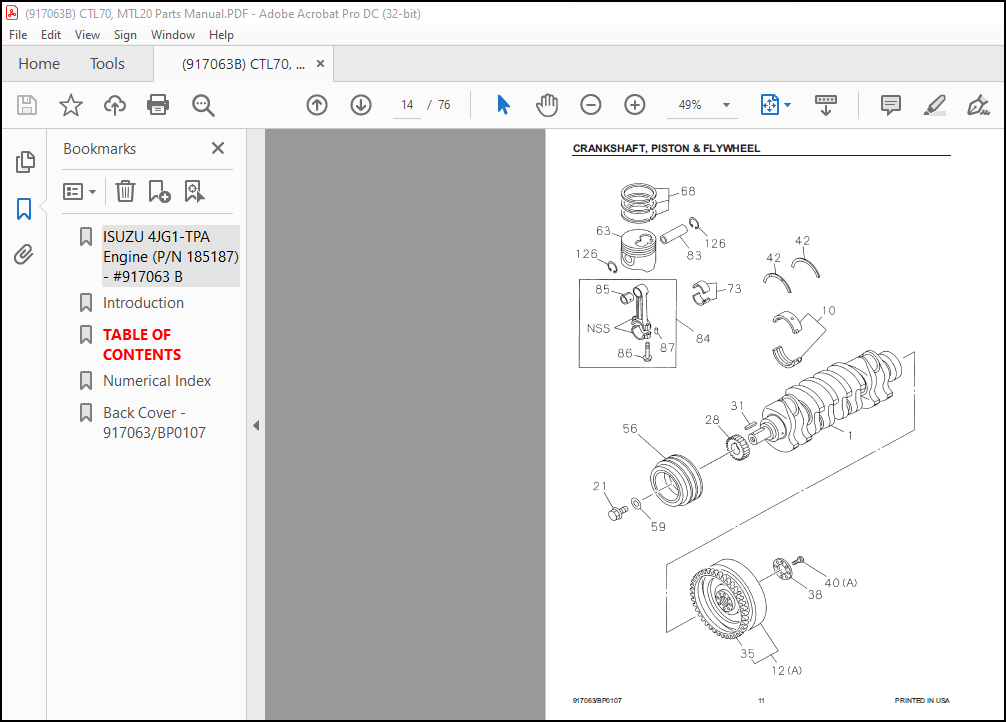

Crankshaft, Piston and Flywheel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Gear Case and Flywheel Housing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Engine Mounting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Manifold . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Ventilation System . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Water Pump . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Thermostat and Housing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Fan andFanBelt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Turbocharger System. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Fuel Injection System . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Fuel Filter and Bracket . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
FuelPump andPipe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Oil Cooler and Oil Filter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Oil Pump and Oil Strainer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
Oil and Vacuum Piping; Engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
Electrical Control Parts. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
Starter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
Generator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
Injection Pump . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
Governor; Injection Pump . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
Feed Pump; Injection Pump . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57
Coupling; Injection Pump . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
SubTank . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61
FuelTank. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63
Water Sedimenter; Fuel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65
Numerical Index . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68
