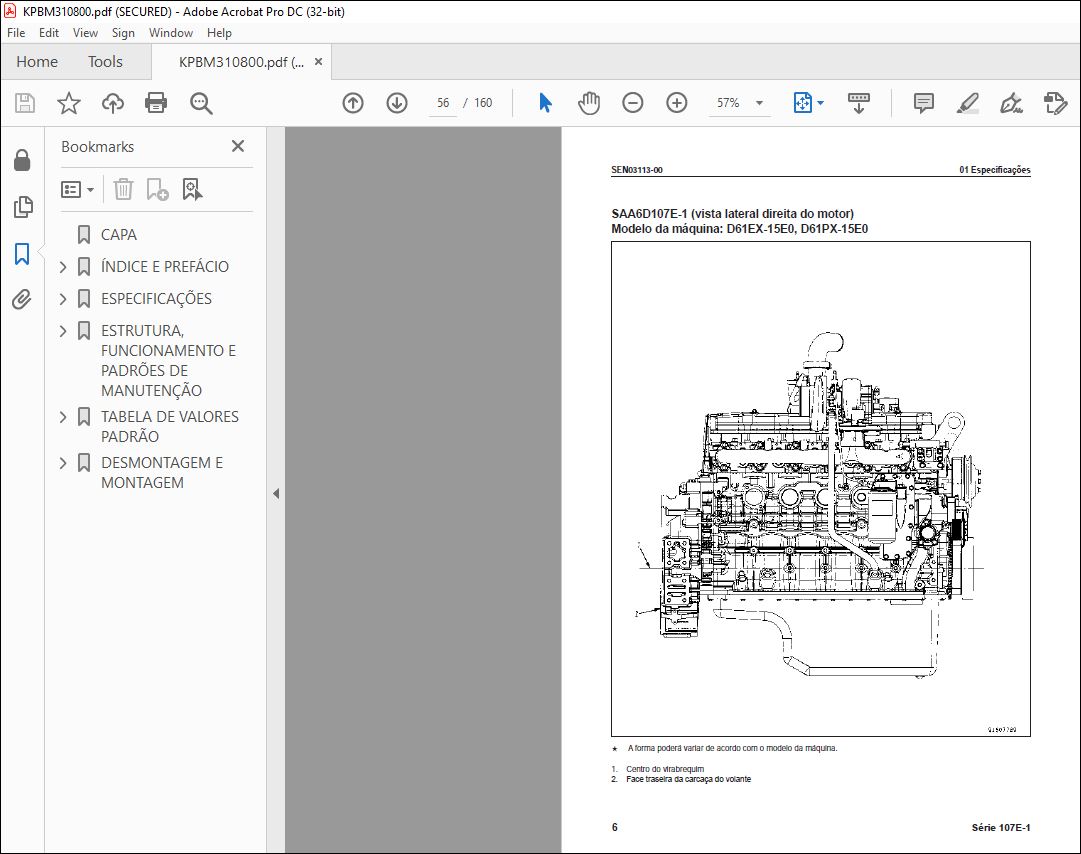

IMAGES PREVIEW OF THE MANUAL:

DESCRIPTION:

Komatsu SÉRIE 107E-1 MOTOR Manual de Oficina KPBM310800 – PDF DOWNLOAD

Composição do manual de oficina:
O conteúdo deste manual de oficina é mostrado junto ao nº de formulário em uma lista.
Obs. 1: Mantenha sempre a versão mais recente deste manual de acordo com essa lista e utilize-o de modo apropriado.
As marcas que aparecem à direita do nº de formulário trazem o seguinte significado:
○: Nova edição (a ser arquivada adicionalmente)
●: Revisão (a ser substituída para cada nº de formulário)
Obs. 2: Este manual de oficina pode ser fornecido para cada nº de formulário.
Obs. 3: Para arquivar este manual de oficina em uma encadernação especial, manuseie-o da seguinte maneira:
• Coloque um divisor no alto de cada seção no arquivo, após combinar o nº da cuba com o nº indicado ao lado de
cada Nome de Seção mostrado na tabela abaixo.
• Arquive a visão geral e outros materiais nas seções segundo a ordem mostrada abaixo, e utilize-os de maneira
apropriada.

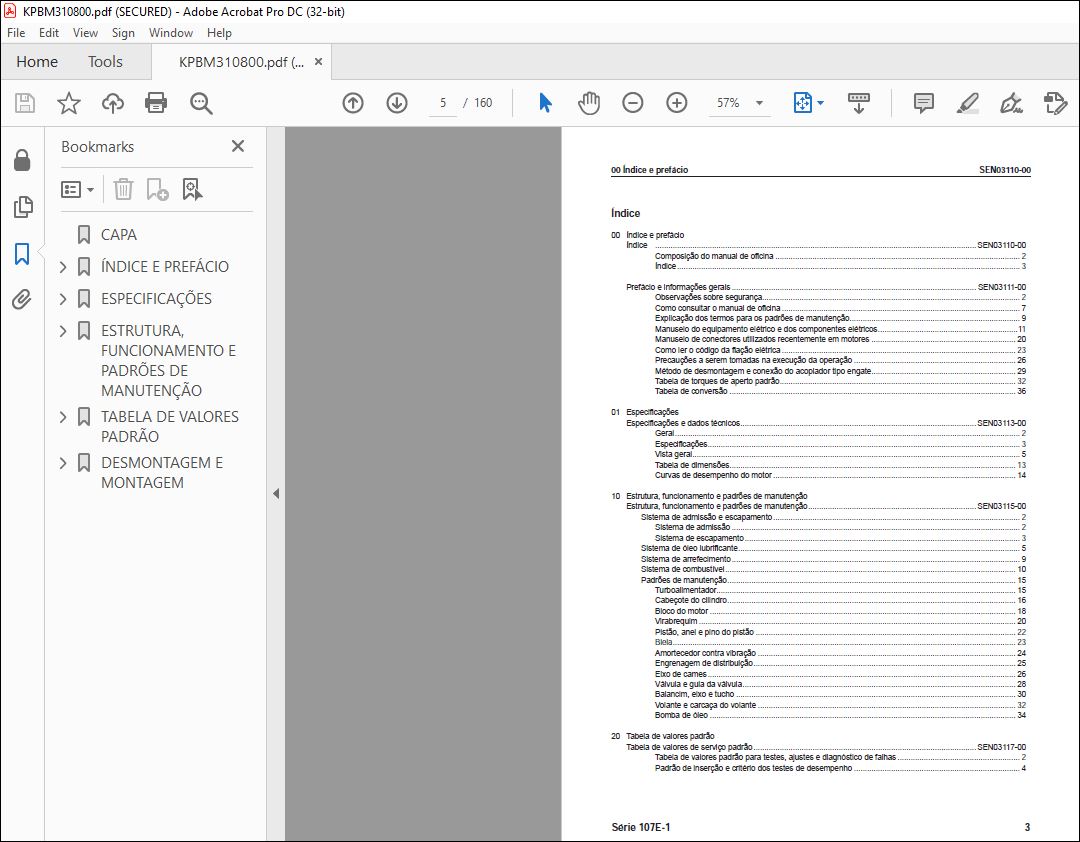

TABLE OF CONTENTS:

Komatsu SÉRIE 107E-1 MOTOR Manual de Oficina KPBM310800 – PDF DOWNLOAD

CAPA 1
ÍNDICE E PREFÁCIO 3
ÍNDICE 3
Composição do manual de oficina 4
Índice 5
PREFÁCIO E INFORMAÇÕES GERAIS 9
Observações sobre segurança 10
Como consultar o manual de oficina 15
Explicação dos termos dos padrões de manutenção 17
Manuseio do equipamento elétrico e dos componentes hidráulicos 19
Conectores utilizados recentemente nos motores Tier 3 28
Como ler o código da fiação elétrica 31
Precauções na execução das operações 34
Método de desmontagem e conexão do acoplador tipo dinamômetro 37
Tabela de torques de aperto padrão 40
Tabela de conversão 44
ESPECIFICAÇÕES 51
ESPECIFICAÇÕES E DADOS TÉCNICOS 51
Geral 52
Especificações 53
Vista geral 55
Tabela de dimensões 63
Curvas de desempenho do motor 64
ESTRUTURA, FUNCIONAMENTO E PADRÕES DE MANUTENÇÃO 69
Sistema de admissão e escapamento 70
Sistema de admissão 70
Sistema do escapamento 71
Sistema do óleo lubrificante 73
Sistema de arrefecimento 77
Sistema de combustível 78
Padrões de manutenção 83
Turboalimentador 83
Cabeçote do cilindro 84
Bloco do cilindro 86
Virabrequim 88
Pistão, anel do pistão e pino do pistão 90
Biela 91
Amortecedor de vibrações 92
Engrenagem de distribuição 93
Eixo de cames 94
Válvula e guia da válvula 96
Balancim, eixo e tucho 98
Volante e carcaça do volante 100
Bomba de óleo 102
TABELA DE VALORES PADRÃO 105
Tabela de valores padrões para testes, ajustes e diagnóstico de falhas 106
Critério de testes de desempenho e padrão de amaciamento 108
DESMONTAGEM E MONTAGEM 111
INFORMAÇÕES GERAIS SOBRE MONTAGEM E DESMONTAGEM 111
Como ler este manual 112
Lista dos materiais de recobrimento 114
Lista das ferramentas especiais 117
DESMONTAGEM E MONTAGEM, PARTE 1 119
Desmontagem geral do motor 120
DESMONTAGEM E MONTAGEM, PARTE 2 135
Montagem geral do motor 136
