FILE DETAILS:

Kramer Allrad Baggerlader 616 S Ersatzteilliste – PDF DOWNLOAD

Language : German
Pages : 425
Downloadable : Yes
File Type : PDF

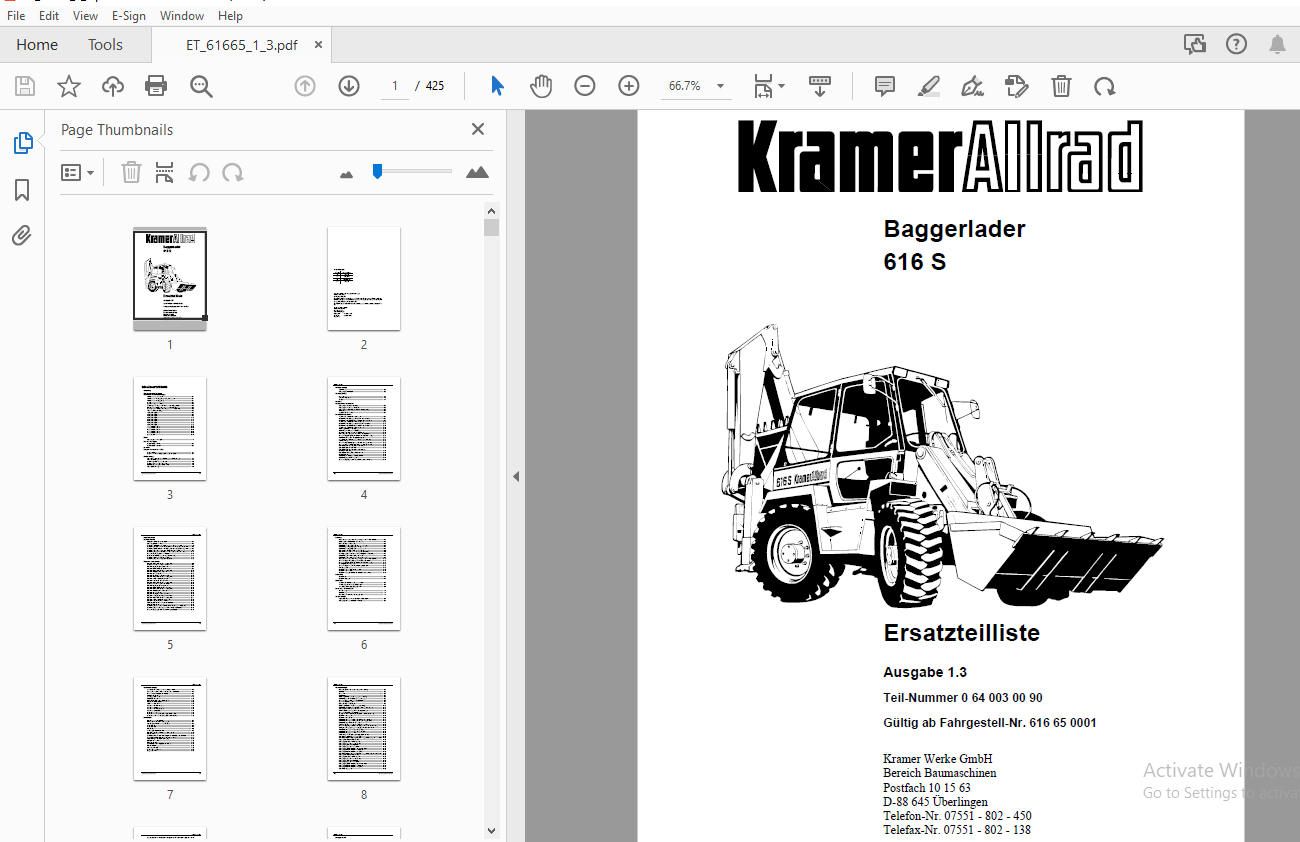

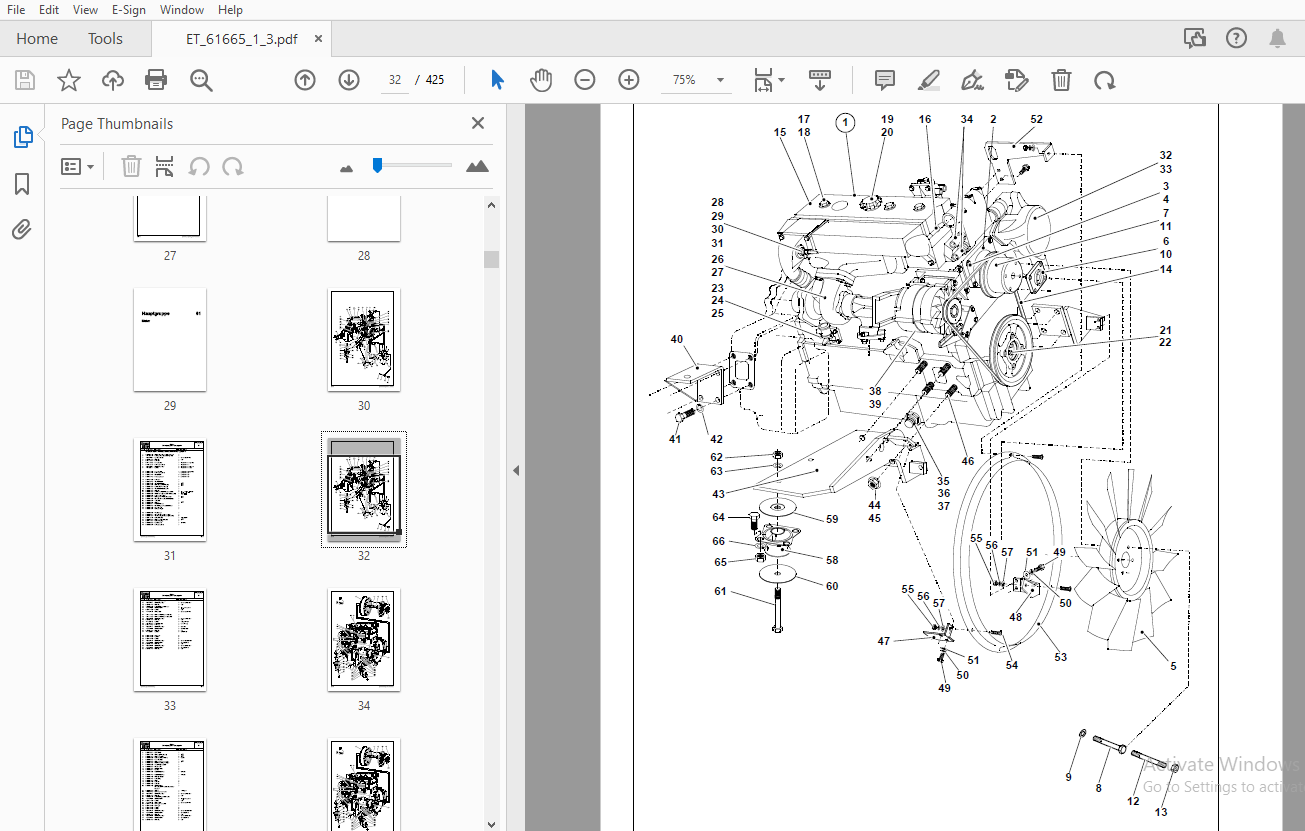

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

Kramer Allrad Baggerlader 616 S Ersatzteilliste – PDF DOWNLOAD

Einleitung
Wartungs- und Dichtsätze
Elektrische Steckverbindungen
Wartungssatz für „1 Durchsicht“ 00-1
Wartungssatz für Wartungsplan „C“ und „2 Durchsicht“ 00-1
Wartungssatz für Wartungsplan „D“ 00-1
Dichtsätze 00-2
Dichtsätze für Hydraulik-Steuergerät 00-2
Aufstellung von O-Ringen an Dichtkegelverschraubungen (DKO) 00-3
O-Ringe für Einschraubverschraubungen mit UNF-Gewinde 00-3
Dichtringe für Einschraubverschraubungen mit metrischem Gewinde 00-4
Elektrische Steckverbindungen 00-6
1-polige Steckergehäuse 00-8
2-polige Steckergehäuse 00-8
3-polige Steckergehäuse 00-8
4-polige Steckergehäuse 00-10
5-polige Steckergehäuse 00-10
6-polige Steckergehäuse 00-12
7-polige Steckergehäuse 00-12
8-polige Steckergehäuse 00-12
11-polige Steckergehäuse 00-14
13-polige Steckergehäuse 00-14
20-polige Steckergehäuse 00-14
21-polige Steckergehäuse 00-14
37-polige Steckergehäuse 00-14
Diverse Bauteile 00-14
Motor
Befestigungsteile – Wartungsteile 01-2
Kraftstoffleitungen
Kraftstoffleitung – Vorlauf 08-2
Kraftstoffleitung – Rücklauf 08-2
Luftfilter
Doppel – Luftfilter SO 1228/5
Serien-Luftfilter 10-2
Doppel – Luftfilter für staubigen Arbeitseinsatz SO 1228/6 10-4
Motorkühlung
Wasserkühler – Befestigung – Kühlerleitungen – Entlüftungsleitung 15-2
Wasserüberlaufleitung 15-2
Kühlerleitung Motor – Wasserkühler oben 15-6
Kühlerleitung Wasserkühler – Motor unten 15-6
Entlüftungsleitung Ausgleichbehälter – Motor 15-6
Wasser-Überlaufleitung 15-6
I-2 ET 616 65 * Ausgabe 1 3 * 64e0130 ivz
Inhaltsverzeichnis
Kraftstoffanlage
Kraftstoffanlage 16-2
Befestigung Kraftstoffbehälter 16-2
Gasregulierung
Gasregulierung 17-2
Abstellvorrichtung für Motor 17-2
Handgas 17-4
Rahmen
Bodenwanne- Dämmatten
Befestigung der Hinterachse am Rahmen 20-2
Befestigung der Vorderachse am Rahmen 20-2
Befestigung des Tieflöffelbaggers TB65 od TB80 am Rahmen 20-2
Pendelachssperre 20-2
Abdeckbleche – Dämmatten 20-4
Hydrostat Fahrantrieb
Verstellpumpe – Verstellmotor – Gelenkwelle 22-2
Einzelteile für Verstellpumpe 0 00 361 80 97 Üy 616 65 0197 22-4
Einzelteile für Verstellmotor 0 00 361 58 05/59 05 Üy 616 65 0197 22-8
Verstellpumpe – Verstellmotor – Hydr -Installation 22-10
Einzelteile für Verstellpumpe 0 00 361 23 98 yÜ 616 65 0198 22-10
Einzelteile für Verstellmotor 0 00 361 70 05/71 05 yÜ 616 65 0198 22-14
Verstellpumpe – Verstellmotor – Hydr -Installation 22-16
Saugleitung Ölbehälter – Verstellpumpe 22-16
SHD-Leitung Verstellpumpe – Verstellmotor 22-16
Steuerleitung Verstellpumpe PS – Verstellmotor X1 22-16
Filterleitung Verstellpumpe Fe – Druckfilter – Verstellpumpe Fa 22-16
Rücklaufleitung Querspülung Verstellmotor T2 – Rücklaufl Lenkung 22-18
Druckleitung Bremspedal – Verstellpumpe Z (Inchen) 22-18
Kurzschlußleitung Temperaturregler – Saugleitung Verstellpumpe 22-18
Abschleppleitung 22-18
Rücklaufleitung Verstellpumpe – Verstellmotor – Öltemperaturregler 22-18
Rücklaufleitung vom Öltemperaturregler zum Kühler und zum Tank 22-20
Getriebeblock kpl – Getriebegehäuse – Getriebeteile 22-22
Getriebe (Serie) 20 km/h SO 1342/1 22-22
Getriebeblock kpl – Getriebegehäuse – Getriebeteile –
Schaltung für Schnellgang 22-28
Getriebe (Schnellganggetriebe) 39 km/h SO 1342 22-28
Schaltung Schnellgang 22-34
Druckleitung Verstellpumpe – Magnetventil A/P 22-34
Druckleitung Magnetventil – Zylinder 22-34
Rücklaufleitung Magnetventil – Rücklaufleitung Differentialsperre 22-34
Bremspedal – Bremsscheibe – Einzelteile 24-2
Befestigung Handbremsseilzug 24-2
Bremspedal – Bremsleitungen – Ventile – Druckspeicher – Druckschalter 24-6
Druckleitung Abschaltventil A2 – Bremspedal A11 – Druckspeicher u Druckschalter 24-6
Druckleitung Bremspedal A 21 – Verstellpumpe (Inchen) – Doppelrückschlagventil 24-8
Druckleitung Doppelrückschlagventil – Vorderachse links und rechts 24-8
Druckleitung Abgang Verschraubung evT – Bremse Hinterachse links u rechts 24-10
Rücklaufleitung Bremspedal A 51 – Ölbehälter 24-10
Rücklaufleitung Handbremsventil – Magnetventil Diff -Sperre 24-10
Druckleitung Handbremsventil – Bremspedal 24-12
Druckleitung Doppelrückschlagventil – Handbremsventil 24-12
Planeten – Lenkachsen
Einzelteile Achse – Differentialsperre – Lenkzylinder 26-2
Hinterachse – Vorderachse Üy 616 65 0197 26-2
Einzelteile (Kegelradsatz) Üy 616 65 0197 26-4
Einzelteile (Differential-Korb) Üy 616 65 0197 26-8
Einzelteile Achse – Differentialsperre – Lenkzylinder 26-10
Einzelteile Achsbrücke Üy 616 65 0197 26-10
Einzelteile nur für Hinterachse 26-12
Einzelteile Gelenkgehäuse Üy 616 65 0197 26-14
Einzelteile Achse – Differentialsperre – Lenkzylinder 26-16
Einzelteile Abtrieb u Bremse Üy 616 65 0197 26-16
Einzelteile Lenkzylinder Üy 616 65 0197 26-18
Einzelteile Achse – Differentialsperre – Lenkzylinder 26-20
Hinterachse – Vorderachse yÜ 616 65 0198 26-20
Einzelteile (Kegelradsatz) yÜ 616 65 0198 26-22
Einzelteile (Differential-Korb) yÜ 616 65 0198 26-26
Einzelteile Achse – Differentialsperre – Lenkzylinder 26-28
Einzelteile Achsbrücke yÜ 616 65 0198 26-28
Einzelteile nur für Hinterachse 26-30
Einzelteile Gelenkgehäuse yÜ 616 65 0198 26-32
Einzelteile für Doppelgelenkwelle yÜ 616 65 0198 26-32
Einzelteile Achse – Differentialsperre – Lenkzylinder 26-34
Einzelteile Abtrieb u Bremse yÜ 616 65 0198 26-34
Einzelteile Lenkzylinder yÜ 616 65 0198 26-38
Betätigung Differentialsperre – Hydraulik-Installation 26-40
Betätigung Differentialsperre 26-40
Druckleitung Abg Druckfilter – Magnetventil – Differentialsperre Vorderachse 26-40
Druckleitung Abg Verschraubung evT- Differentialsperre Hinterachse 26-40
Rücklaufleitung Magnetventil – Rücklaufleitung Bremspedal 26-40
Hydrostatische Lenkung – Hydr Pumpe – Magnetventil – Ventile – Ölleitungen 27-2
Saugleitung Hydraulikölbehälter – Lenkungspumpe 27-2
Hydraulikpumpe für die Lenkung 27-2
Druckleitung Lenkungspumpe – Abschaltventil – Lenkung 27-4
Druckleitung Lenkung (Abgang L) – zum Sperrventil L 27-6
Druckleitung Lenkung (Abgang R) – zum Sperrventil R 27-6
Sperrventil A – Umschaltventil P – Lenkzylinder hinten rechts 27-6
Sperrventil S – Umschaltventil T – Lenkzylinder hinten links 27-6
Nachsaugung Lenkzylinder Hinterachse (ab Fahrgst Nr 616 65 0048) 27-8
Druckleitung Sperrventil B – Lenkzylinder Vorderachse L 27-8
Druckleitung Sperrventil S – Lenkzylinder Vorderachse R 27-8
Hydrostatische Lenkung – Hydr Pumpe – Magnetventil – Ventile – Ölleitungen 27-10
Rücklaufleitung Lenkung (Abgang T) – zum Hydraulikölbehälter 27-10
Rücklaufleitung Querspülung Verstellmotor T2 – Rücklaufl Lenkung 27-10
Nachsaugleitung für die Lenkung 27-10
Rücklaufleitung Sperrventil – Rücklaufleitung Bremsventil 27-10
Lenkungssynchronisierung 27-12
Einzelteile für Sperrventil und Magnetventil 27-14
Einzelteile für Sperrventil 27-14
Einzelteile für Magnetventil 0 00 361 46 87 (Umschaltventil 4/2) 27-14
Fahrersitz
Einzelteile Fahrersitz 29-2
Einzelteile Drehgestell 29-6
Blechteile
Abdeckbleche – Radabdeckungen vorne und hinten 30-2
Abdeckgummi zwischen den Radabdeckungen 30-2
Teile laut STVZO für Schnellgang SO 1067/4 30-6
Bereifung – Schneeketten
Serienbereifung 31-2
Sonderbereifung 31-2
Schneeketten SO 1295 09 für Bereifung 16/70-24 31-2
Auspuffanlage
Abgassammeldämpfer – Nachschalldämpfer – Abdeckbleche 32-2
Befestigung Abgassammeldämpfer an Fahrerhaus 32-2
Armaturenbrett – Seitenkonsole – Kontrollampen – Schalter 33-2
Scheinwerfer – Schalter – Anlasser – Lichtmaschine – Batteiekabel 33-8
Rückleuchten am Fahrerhaus SO 1380/00 33-8
Ballastgewicht SO 580/04 33-8
Lenkungssynchronisierung 33-12
Kabelbäume – Einzelteile 33-14
Elektrische Ausrüstung für Frontanbaugeräte 33-20
Steckdose für Fremdstarthilfe 33-20
Motorvorwärmung 220 V 33-20
Scheibenwischer der Frontscheibe 33-24
Scheibenwaschanlage vorne 33-24
Scheibenwischer der Heckscheibe 33-24
Scheibenwaschanlage hinten 33-24
Rundumkennleuchte 33-26
Rundumkennleuchte am Fahrerhaus angebracht SO 01206/15 33-26
Zusatzscheinwerfer am Fahrerhaus angebracht SO 01382/00 33-26
Fahrerhaus
Fahrerhaus kpl – Fahrerhausteile 34-2
Frontscheibe – Heckscheibe – Außenspiegel 34-2
Abdichtung am Fahrerhaus vorne – Lagerbock 34-2
Heckscheibe oben 34-4
Heckscheibe unten 34-4
Fahrerhaustüren 34-6
Arretierung für Fahrerhaustür oben 34-8
Einzelteile Fahrerhaus – Mittelkonsole – Seitenkonsole 34-10
Fahrerhausdach 34-12
Sonderdach mit Sichtscheibe und Schutzgitter bei Gabelstapleranbau SO 596 01 34-12
Dach mit FOPS-Schutzgitter und Alu-Dachluke SO 596 02 34-12
Motorraumklappe – Einzelteile – Befestigung 34-14
Blechteile – Dämmatten 34-16
Innenverkleidungen 34-20
am Fahrerhaus hinten – Baggerpult und Fußraum 34-20
Fahrerhausbefestigung 34-22
Befestigung Fahrerhaus 34-22
Beifahrersitz links SO 579 01 34-22
Klappsitz 00579-03 34-22
Hydraulikpumpenantrieb – Hydraulikpumpe für Ladeanlage 36-2
Ölbehälter 36-2
Rücklauffilter 36-2
Belüftungsfilter 36-4
Saugleitung Ölbehälter – Hydraulikpumpe für Ladeanlage 36-4
Druckleitung von der Hydraulikpumpe zum Steuergerät 36-4
Rücklaufleitung vom Steuergerät zum Ölbehälter 36-4
Minimeßleitung Steuergerät 36-6
Hydraulikpumpe für Heckbagger 36-8
Saugleitung Ölbehälter – Hydraulikpumpe Heckbagger 36-10
Druckleitung Hydraulikpumpe Heckbagger – Steuergerät Heckbagger 36-10
Befestigung Druckleitung am Fahrzeug 36-10
Druckweiterleitung Steuergerät – Druckleitung Heckbagger 36-10
Rücklaufleitung Heckbagger – Ölbehälter 36-10
Steuergerät – Steuergerätbetätigung (Einzelteile siehe folgende Seiten) 36-12
Einzelteile für Steuergeräte 36-14
Einzelteile für Steuerhebel 36-16
Druckleitung Steuergerät – Hubzylinder (Heben) – Magnetventil B 36-18
Druckleitung Steuergerät – Hubzylinder (Senken) – Magnetventil A 36-18
Druckleitung Magnetventil PB – Druckspeicher 36-20
Abgang Leitung Druckspeicher – Druckbegrenzungsventil 36-20
Rücklaufleitung Magnetventil PA – Druckbegrenzungsventil – Rückl Lenkung 36-20
Betätigung Schwingungsdämpfer – mit Kippschalter im Armaturenbrett 36-20
Druckleitung Steuergerät – Kippzylinder (Einkippen) 36-22
Druckleitung Steuergerät – Kippzylinder (Auskippen) 36-22
Druckleitung Steuergerät – 3 Steuerkreis 36-24
Anbausatz hydr Steckkupplungen am Kippzylinder SO 1058/4 36-26
Hubrahmen, Kipphebel, Kippstange, Lagerungen 36-28
Hubrahmen, Hubrahmenlager, Lagerung Hub-u Kippzylinder bis Fgst-Nr 616 65 0047 36-28
Lagerung Hubrahmen am Fahrzeugrahmen 36-28
Befestigung Hubzylinder am Fahrzeugrahmen 36-28
Befestigung Kippzylinder am Fahrzeugrahmen 36-28
Befestigung Kippstange am Kipphebel 36-28
Befestigung Kippzylinder am Kipphebel 36-30
Befestigung Kipphebel und Hubzylinder am Hubrahmen 36-30
Befestigung Schnellwechselplatte am Hubrahmen 36-30
Befestigung Schnellwechselplatte an Kippstange 36-30
Hubrahmen, Hubrahmenlager, Lagerung Hub-u Kippzylinder ab Fgst-Nr 616 65 0048 36-32
Lagerung Hubrahmen am Fahrzeugrahmen 36-32
Befestigung Hubzylinder am Fahrzeugrahmen 36-32
Befestigung Kippzylinder am Fahrzeugrahmen 36-32
Befestigung Kippstange am Kipphebel 36-34
Befestigung Kippzylinder am Kipphebel 36-34
Befestigung Kipphebel und Hubzylinder am Hubrahmen 36-34
Befestigung Schnellwechselplatte am Hubrahmen 36-34
Befestigung Schnellwechselplatte an Kippstange 36-34
Hubzylinder – Kippzylinder 36-36
Hubzylinder ( 60/110 – 735 mm Hub – 1083 lg ) bis Fgst-Nr 616 65 0047 eingebaut 36-36
Hubzylinder ( 60/110 – 735 mm Hub – 1083 lg ) ab Fgst-Nr 616 65 0048 eingebaut 36-36
Kippzylinder ( 45/115 – 562 mm Hub – 1332 lg ) 36-38
Kippzylinder ( 45/115 – 562 mm Hub – 1332 lg ) 36-38
Kippzylinder ( 50/115 – 562 mm Hub – 1332 lg ) 36-40
Schnellwechselrahmen – Hydraulikzylinder –
Hydraulik-Installation 36-42
Schnellwechselrahmen 36-42
Hydraulik-Installation (Betätigungszylinder – Schnellwechselplatte – Hubrahmen) 36-42
Hydraulikzylinder an der Schnellwechselplatte 36-44
Hydraulikzylinder an der Schnellwechselplatte 36-44
Drosselkombination am Kippzylinder 01388-00 36-46
Rohrbruchsicherung am Hubzylinder 01376-01 36-46
Rohrbruchsicherung für Hubzylinder 01376-10 36-48
Rohrbruchsicherung für Kippzylinder 01376-10 36-48
Rohrbruchsicherung mit Kugelhahn und Blende für Hubzylinder 01376-11 36-50
Rohrbruchsicherung mit Kugelhahn und Blende für Kippzylinder 01376-11 36-50
Anbauteile für Hubgerüst Typ 0126611 36-52
Fahrerhausheizung
Heizung und Lüftung
Einzelteile für Heizgebläse – Vor-und Rücklaufleitung zum Motor 41-2
Heizung bis Fahrgstell-Nr : 616 65 0086 41-2
Einzelteile zur Heizung bis Fahrgestell-Nr : 616 65 0086 41-6
Heizung ab Fahrgestell-Nr : 616 65 0087 41-8
Eberspächer Zusatzheizung D1L C 41-12
Ladeschaufeln für
Schnellwechseleinrichtung
Ladeschaufel zu Kramer Schnellwechseleinrichtung SO 1339/13/14 41/3-2
Leichtgutschaufel zu Kramer Schnellwechseleinrichtung SO 1339/15 41/3-2
Greiferschaufelteile 41/3-4
Greiferschaufel zu Kramer Schnellwechseleinrichtung SO 1339/3/4 (Ausführung 1) 41/3-4
Greiferschaufel zu Kramer Schnellwechseleinrichtung SO 1339/3/4 (Ausführung 2) 41/3-6
Hydraulik-Installation – Hydraulikzylinder 41/3-8
Hydraulik-Installation: Greiferschaufel zu Kramer Schnellwechseleinrichtung 41/3-8
Hubzylinder 40/80 – 220 mm Hub 41/3-10
Seitenschwenkschaufelteile – Hydraulikzylinder – Hydraulik-Installation 41/3-12
Seitenschwenkschaufel zu Kramer Schnellwechseleinrichtung SO 1339/6 41/3-12
Hydraulikzylinder 50/80 – 624 mm Hub – 976 lang 41/3-14
Hydraulik-Installation 41/3-14
Sperrgutschaufel mit Klammer zu Kramer Schnellwechseleinrichtung SO 1339/16 41/3-16
Hydraulik-Installation an der Sperrgutschaufel 41/3-18
Hubzylinder 40/80 – 220 mm Hub 41/3-20
Stapeleinrichtung zu Kramer Schnellwechseleinrichtung SO 1339/9/12 41/4-2
Teleskopschwenkkran – Einzelteile 41/4-4
Einzelteile für den Schwenkzylinder 41/4-6
Hydraulik-Installation am Teleskopschwenkkran 41/4-6
Sonstige Anbaugeräte
für Schnellwechseleinrichtung
Baumverpflanzgerät zu Kramer Schnellwechseleinrichtung SO 551/8/9 41/5-2
Werkzeuge, Zubehör und Schlüssel
Hinweisschilder, Zierstreifen 43-2
Hinweisschilder für Sonderöle 43-4
Werkzeugsatz kpl 43-6
Schlüssel ( bei Ersatzbedarf Schlüssel-Nr beachten ) 43-6
Sicherheitspaket SO 1151/1 43-8
Diebstahlsicherung 43-8
Zusatzausrüstung für aggressive Medien 43-8
