Laverda Moissonneuse-batteuse Automotrice M75 Manuel des pièces détachées – PDF DOWNLOAD

Laverda Moissonneuse-batteuse Automotrice M75 Manuel des pièces détachées – PDF DOWNLOAD

FILE DETAILS:

Laverda Moissonneuse-batteuse Automotrice M75 Manuel des pièces détachées – PDF DOWNLOAD

Language : French
Pages :332
Downloadable : Yes
File Type : PDF

TABLE OF CONTENTS:

Laverda Moissonneuse-batteuse Automotrice M75 Manuel des pièces détachées – PDF DOWNLOAD

GROUPE : Moteur
PLANCHE I Reservoir a combustible, alimentation
2 Aspiration, echappement
3 Refroidissement
4 Prise de mouvement
5 Filtres
GROUPE : Transmission
PLANCHE 6 Variateur de vitesse – jusqu’a machine 130.320
7 Varioteur de vitesse – a partir machine 130.321
8 Engrenages de la boite de vitesses
9 Boite de vitesses
IO Essieu avant et reducteurs
GROUPE : Commandes
PLANCHE I I Commande du dispositif de battage
I 2 Accelertaeur
13 Freins
14 Pedale de variateur – Levier de vitesses
15 Appareils de controle
16 Variateur (Mecanisme d’articulation} pour verin double effet
jusqu’o 130.320
· 17 _ Variateur (Mecanisme d’articulation) pour verin double effet a partir 130.321 ·
18 Batterie • Regulateur – Faisceaux de liaison
19 Installation electrique
20 Commqnde de direction
2 I Roues directrices (oncien montage)
22 Roues directrices (nouveau montage)
GROUPE : Chassis
PLANCHE 23 Armature de chassis
24 Plateforme de conduite
25 Poste de conduite
GROUPE : Plateforme d’alimentation
PLANCHE 26
Rabatteur
Support de rabatteur (ancien montage)
Support de rabatteur (nouveau montage)
Commande de lame
Barre de coupe
Vis d’alimentotion
Plateforme d’alimentation
33 Couloir du convoyeur d’alimentation
34 Convoyeur d’alimentation
35 Debrayage de l’alimentotion
36 Circuits hydrauliques (variateur simple effet)
37 Circuits hydrauliques (variateur double effet)
38 Commandes diverses de !’installation hydroulique (variateur
simple effet)
39 Commandes diverses de !’installation hydroulique (variateur
double effet)
40 Verins hydrauliques (detail) variateur simpl~ effet
41 Verins hydrauliques (detail) voriateur double effet
42 Relevage de plateforme
GROUPE : Battage
PLANCHE 43 Caisson du batteur
44 Engreneur et tire-paille
45 Batteur et commande
46 Variateur de vitesse du batteur (commonde)
47 Variateur de vitesse du batteur (poulies)
48 Contrebatteur
49 Table de reception – crible superieur
50 Caisson de ventilateur
5 I Ventilateur
52 Hotte de nettoyage
53 Caisson de hotte de nettoyage
54 Vis o grains et 6 otons
55 Caisson des secoueurs (ancien modele)
56 Caisson des secoueurs (nouveau modele)
57 Secoueurs
58 ~levateurs (tolerie)
59 Chaines d’elevateurs et vis de retour
60 Tarare (partie fixe) (ancien modele)
61 Tarare (partie mobile) (ancien modele)
62 Ventilateur de ta rare (ancien modele)
63 Plateforme d’ensachage (basse)
64 Co.rps de tremie et vis (ancien montage)
65 Transmission pour vis de tremie (ancien montage)
66 Corps de tremie et vis (nouveau montage)
67 Transmission pour vis de tremie (nouveau montage)
68 Renvoi d’angle de fond de tremie (nouveau montage)
GROUPE : lquipement machines mixtes tremieensachage
et accessoires
PLANCHE 69
PLANCHE 74
Elevateur et transporteur rehausses
Caisson du tarare (nouveau modele}
Caisson oscillant du tarare (nouveau modele}
Corps de tremie combinee et vis de vidage
Plateforme d’ensachoge pour tremie combinee
Outillage
Pieces d’adaptation de presse type 658 (montage someca)
Pie.r;es d’adaptation de presse type 658 (transmission)
Pieces d’adaptation de presse type 658 (fixation)
Plateforme d’ensachage (rehaussee fixe)
Plateforme d’ensachage (rehaussee mobile)
Emondoir
Accessoires supplementaires
Accessoires supplementaires
Accessoires pour battage divers
PARTIE : Moteur
PLANCHE 85 Bati moteur, culasse et couvercles
86 Carter bassin d’huile
87 Vilebrequin et volant moteur
88 Bielles, pistons et segments
89 Commande de distribution
90 Distribution et commonde de soupapes
91 Alimentation en combustible
92 Pompe d’i•njection PES 4A 60 B 410: L 4/~
93 Pompe d’injection PES -4 A 60 8 410 : L 4/30
94 Regulateur RAV 250 – I 450 A I
95 Reguloteur RPVA 300 – 1450 F 2
96 Pompe d’alimentation en combustible 755758
97 Pompe d’olimentotion en combustible 760 428
98 Porte-i njecteur
99 Con1mande de la pompe d’injection
100 f:choppement,- Admission
101 Ensemble de la lubrification
102 Refroidissement
103 Pompe a eau (detail)
104 Installation electrique – Dynamo – Regulateur
105 Dynamo 196 W
106 Demarreur
Repertoire Numerique

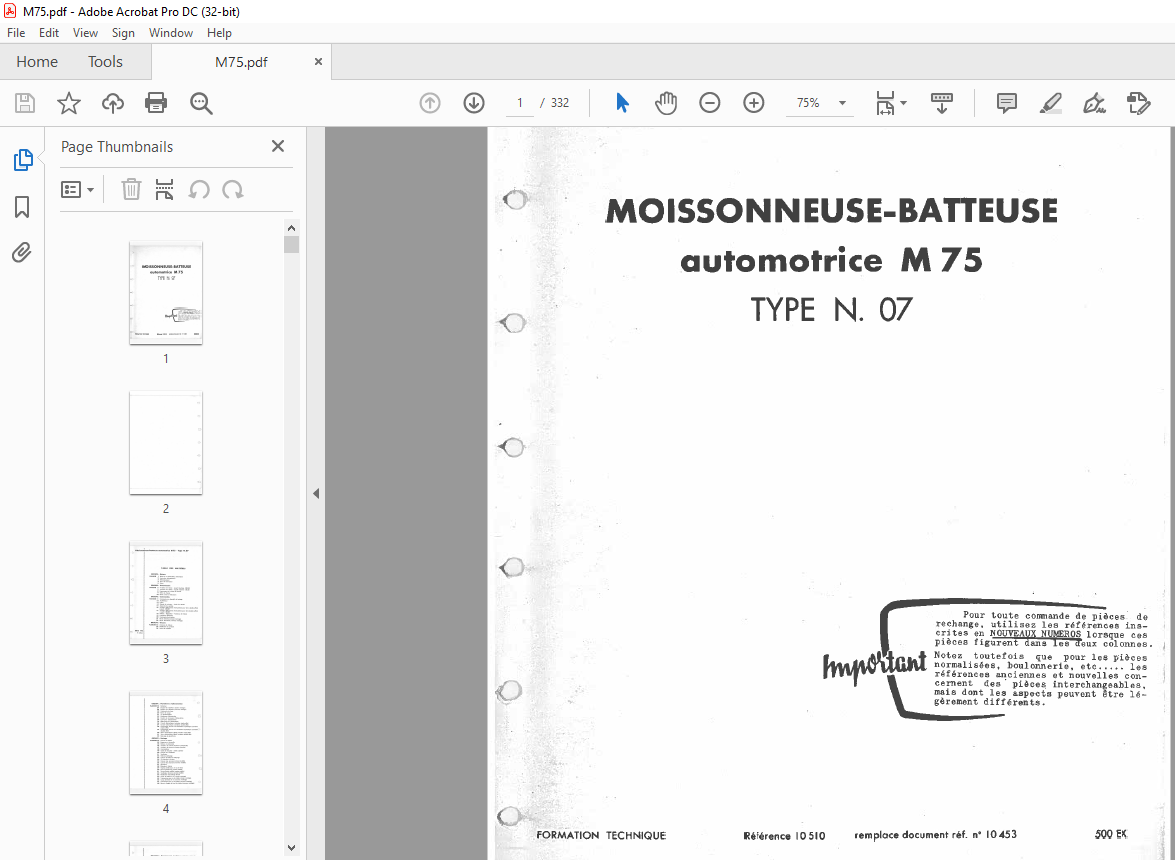

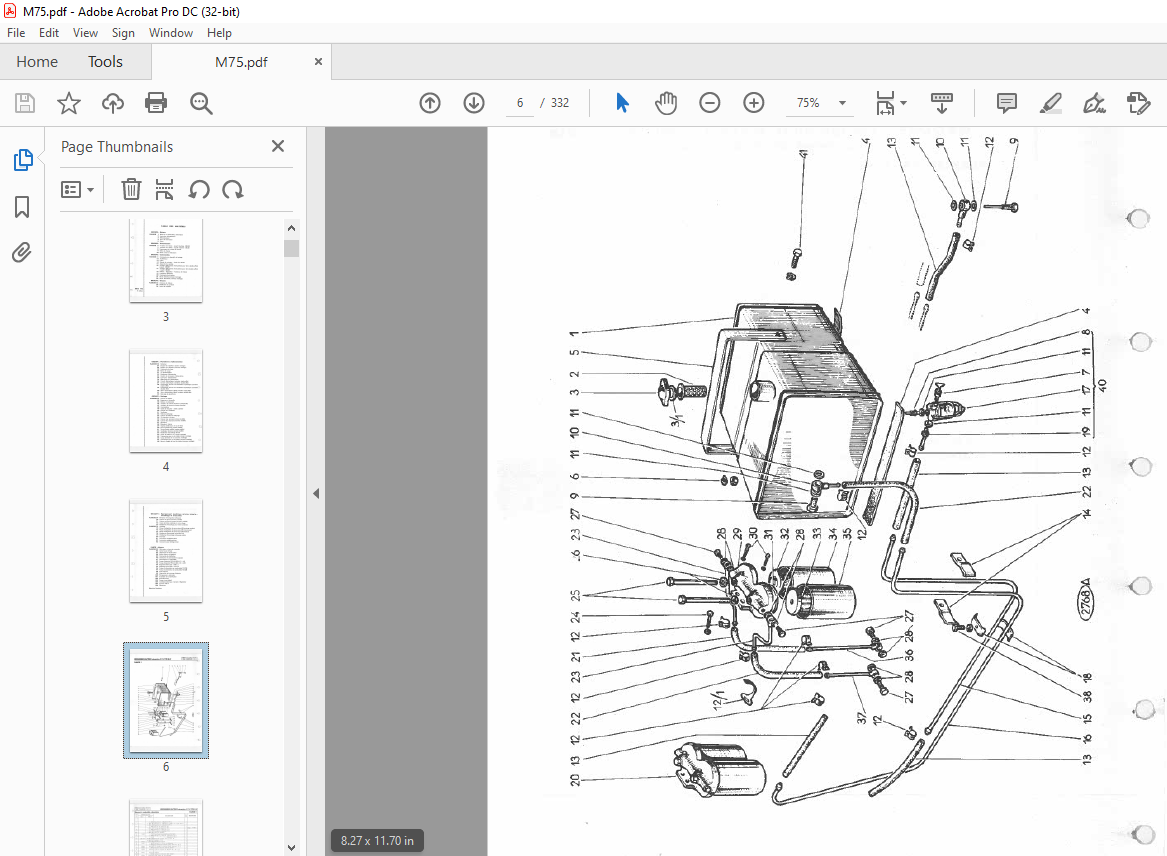

IMAGES PREVIEW OF THE MANUAL:
