Sany SCC700-K10503 Crawler Crane Assembly Parts Manual – PDF

Sany SCC700-K10503 Crawler Crane Assembly Parts Manual – PDF DOWNLOAD

FILE DETAILS:

Sany SCC700-K10503 Crawler Crane Assembly Parts Manual – PDF DOWNLOAD

Language : English
Pages : 479
Downloadable : Yes
File Type : PDF

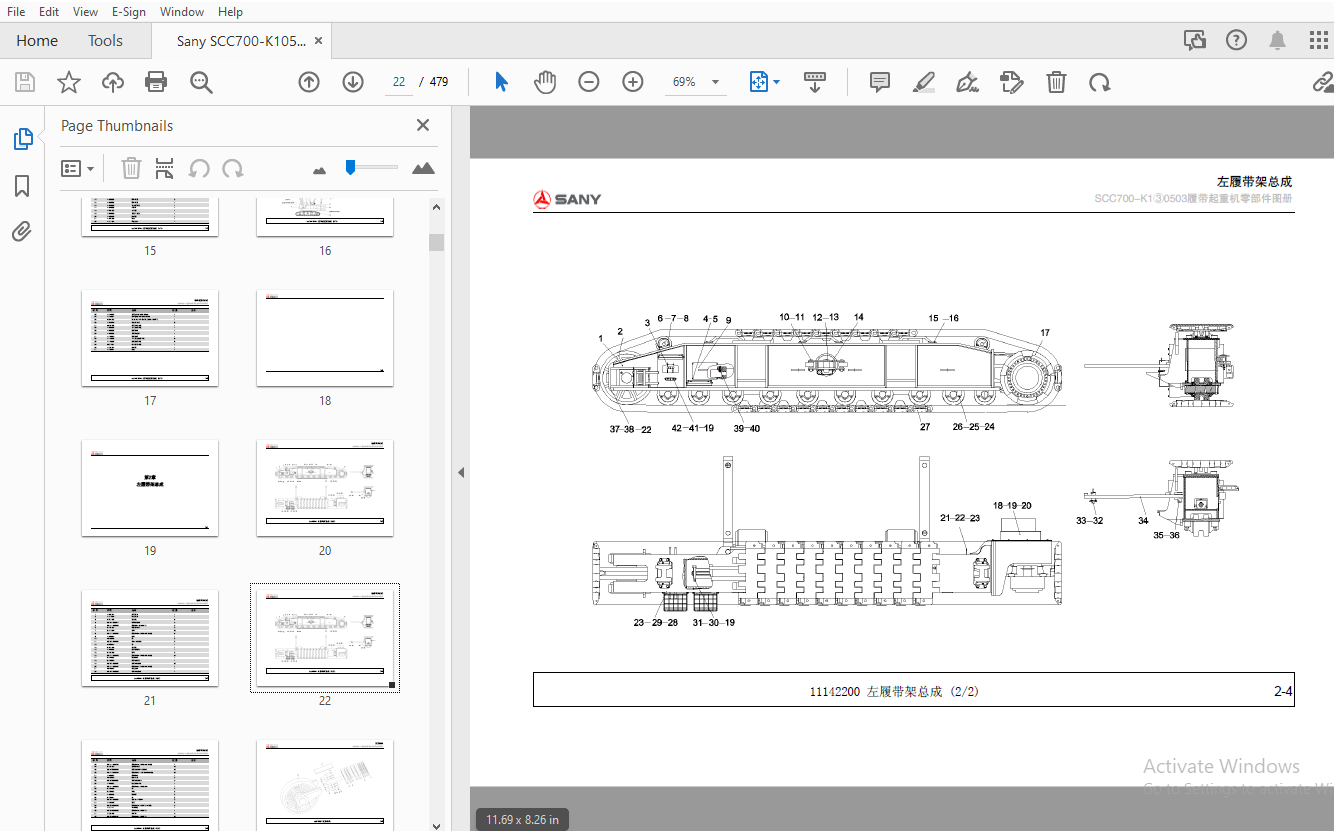

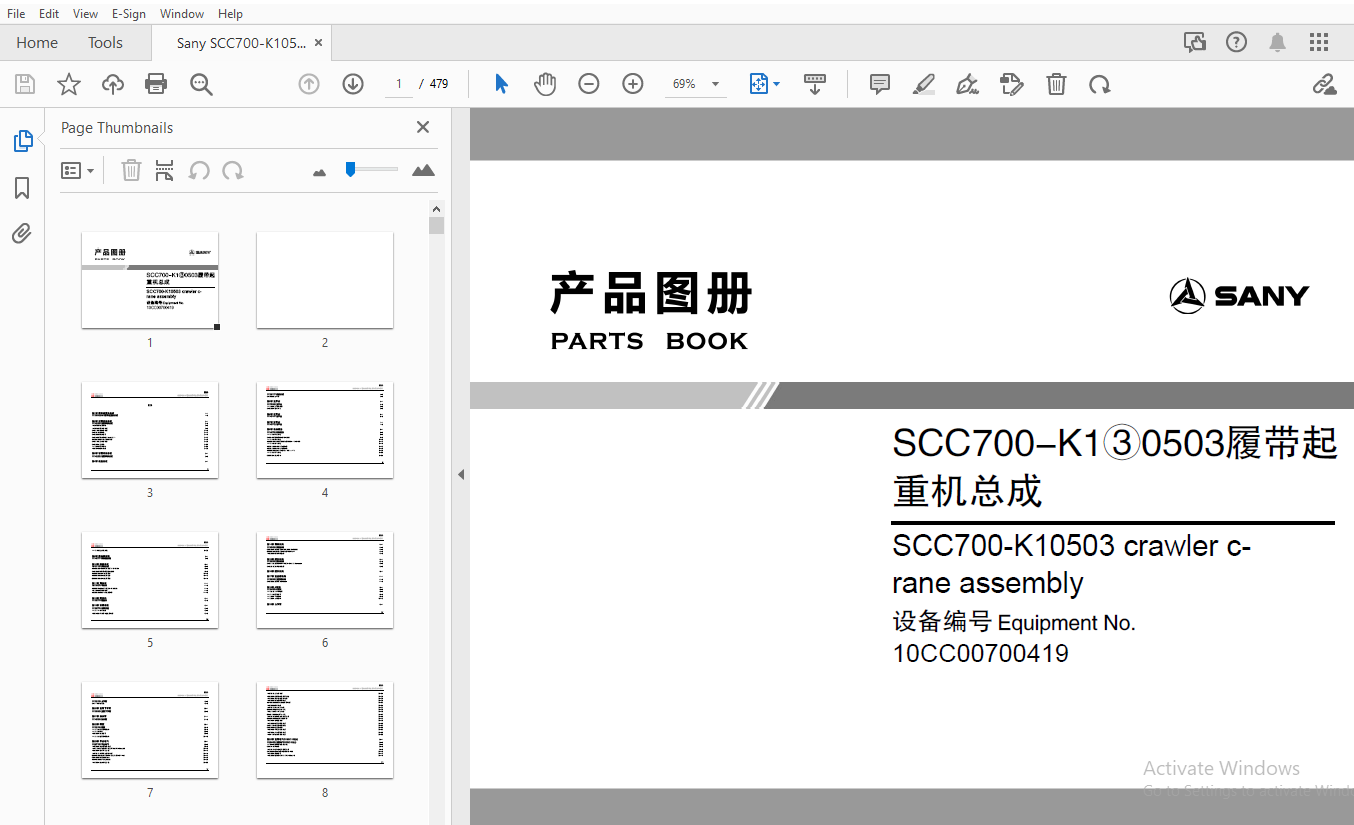

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

Sany SCC700-K10503 Crawler Crane Assembly Parts Manual – PDF DOWNLOAD

第1章 履带起重机总成 1-1
11130542001 履带起重机总成 1-2
第2章 左履带架总成 2-1
11142200 左履带架总成 2-2
11227538 张紧机构 2-6
11227539 导向轮总成 2-8
21022782 托链轮总成 2-10
21022818 托链轮 2-12
21024389 驱动装置 2-14
21024402 驱动轮Q80.1(a).1.2-1 2-16
A220800000114 减速机总成 2-18
21022783 支重轮总成 2-20
21022824 支重轮 2-22
11142203 履带组件 2-24
10083649 脚踏总成 2-26
第3章 右履带架总成 3-1
11142252 右履带架总成 3-2
第4章 底座总成 4-1
11126117 底座总成 4-2
21018905 水平仪 4-4
第5章 主平台 5-1
11178905 主平台 5-2
11126980 三圈保护器 5-6
21024821 接近开关 5-8
第6章 左平台 6-1
11149147 左平台 6-2
第7章 右平台 7-1
11149712 右平台 7-2
第8章 机动设备 8-1
11146732 机动设备 8-2
11146733 冷却系统 8-4
21031420 散热器0Q/SY015028 8-8
11146742 燃油系统 8-10
A229900007109 燃油箱总成Q200t-1101010C 8-12
11146746 进气系统 8-14
A222100000469 空气滤清器 8-16
A222100000470 空气预滤器 8-18
A229900005985 T型抱箍φ162-φ174 8-20
11146755 排气系统 8-22
60001251 消声器 A 8-24
11146763 发动机安装 8-26
第9章 联轴器安装 9-1
11146777 联轴器安装 9-2
第10章 操纵总成 10-1
10131125 操纵总成 10-2
A249900001653 操纵总成X-Q150.24 10-4
21030509 机械悬浮式驾驶座椅 10-8
A229900005841 座椅导轨 10-10
A229900005842 座椅拉杆 10-12
B229900004075 座椅导轨 10-14
第11章 司机室 11-1
10110675 司机室 11-2
A229900010646 司机室X-Q150.25 11-4
10183944 操纵杆装置 11-8
A222000000061 硅油减震器 11-10
第12章 覆盖件 12-1
11135779 覆盖件 12-2
第13章 空调系统 13-1
11156770 空调系统 13-2
11156771 空调总成 13-4
10693485 冷凝器-贮液器总成 13-6
第14章 回转机构 14-1
11169030 回转机构 14-2
60036927 回转支承013.60.1620.12JB2300 14-4
B229900003320 减速机总成7C27A4-T 14-6
11364388 滚盘注油管路 14-8
第15章 提升机构 15-1
11150986 提升机构 15-2
21020150 减速机MRP1702W-315-22 Kawasaki 15-6
21024270 棘爪锁定装置 15-8
第16章 提升机构 16-1
第17章 主变幅机构 17-1
11150966 主变幅机构 17-2
21020684 减速机 Kawasaki 17-4
第18章 A型架 18-1
11154858 A型架 18-2
11149078 人字架装置 18-4
11153109 横梁装置 18-6
11154830 下滑轮组 18-8
11154831 上滑轮架 18-12
第19章 上节臂 19-1
11132139 上节臂 19-2
21011763 别针销 19-8
第20章 主臂下节臂 20-1
11138369 主臂下节臂 20-2
第21章 加长臂 21-1
11145390 加长臂 21-2
第22章 配重 22-1
11132180 配重 22-2
11132154 左配重焊接件 22-4
11132153 托盘 22-6
10998607 锁紧装置 22-8
11132155 右配重焊接件 22-10
第23章 平台电气 23-1
11267185 平台电气 23-2
11250698 回转报警灯总成 23-8
11046754 蝶阀检测开关支架Q400C.101(a).59 23-10
10562801 接近开关安装 23-12
11250973 四线防水插头总成 23-14
B241200001050 四线插头护套总成Q/SY1149 23-16
60004056 插针282109-1 23-18
A241000000272 密封堵塞 23-20
11249621 启动系统安装 23-22
11250370 三色灯总成 23-24
10960967 液压油温传感器安装 23-26
11249625 回转角度检测总成 23-28
11250895 倾角传感器总成 23-30
A810299000636 倾角传感器总成 23-32
11250609 喇叭总成 23-34
11259372 行程开关总成 23-36
B241200000922 行程开关 23-38
11264194 压力开关总成 23-40
B240100000015 压力开关 23-42
11259376 伺服压力传感器总成 23-44
B240600000352 压力传感器 23-46
11249451 电控柜总成 23-48
11238233 数据记录仪总成 23-50
21028139 油位传感器安装 23-52
60022903 液位传感器 23-54
11259460 手提工作灯总成 23-56
11250984 声光报警灯总成 23-58
11251180 卷扬照明灯总成 23-60
第24章 主臂电气Q150C.102(c) 24-1
11254659 主臂电气Q150C.102(c) 24-2
11173945 风速仪航标灯安装 24-4
60045415 风速仪 24-6
11222279 起升高度限位器总成 24-8
21015254 CAN总线分线器插头 PG9 24-10
11222281 重锤装置 24-12
11254662 接线盒XB1Q150C.102(c).13 24-14
11254663 电缆卷筒UB 24-16
11254660 风速仪航标灯电缆总成Q150C.102(c).11 24-18
第25章 加长臂电气Q150C.105(c) 25-1
11254667 加长臂电气Q150C.105(c) 25-2
11222282 起升高度限位器总成Q150D.103(a).9 25-4
第26章 SLC1500力限器系统（SCC1500用） 26-1
10704192 SLC1500力限器系统（SCC1500用） 26-2
10704178 SLC1500力限器主机 26-4
10704179 SLC1500力限器主机接线 26-6
10704193 SCC1500压力传感器总成 26-8
10704184 角度传感器总成 26-10
A240600000293 角度传感器 26-12
60008046 液晶显示屏SDK-C0136 8.4寸 26-14
第27章 驾驶室总成 27-1
11279870 驾驶室总成 27-2
11261046 翘板开关安装 27-6
60007617 20芯插头护套总成ET20PSMQ/SY1149 27-8
11277107 驾驶室线束总成Q150C.111(e).27 27-10
11250975 三线防水插座总成 27-14
11277113 左控制面板安装总成Q150C.111(e).40 27-16
11277111 电位器总成 27-18
11277106 指示灯面板安装Q150C.111(e).26 27-20
11261050 显示器安装 27-22
11261051 脚踏油门安装 27-24
11279871 右控制面板安装总成Q125.111(a).28 27-26
11277110 点火开关总成 27-28
11261066 座椅连锁装置 27-30
第28章 监视系统安装 28-1
10446122 监视系统安装 28-2
10424694 平台摄像头安装 28-4
A249900000964 水摄像头 28-6
10637975 监视系统安装 28-8
第29章 上车液压系统 29-1
11166262 上车液压系统 29-2
21020681 多路阀MWP2252SC529A 29-10
B220501000460 柱塞马达B+KDC30MR 29-12
21020143 回转阀 29-14
A220401000476 蝶阀 连接法兰标准JB919-75 通径100 29-16
21011323 测压接头 29-18
第30章 液压油箱 30-1
11162252 液压油箱 30-2
21023452 回油滤油器 30-6
21014204 空气过滤器 30-8
第31章 主提升液压 31-1
11168606 主提升液压 31-2
第32章 散热液压 32-1
11170393 散热液压 32-2
21027167 方形法兰直角接头 32-8
第33章 下车行走液压系统 33-1
11179980 下车行走液压系统 33-2
A229900006703 中央回转接头 33-8
11141792 履带架伸缩油缸 33-10
第34章 伺服液压系统 34-1
11175840 伺服液压系统 34-2
10120181 行走切换阀 34-10
10308705 棘爪锁定油缸 34-12
10057483 电磁式棘爪油缸控制阀组 34-14
21026072 梭阀阀组TB3010500000000 34-16
21027144 安全控制阀组 34-18
10341905 回转锁定油缸缸径50mm杆径32mm行程6 34-20
A220402000067 电磁换向阀 34-22
21020146 先导阀 34-24
21026010 蓄能器组200.00 34-26
第35章 远程监控系统 35-1
10507201 远程监控系统 35-2
第36章 钢丝绳 36-1
11206137 钢丝绳 36-2
第37章 标牌 37-1
11200001 标牌 37-2
11199856 产品铭牌 37-4
11199857 安全警示标识 37-6
11199858 操作保养标识 37-10
11199859 重量及运输标识 37-14
11186161 液压联接标识(川崎） 37-16
11187534 电气标识 37-18
第38章 客户选配件 38-1
11143709 3m主臂中间臂 38-2
11145088 6m中间臂 38-4
11145514 9m中间臂 38-6
11143940 固定副臂基本臂 38-8
21037938 4.5m固定副臂 38-10
10782701 9T吊钩 38-12
10713327 30t吊钩总成 38-14
10706344 50t吊钩总成 38-18
