Tadano GR-130N GR-130NL ラフテレーンクレーン FD2229 – PDF

Tadano GR-130N GR-130NL ラフテレーンクレーン FD2229 – PDF DOWNLOAD

FILE DETAILS:

Tadano GR-130N GR-130NL ラフテレーンクレーン FD2229 – PDF DOWNLOAD

Language : Japanese
Pages : 401
Downloadable : Yes
File Type : PDF

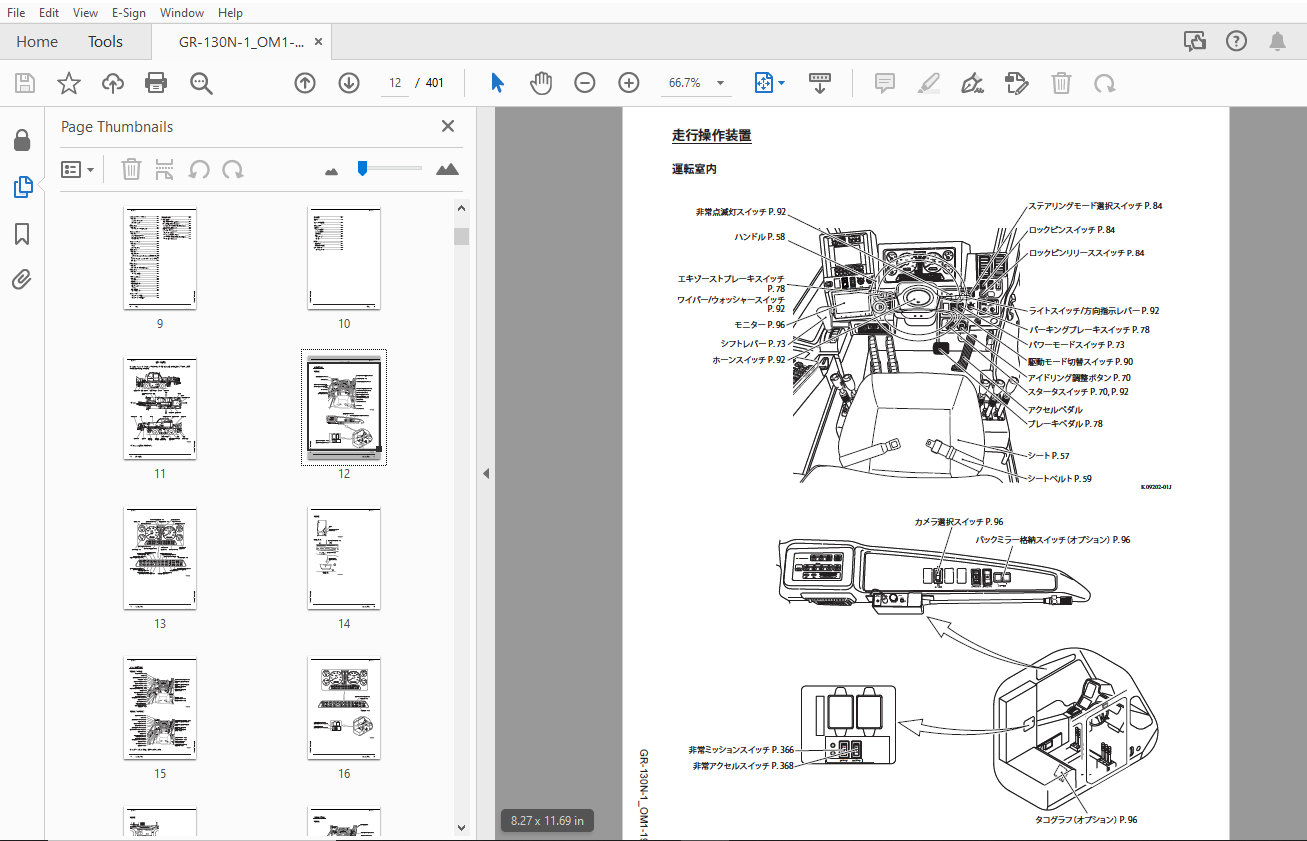

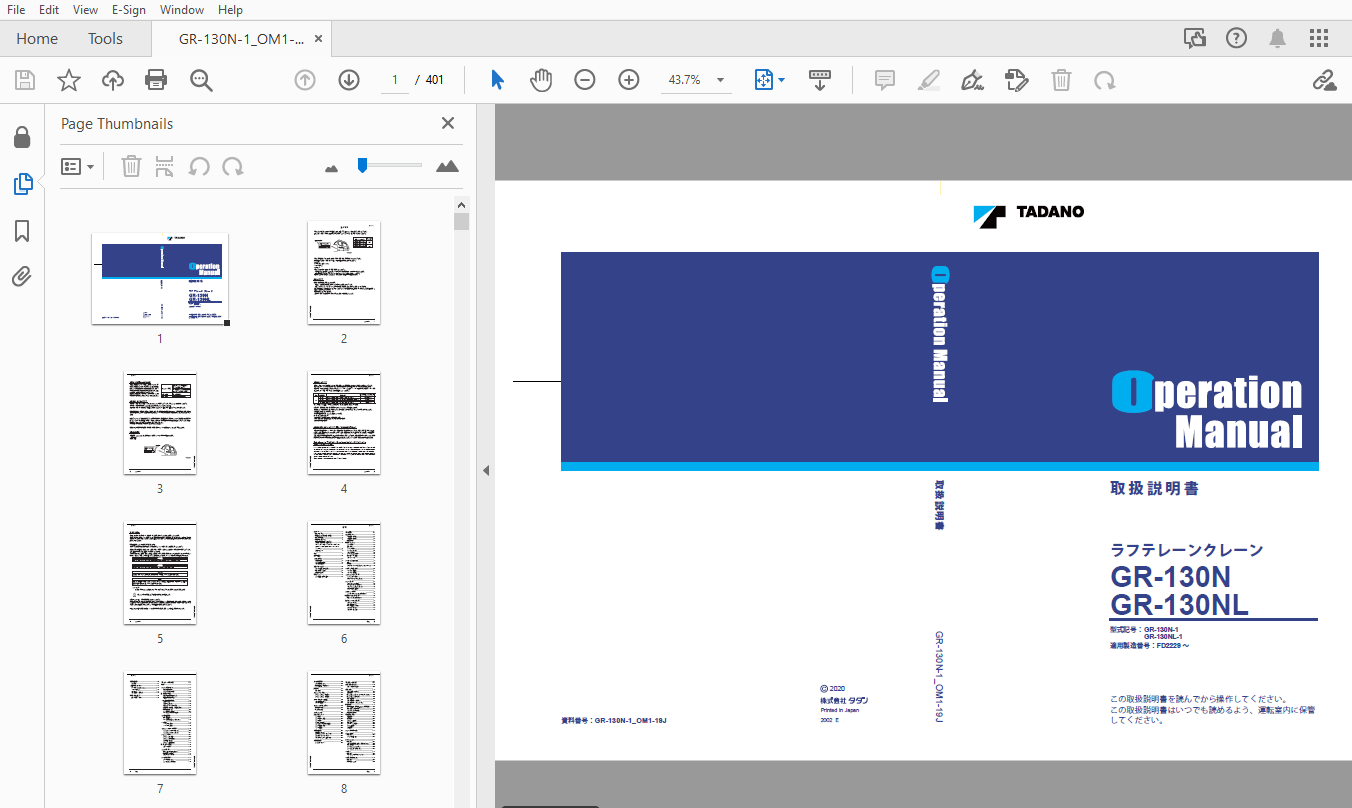

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

Tadano GR-130N GR-130NL ラフテレーンクレーン FD2229 – PDF DOWNLOAD

はじめに 1
保証について 1
運転および作業に必要な資格 2
故障時の連絡 2
運転寿命について 3
本機の国外持ち出しについて
（携帯／衛星通信端末を含む） 3
Before Exporting This Machine Out of Japan
(Including Mobile/SatelliteCommunication
Terminal) 3
安全のために 4
目次 5
各部の名称 10
イラスト目次 11
走行操作装置 11
クレーン操作装置 14
その他操作装置 17
安全のための注意 19
エンジン始動前の注意 19
道路走行時の注意 24
作業時の注意 29
警告ラベル 42
ラベル位置と警告内容 43
走行編 51
走り出す前に 53
走行姿勢の確認 53
走行装置の状態 53
運行前点検 53
運転室に入って 54
ドアの開閉 54
窓の開閉 56
シートの調整 57
ハンドルの調整 58
ミラーの調整 58
シートベルトの着脱 59
操作レバーの格納 60
サンシェード 60
メーターパネルの見方 61
計器 61
警告灯 64
アワーメーターに表示されるエラーコード 66
エンジンの始動と停止 70
エンジンの始動 71
エンジンの停止 72
トランスミッション操作 73
シフトレバー操作 74
パワーモードへの切り替え 76
ブレーキ操作 77
フットブレーキ操作 79
パーキングブレーキ操作 80
エキゾーストブレーキ操作 80
作業用補助制動装置 81
ステアリング操作 83
ステアリングモード切り替え操作 85
駆動モード切り替え操作 90
駆動モード切り替え操作 91
灯火スイッチなどの操作 92
ライトスイッチ 92
方向指示レバー 93
非常点滅灯スイッチ 94
ホーンスイッチ 94
ワイパーの使い方 95
目次
目次
G020097-01J
GR-130N-1_OM1-19J
運転室内装備 96
エアコン 97
燃料消費モニター 102
タコグラフ（オプション） 105
AM/FM ラジオ 106
モニター 107
その他装備の使い方 108
寒冷時の取り扱い 110
冬期の準備、点検 110
クレーン操作編 111
用語 113
クレーン作業の前に 115
作業開始前点検 115
クレーン作業の準備 115
性能銘板の見方 117
作業半径－揚程図の見方 117
定格総荷重表の見方 118
AML（過負荷防止装置） 123
表示の見方 125
表示の切り替え 129
作業インジケータの表示 130
作業状態の登録とAML 機能点検 131
警報と復元操作 140
その他機能の使い方 145
AML システム異常時の処置 164
その他安全装置 165
巻過防止装置 165
AML 外部表示灯（オプション） 166
PTO 操作 167
PTO「ON」操作 167
PTO「OFF」操作 168
サスペンションロック操作 169
サスペンションロック操作 170
サスペンションフリー操作 171
アウトリガ操作 172
アウトリガの設置 176
アウトリガ張出操作 177
水平設置の方法 182
アウトリガ格納操作 184
操作レバーの調整 188
レバーの調整 188
ウインチ操作 190
巻き上げ／巻き下げ操作 191
高速巻き下げ操作 192
ドラムインジケータ 193
ブーム伸縮操作 194
ブーム伸縮操作 195
メンテナンス伸縮操作 198
ブーム起伏操作 200
ブーム起伏操作 200
起伏緩停止／解除操作 201
旋回操作 202
旋回操作 203
アウトリガなし作業 205
アウトリガなし（静止時） 205
アウトリガなし（走行時） 207
フックの取り出しと格納 210
フックの取り出し 210
フックの格納 212
ワイヤロープの掛け替え 215
標準巻掛本数 215
掛け替え方法 216
シングルトップ 220
パワーチルトジブ 221
ジブ操作 223
ジブの装着の概要 224
ジブの装着 225
ジブ長さの変更 234
ジブオフセット角度の変更 241
ジブの格納の概要 242
ジブの格納 243
運転室内装備 252
作業灯スイッチ 253
ルーフウォッシャースイッチ 253
ルーフワイパースイッチ 253
マイクコントロールボックス 254
運転室外装備 255
オイルクーラー 255
点検・整備編 257
点検・整備時の注意 259
点検・整備時の注意 259
点検・整備 267
点検・整備について 267
法定点検 267
厳しい使われ方（シビアコンディション） 268
厳しい使われ方の条件 268
定期交換部品 269
点検整備時期（車両部） 272
点検整備時期（クレーン部） 278
運行前点検 282
前日または前回運行したときの異常個所 283
車両の周りからの点検 284
エンジンルームの点検 290
運転席での点検 293
作業開始前点検 300
油圧装置 301
操作装置 302
アウトリガ装置 303
旋回装置 305
ブーム、ジブ装置 306
つり上げ装置 307
安全装置 310
クレーン構造体の点検 312
グリース給脂 314
整備表 314
グリース給脂図 315
ギヤーオイル 317
整備表 317
ウインチ減速機（主巻・補巻ウインチ） 318
旋回減速機 319
アクスル（キャリヤ部） 320
アクスル（プラネタリ部） 321
エンジン 323
整備表 323
コンプレッサ用エアクリーナ 324
エンジン冷却システム 325
整備表 325
冷却水フィルタ 326
トランスミッションシステム 327
整備表 327
トランスミッション 327
ラインフィルタ 330
燃料システム 331
整備表 331
エンジンフューエルフィルタ 332
ブレーキシステム 333
整備表 333
ブレーキ液リザーバー 333
ディスクブレーキパッド 334
エアドライヤ 335
タイヤ、ホイール 336
整備表 336
タイヤ 336
ホイールナット 338
油圧システム 339
整備表 340
作動油タンク 341
リターンフィルタ（アウトリガ操作ボックス奥
側） 343
ラインフィルタ（ステアリング・スイング用ポン
プ回路） 343
旋回システム 345
整備表 345
旋回ベアリング取り付けボルト 345
電気システム 347
整備表 347
ヒューズの交換 347
エアコンシステム 350
整備表 350
コンデンサ 350
冷媒量 350
冷媒配管接続部 351
内気フィルタ 351
V ベルト 352
定期交換部品 352
ウォータポンプ 352
ワイヤロープ 353
ワイヤロープの交換 353
ワイヤロープの取り扱い 360
非常操作編 363
非常時の処置 365
道路走行中に故障したとき 365
踏切内で動けなくなったとき 365
トランスミッション操作ができないとき 366
エンジンがふかないとき 368
燃料切れしたとき 369
オーバーヒートしたとき 370
けん引されるとき 372
AML システムが異常のとき 374
ブームの伸縮操作ができなくなったとき 375
バッテリがあがったとき 376
資料編 377
換算表 379
クレーン等安全規則 380
手による合図 388
主要諸元 389
クレーン仕様 389
キャリヤ仕様 389
外形寸法 390
質量 391
ワイヤロープ 391
その他 391
給油脂 392
給油脂表 392
推奨油脂一覧表 393
サービスデータ 396
サービスデータ 396
