Tadano GR-130N GR-130NL ラフテレーンクレーン 取扱説明書 – PDF

Tadano GR-130N GR-130NL ラフテレーンクレーン 取扱説明書 FD3449 – PDF DOWNLOAD

FILE DETAILS:

Tadano GR-130N GR-130NL ラフテレーンクレーン 取扱説明書 FD3449 – PDF DOWNLOAD

Language : Japanese
Pages : 555
Downloadable : Yes
File Type : PDF

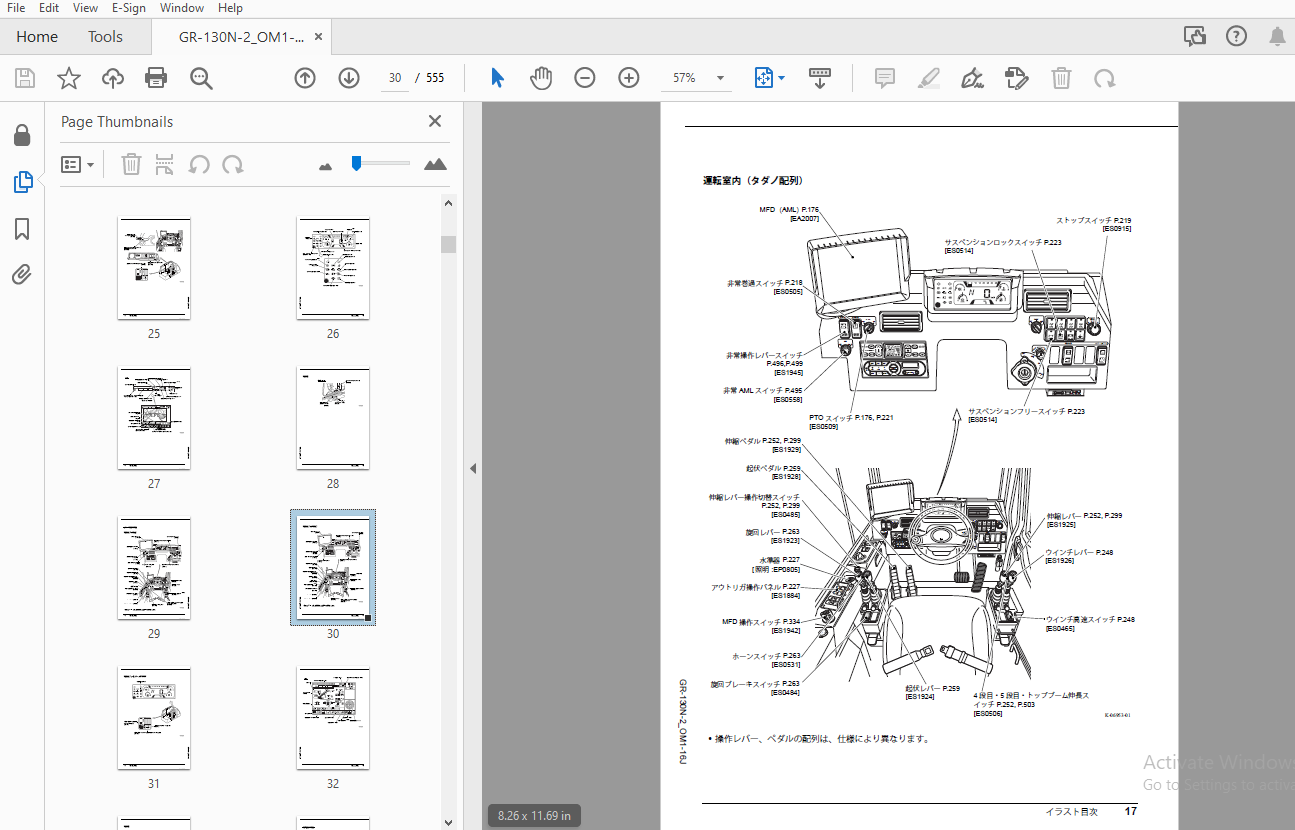

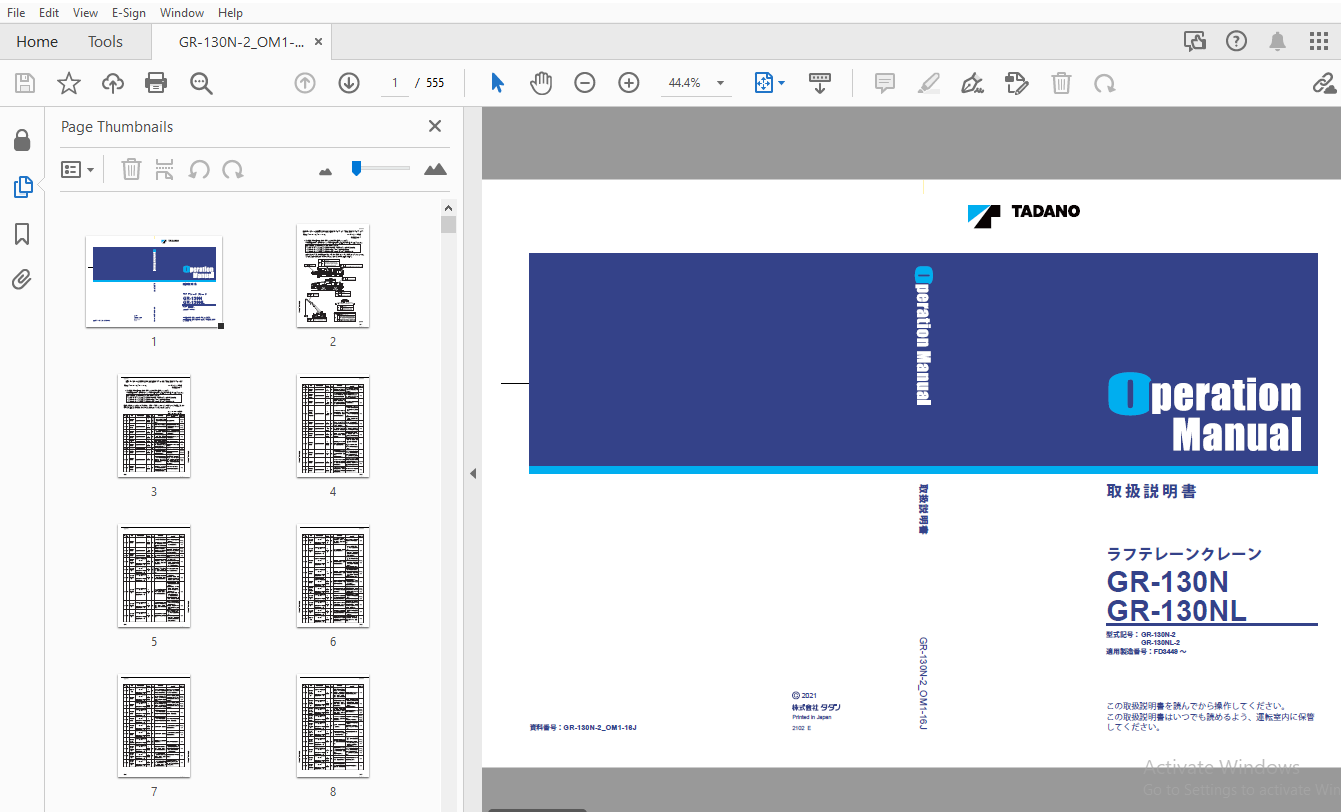

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

Tadano GR-130N GR-130NL ラフテレーンクレーン 取扱説明書 FD3449 – PDF DOWNLOAD

はじめに 1
保証について 1
運転および作業に必要な資格 1
点検整備・検査について 2
故障時の連絡 2
運転寿命について 3
本機の国外持ち出しについて（携帯／衛星通信端末、
ラジコン装置、盗難防止装置を含む） 3
安全のために 4
目次 5
各部の名称 10
イラスト目次 11
走行操作装置 11
クレーン操作装置 16
その他操作装置 21
安全のための注意 23
エンジン始動前の注意 23
道路走行時の注意 28
作業時の注意 34
警告ラベル 47
ラベル位置と警告内容 48
走行編 53
走り出す前に 55
走行姿勢の確認 55
走行装置の状態 56
運行前点検 56
運転室に入って 57
ドアの開閉 57
窓の開閉 59
シートの調整 60
ハンドルの調整 61
ミラーの調整 61
シートベルトの着脱 62
操作レバースタンドの格納 63
サンシェード 65
メーターパネル、MFD の見方 66
計器 68
排出ガス浄化システムインジケータ 70
警告灯 75
MFD に表示されるエラーコード 79
タダノビューシステム 80
カメラ位置 80
カメラ画像の表示 82
ヒューマンアラートシステム 86
ワイドサイトビュー（オプション） 89
エンジンの始動と停止 92
スタータスイッチ 92
盗難防止装置 93
エンジンの始動 93
エンジンの停止 95
排出ガス浄化システム 97
DPF の再生 97
AdBlue（尿素水） 103
尿素SCR システムのクリーニング 104
トランスミッション操作 105
シフトスイッチの位置と働き 105
シフトスイッチ操作 106
パワーモードへの切り替え 109
ブレーキ操作 110
フットブレーキ操作 112
パーキングブレーキ操作 113
エキゾーストブレーキ操作 114
作業用補助制動装置（AUX） 115
ステアリング操作 117
ステアリングモード切り替え操作 120
駆動モード切り替え操作 125
駆動モード切り替え操作 126
灯火スイッチなどの操作 128
ライトスイッチ 128
方向指示レバー 130
非常点滅灯スイッチ 130
ホーンスイッチ 131
ワイパーの使い方 131
運転室内装備 133
燃料消費モニター 134
警報ブザー消音機能 136
MFD 画面の減光操作 137
ユーザー調整メニュー 138
バックミラーの張出／格納（オプション） 144
ミラーヒーター（オプション） 144
エアコン（FD3937 号機以降に適用） 145
エアコン（FD3936 号機までに適用） 151
タコグラフ（オプション） 157
AM/FM ラジオ 158
その他装備の使い方 159
音声警報（オプション） 161
寒冷時の取り扱い 162
冬期の準備、点検 162
クレーン操作編 163
用語 165
墜落制止用器具のアンカーポイント 167
アンカーポイント位置 167
クレーン作業の前に 168
作業開始前点検 168
クレーン作業の準備 168
性能銘板の見方 170
作業半径－揚程図の見方 170
定格総荷重表の見方 171
AML（過負荷防止装置） 176
表示の見方 178
表示の切り替え 182
作業インジケータの表示 183
作業状態の登録とAML 機能点検 185
警報と復元操作 195
その他機能の使い方 197
AML システム異常時の処置 217
その他安全装置 218
巻過防止装置 218
AML 外部表示灯（オプション） 219
ストップスイッチ 219
PTO 操作 221
PTO「ON」操作 221
PTO「OFF」操作 222
サスペンション操作 223
サスペンションロック操作 225
サスペンションフリー操作 226
アウトリガ操作 227
操作装置 227
アウトリガ張出幅とアウトリガビーム側面のマーク
の状態 230
アウトリガを設置するときの注意 231
アウトリガ操作パネル／ボックスでのアウトリガ張
出操作 232
水平設置の方法 239
アウトリガ操作パネル／ボックスでのアウトリガ格
納操作 241
操作レバースタンド、操作レバーの調整 246
操作レバースタンドの調整 246
操作レバーの調整 246
目次7 GR-130N-2_OM1-16J
ウインチ操作 248
巻き上げ／巻き下げ操作 248
ウインチ高速操作 250
ドラムインジケータ 251
ブーム伸縮操作 252
ブーム伸縮操作 253
メンテナンス伸縮操作 256
ブーム起伏操作 259
ブーム起伏操作 259
起伏緩停止／解除操作 262
旋回操作 263
旋回操作 264
構内移動 266
構内移動姿勢 266
アウトリガなし作業 268
アウトリガなし（静止時） 268
アウトリガなし（走行時） 271
フックの取り出しと格納 275
フックイン時の3 2t フックの取り出し 275
フックイン時の3 2t フックの格納 277
フック掛け替え時の3 2t フックの取り出し 279
フック掛け替え時の3 2t フックの格納 280
13t（4 9t）フックの取り出し 282
13t（4 9t）フックの格納 285
ワイヤロープの掛け替え 289
ワイヤロープの巻掛本数 289
掛け替え方法 291
パワーチルトジブ 299
ジブ操作 301
ジブの装着の概要 303
ジブの装着 304
ジブ長さの変更 314
ジブオフセット角度の変更 322
ジブの格納の概要 324
ジブの格納 325
運転室内装備 334
燃料消費モニター 335
MFD 操作スイッチ 337
作業灯ボタン 337
警報ブザー消音機能 338
MFD 画面の減光操作 339
バックミラーの張出／格納（オプション） 340
ミラーヒーター（オプション） 342
ルーフウォッシャースイッチ 343
ルーフワイパースイッチ 344
マイクコントロールボックス 345
テーブル 345
ドリンクホルダー 346
運転室外装備 347
オイルクーラー 347
フック格納確認ミラー 348
点検・整備編 349
点検・整備時の注意 351
点検・整備時の注意 351
点検・整備 359
点検・整備について 359
法定点検 359
厳しい使われ方（シビアコンディション） 360
厳しい使われ方の条件 361
定期交換部品 362
点検整備時期（車両部） 367
点検整備時期（クレーン部） 374
運行前点検 378
前日または前回運行したときの異常箇所 379
車両の周りからの点検 380
エンジンルームの点検 388
運転席での点検 392
作業開始前点検 401
油圧装置 402
操作装置 404
アウトリガ装置 405
旋回装置 408
ブーム、ジブ装置 409
つり上げ装置 410
安全装置 413
クレーン構造体の点検 416
ブーム構造部 416
ジブ構造部 416
旋回フレーム 416
アウトリガ構造部（X 型アウトリガ） 417
アウトリガ構造部（H 型アウトリガ） 417
シャシーフレーム 417
グリース給脂 418
グリース給脂図 420
グリース給脂（電動集中給脂）（オプション） 422
集中給脂装置の取り扱い 422
給脂期間 423
給脂場所 423
グリースの充てん 424
ギヤーオイル 425
ウインチ減速機 425
旋回減速機 427
アクスル（キャリヤ部） 429
アクスル（プラネタリ部） 430
エンジン 432
エアクリーナ 433
ラジエータ 435
AdBlue タンク 436
エンジン冷却システム 438
冷却水フィルタ 439
トランスミッションシステム 440
トランスミッション 440
ラインフィルタ 444
燃料システム 445
燃料タンク 446
ブレーキシステム 447
ブレーキ液リザーバー 447
ディスクブレーキパッド 448
エアドライヤ 450
エアタンク 451
タイヤ、ホイール 452
タイヤ 452
ホイールナット 454
油圧システム 455
作動油タンク 457
リターンフィルタ 460
ラインフィルタ（ステアリング回路） 460
伸縮システム 463
ブーム伸縮用ワイヤロープ 463
旋回システム 465
旋回ベアリング取り付けボルト 465
電気システム 467
交換 467
エアコンシステム 470
コンデンサ 470
冷媒量 471
冷媒配管接続部 471
内気フィルタ、外気フィルタ 472
V ベルト 473
定期交換部品 473
ワイヤロープ 474
ワイヤロープの交換 474
ワイヤロープの取り扱い 481
目次9 GR-130N-2_OM1-16J
非常操作編 483
非常時の処置 485
道路走行中に故障したとき 485
踏切内で動けなくなったとき 486
トランスミッション操作ができないとき 486
燃料切れしたとき 489
オーバーヒートしたとき 491
けん引されるとき 493
AML システムが異常のとき 495
クレーン操作ができなくなったとき 496
操作レバーを中立位置に戻してもクレーン動作が止
まらないとき 499
ブームの伸縮ができないとき 503
バッテリがあがったとき 505
資料編 507
換算表 509
クレーン等安全規則 510
手による合図 517
主要諸元 519
クレーン仕様 519
キャリヤ仕様 519
外形寸法 520
質量 521
ワイヤロープ 521
その他 521
給油脂 522
給油脂表 522
推奨油脂一覧表 524
移動姿勢 527
エラーコード一覧 529
VCU/DCU2 エラーコード 529
停止／警告エラーコード 533
サービスデータ 538
サービスデータ 538
