Tadano GR-600EX Вездеходный кран Руководство по эксплуатации – PDF

Tadano GR-600EX Вездеходный кран Руководство по эксплуатации – PDF DOWNLOAD

FILE DETAILS:

Tadano GR-600EX Вездеходный кран Руководство по эксплуатации – PDF DOWNLOAD

Language : Russian
Pages : 487
Downloadable : Yes
File Type : PDF

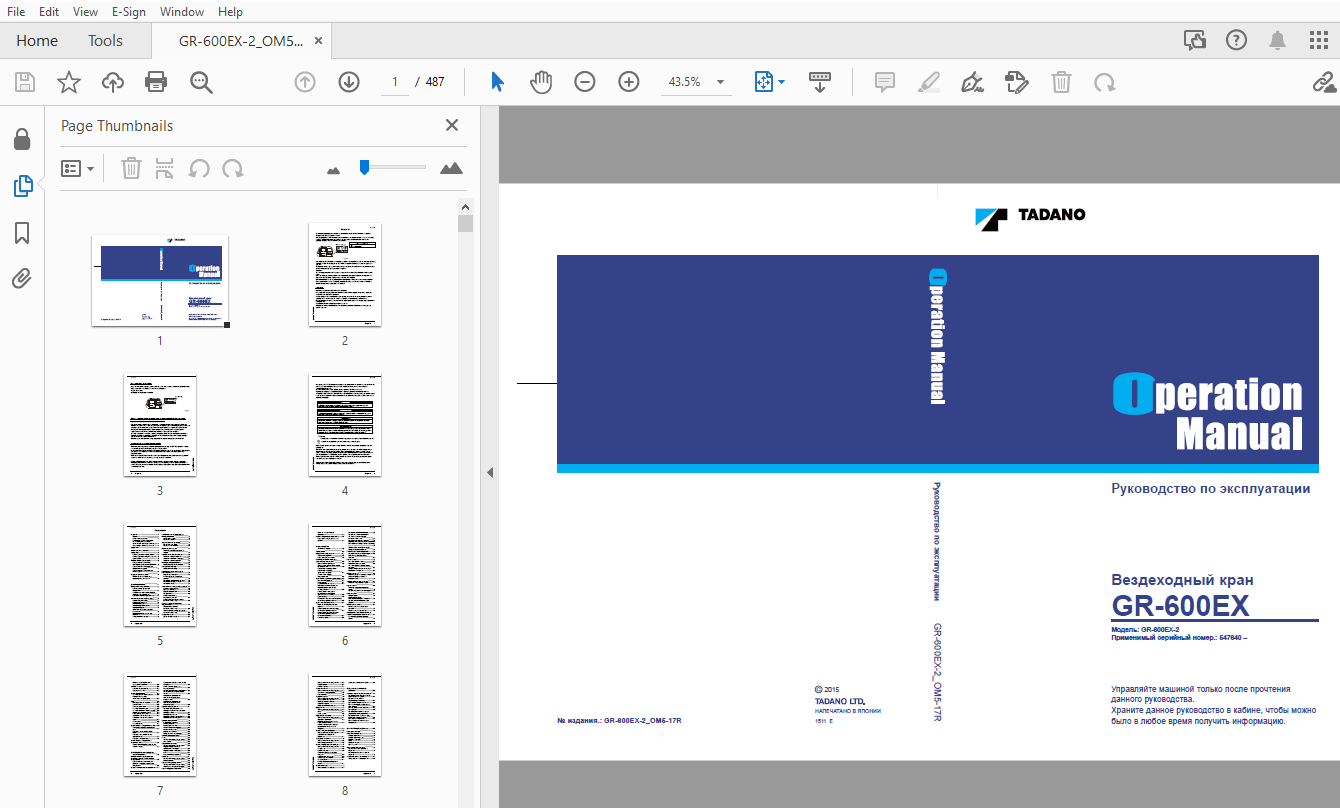

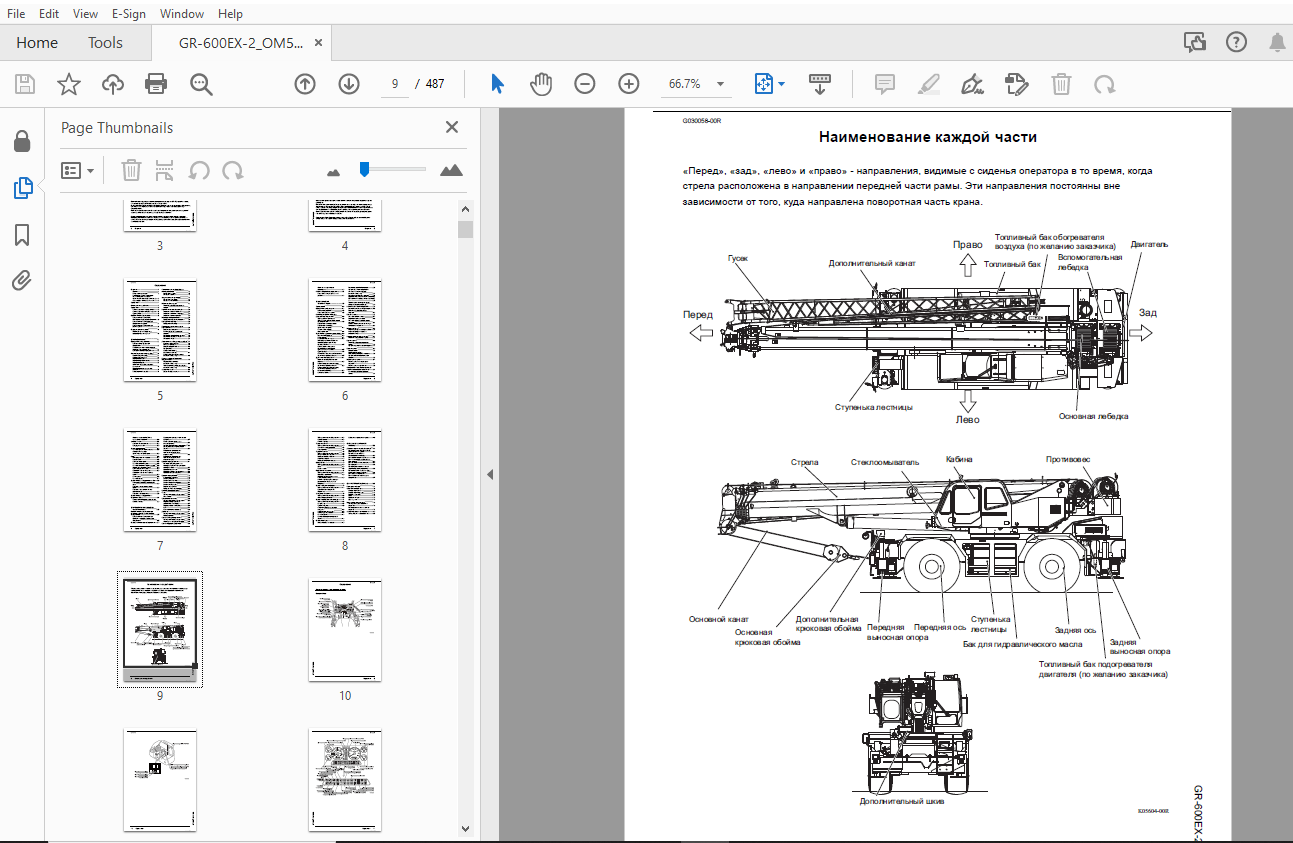

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

Tadano GR-600EX Вездеходный кран Руководство по эксплуатации – PDF DOWNLOAD

Введение 1
Гарантия 1
В случае выхода из cтроя 2
Использование крана за пределами
страны приобретения (включая
терминал спутниковой/мобильной связи) 2
Охрана труда и техника безопасности 2
Содержание 4
Наименование каждой части 8
Содержание 9
Система управления передвижением 9
Система управления при работе краном 13
Другие прибры 16
Правила техники безопасности 19
Правила техники безопасности,
необходимые перед запуском двигателя 19
Правила техники безопасности при
передвижении по дороге 24
Правила техники безопасности при
работе с краном 30
Предупреждающие надписи 48
Местонахождение и содержание
предупредительных надписей 49
ПЕРЕДВИЖЕНИЕ 61
Перед началом передвижения 63
Проверьте конфигурацию для
передвижения 63
Положение рычагов и переключателей
управления при передвижении 63
Проведение осмотра перед выездом 63
Что необходимо при входе в кабину 64
Открытие/Закрытие двери 64
Открытие/Закрытие окна 66
Регулировка сиденья 67
Регулировка рулевого колеса 68
Регулировка зеркал 68
Застёгивание/Pасстёгивание ремня
безопасности 70
Регулировка консоли для рычагов
управления 71
Солнцезащитный козырёк 71
Считывание показаний приборов на
панели управления 72
Измерители и датчики 72
Сигнальные лампы 76
Запуск и остановка двигателя 79
Как запустить двигатель 81
Как остановить двигатель 82
Работа коробки передач 83
Управление рычагом переключения
передач 84
Управление тормозной системой 86
Управление ножным тормозом 88
Управление стояночным тормозом 89
Управление горным тормозом 89
Работа рулевого управления 90
Выбор режима рулевого управления 92
Выбор режима привода 96
Выбор режима привода 97
Выключатель освещения и другие
переключатели 98
Выключатель освещения 98
Рычаг переключения указателей
поворота 99
Включатель аварийной сигнализации 100
Включатель звукового сигнала 100
Стеклоочиститель 101
Дополнительное оборудование в кабине 103
Монитор расхода топлива 104
Кондиционер воздуха 108
Плафон освещения кабины 113
Прикуриватель 113
Обогреватель воздуха
(по жланию заказчика) 114
Обогреватель топливного фильтра
(по желанию заказчика) 118
Вспомогательное оборудование
снаружи кабины 119
Подогреватель двигателя
(по желанию заказчика) 120
Чехол радиатора, крышка оси поворота
(по желанию заказчика) 122
Эксплуатация шин 123
Давление воздуха в шинах 123
Ограничения на длительное
перемещение 123
Работа в холодный период времени 124
Подготовка к эксплуатации в зимних
условиях 124
ТЕХНИЧЕСКАЯ
ЭКСПЛУАТАЦИЯ 129
Терминология 131
Перед началом работы крана 133
Осмотр перед работой 133
Подготовка к работе на кране 133
Как интерпретировать таблицы с
рабочими характеристиками 135
Таблица рабочих диапазонов 135
Таблица с показателями номинальной
грузоподъемности 136
Подъем груза с помощью стрелы
Подъем груза с помощью
дополнительного шкива 141
Снижение номинальной
грузоподъемности 144
Ограничитель грузового момента (AML) 146
Как считывать показания 150
Выбор дисплея 154
Индикатор положения крана 155
Регистрация рабочего положения и
проверка функции ограничителя
грузового момента 157
Сигнал тревоги и операции по
восстановлению нормального
функционирования системы 167
Другие функции 173
Действия во избежание ошибок в системе
ограничителя грузового момента 197
Другие защитные устройства 198
Ограничитель предельной высоты
подъема 198
Внешние предупредительные лампы
ограничителя грузового момента 200
Внешние предупредительные лампы
ограничителя грузового момента
(по желанию заказчика) 200
Сигнальная лампа 201
Включатель аварийной остановки 202
Функция ограничения предельной/
минимальной высоты подъема
(по желанию заказчика) 203
Анемометр (по желанию заказчика) 204
Цифровой анемометр (по желанию заказчика)
(Для серийных номеров, начиная с № 548536)
206
Термометр системы гидравлической
смазки (по желанию заказчика) 209
УСТРОЙСТВО ОТБОРА МОЩНОСТИ 210
Включение устройства отбора мощности 210
Выключение устройства отбора
мощности 212
Выносные опоры 213
Установка выносных опор 217
Выдвижение выносных опор 219
Установка машины в горизонтальном
положении 223
Сборка и закрепление выносных опор в
транспортном положении 225
Работа с лебедкой 229
Подъем/спуск груза с помощью лебедки 230
Индикатор вращения барабана
(визуальный тип) 232
Управление выдвижением стрелы 233
Управление выдвижением стрелы 233
Подъем стрелы 240
Управление подъемом/опусканием
стрелы 240
Функция медленной остановки подъема 241
Поворот стрелы 242
Поворот стрелы 243
Переключатель выбора
блокировки/разблокировки поворота 245
Функция автоматической остановки
поворота 246
Работа крана на резине 247
Работа на резине в стационарном
положении 248
Работа на резине с движением 249
Отсоединение и закрепление крюковой
обоймы в транспортном положении 251
Отсоединение основной крюковой
обоймы 251
Закрепление крюковой обоймы в
транспортном положении 252
Запасовка каната 253
Стандартная запасовка каната 253
Процедура запасовки 256
Дополнительный шкив 261
Установка дополнительного шкива 262
Отсоединение и укладка
дополнительного шкива крыши 266
Гусек 270
Регистрация состояния гуська 272
Подъем гуська 273
Схема установки гуська 275
Установка основного гуська 276
Установка основного и верхнего гуська 286
Изменение угла наклона гуська 296
Схема складывания гуська 299
Складывание основного гуська 300
Складывание основного и верхнего
гуська 309
Снятие гуська 315
Установка гуська 317
Дополнительное оборудование в кабине 319
Включатель прожектора заливающего
света 320
Переключатель омывателя стекла
крыши 320
Переключатель стеклоочистителя
верхнего стекла 320
Переключатель эко-режима 322
Дополнительное оборудование за
пределами кабины 323
Зеркало для наблюдения за состоянием
барабана лебедки 323
ПРОВЕРКА И ТЕХНИЧЕСКОЕ
ОБСЛУЖИВАНИЕ 325
Правила техники безопасности при
проведении проверки и технического
обслуживания 327
Правила техники безопасности при
проведении проверки и технического
обслуживания 327
Проверка и техническое обслуживание 337
О проведении проверки и технического
обслуживания 337
Жесткие условия эксплуатации
(тяжелые условия) 338
Условия тяжелого режима эксплуатации 338
Детали, требующие периодической
замены 339
Интервал между проверками и
техническим обслуживанием
(ходовая часть) 343
Интервал между проверками и
техническим обслуживанием
(подъемный кран) 349
Проверка перед движением 354
Неисправности, обнаруженные в
предыдущий день или при проведении
предыдущих работ 355
Проверка ходовой части 356
Проверка двигательного отделения 364
Проверка с сиденья водителя 368
Проверка перед работой 375
Гидравлическая система 377
Система управления 378
Система выносных опор 379
Система поворота платформы 381
Система стрелы, гуська 382
Подъемное устройство 384
Предохранительные устройства 387
Проверка конструкции крана 389
Смазка 391
Таблица технического обслуживания 392
Схема смазки 393
Трансмиссионное масло 396
Таблица технического обслуживания 396
Редуктор лебедки (основная/
дополнительная лебедка) 397
Редуктор поворота платформы 399
Мост 401
Мост (планетарная передача) 402
Двигатель 404
Таблица технического обслуживания 404
Ребро радиатора 405
Система охлаждения двигателя 406
Таблица технического обслуживания 406
Фильтр для охлаждающей жидкости 407
Система гидротрансформатора 408
Таблица технического обслуживания 408
Коробка передач 408
Линейный фильтр 411
Топливная система 412
Таблица технического обслуживания 412
Топливный фильтр двигателя 413
Водоотделитель 414
Тормозная система 415
Таблица технического обслуживания 415
Бак для тормозной жидкости 415
Накладка дискового тормоза 416
Осушитель воздуха 417
Накладка стояночного тормоза 418
Шины, колеса 420
Таблица технического обслуживания 420
Шины 420
Колесные гайки 422
Гидравлическая система 423
Таблица технического обслуживания 424
Маслобак гидросистемы 426
Обратный фильтр (передняя часть
гидравлического бака) 429
Линейный фильтр (цепь насоса для
рулевого механизма/механизма
поворота) 429
Система поворота платформы 431
Таблица технического обслуживания 431
Крепежный болт поворотного
подшипника 431
Электрическая система 435
Таблица технического обслуживания 435
Замена предохранителей 435
Система кондиционирования воздуха 438
Таблица технического обслуживания 438
Конденсатор 438
Уровень хладагента 439
Соединение труб для циркуляции
хладагента 440
Фильтр внутреннего воздуха 440
Фильтр наружного воздуха 440
Клиновой ремень 441
Детали, требующие периодической
замены 441
Проволочный трос 442
Замена проволочных тросов 442
Обращение с проволочным тросом 449
РАБОТА В АВАРИЙНОМ
РЕЖИМЕ 453
Действия в случае аварийной ситуации 455
При возникновении неисправности во
время движения по дороге 455
При останове двигателя на
железнодорожном переезде 455
Если коробка передач не работает 456
Если частота вращения двигателя не
увеличивается 459
Если двигатель не останавливается 459
При перегреве 460
При буксировке (машина с насосом
аварийного рулевого управления) 462
При возникновении ошибки в системе
ограничителя грузового момента 464
Если стрела не выдвигается 465
Если положение выносных опор не
определяется 467
ИНФОРМАЦИЯ И ДАННЫЕ 469
Переводные таблицы 471
Основные спецификации 472
Спецификации крана 472
Спецификации погрузчика 473
Габаритные размеры 474
Масса 475
Проволочный трос 475
Другие данные 475
Масла и смазочные вещества 476
Таблица по маслам и смазочным
веществам 476
Рекомендуемые масла и смазочные
вещества 478
Эксплуатационные характеристики 482
Эксплуатационные характеристики 482
