Terex Demag AC40 AC50 3-Achs-Mobilkran Bedienungsanleitung PDF

Terex Demag AC40 AC50 3-Achs-Mobilkran Bedienungsanleitung – PDF DOWNLOAD

FILE DETAILS:

Terex Demag AC40 AC50 3-Achs-Mobilkran Bedienungsanleitung – PDF DOWNLOAD

Language : German
Pages : 85
Downloadable : Yes
File Type : PDF

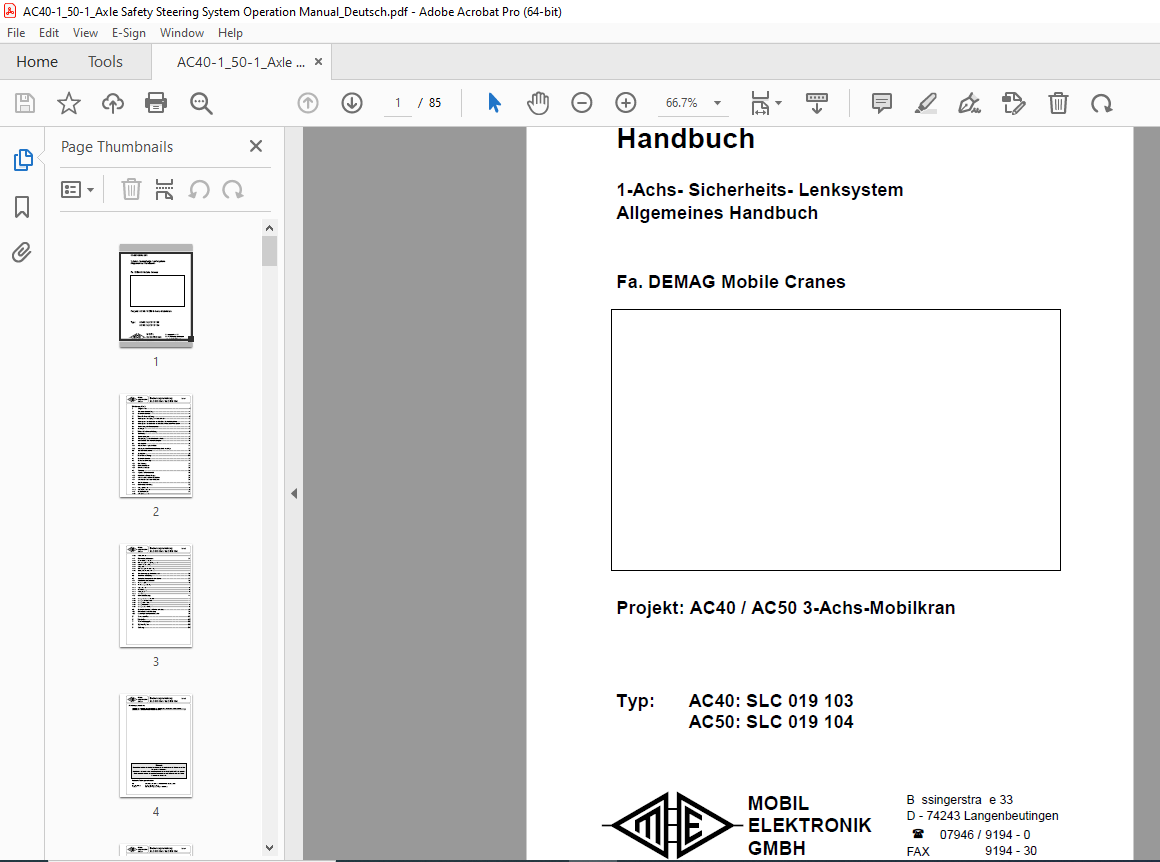

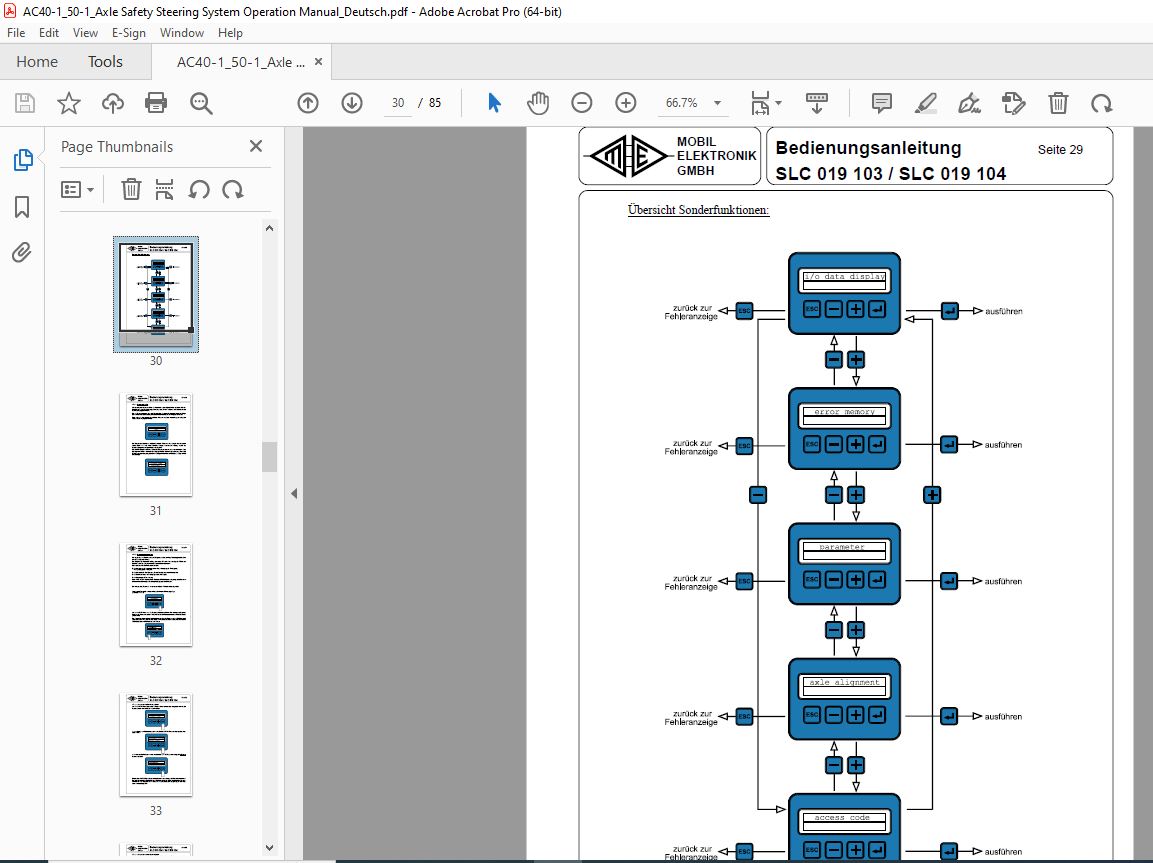

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

Terex Demag AC40 AC50 3-Achs-Mobilkran Bedienungsanleitung – PDF DOWNLOAD

Inhaltsverzeichnis
1 Allgemeines 4
1 1 Dokumentationsumfang 4
1 2 Sicherheitshinweise 4
2 Installationsanleitung 5
2 1 Montage und Auslegung der Lenkzylinder 5
2 2 Montage und mechanischer Anschluß der Hydraulikeinheiten 5
2 3 Montage und mechanischer Anschluß der Sicherheits-Winkelgeber 6
2 4 Verdrahtung des Gesamtsystems 7
2 5 Sonstiges 7
3 Inbetriebnahmeanleitung 9
3 1 Einleitung 9
3 2 Voraussetzungen 9
3 3 Überprüfung der elektrischen Installation 10
3 4 Anschluß der Sicherheitswinkelgeber 10
3 5 Achsabgleich 11
3 5 1 Achse für den Abgleich wählen 13
3 5 2 Achsabgleich der Geradeausstellung und der Anschläge 13
3 6 Lenkbetrieb herstellen 18
3 7 Probefahrt 18
4 Betriebsanleitung 19
4 1 Sicherheitshinweise 19
4 2 Systembeschreibung 19
4 2 1 Das Fahrzeug 19
4 2 2 Der Lenkcomputer 19
4 2 3 Sicherheitskonzept 20
4 3 Wartung 20
4 3 1 Tägliche Abfahrtskontrolle 20
4 3 2 Halbjährliche Überprüfungen 20
4 3 3 Alle zwei Jahre oder alle 200 000 km 21
4 3 4 Alle vier Jahre oder alle 400 000 km 21
4 4 Lenkfunktionen 22
4 4 1 Bedienung der Lenkung 22
4 4 1 1 Lenkprogrammtasten 22
4 4 1 2 Weitere Bedienelemente 22
4 4 2 Sonderfunktionen 23
4 4 2 1 Achs-Synchronisation 23
MOBIL
ELEKTRONIK
GMBH
Bedienungsanleitung
SLC 019 103 / SLC 019 104
Seite 2
4 4 2 2 Fehlerreaktionen 23
4 4 3 Überwachungsfunktionen 23
4 4 3 1 Geschwindigkeitserfassung 23
4 4 3 2 Überwachung der Verriegelungsposition 23
4 4 3 3 Lenktoleranzüberwachung 24
4 4 3 4 Lampentest 24
4 4 3 5 Überwachung der Parametrierung 25
4 4 3 6 Sonstige Überwachungsfunktionen 25
4 5 Druckversorgung des Lenksystems 26
4 6 Hand-Not-Betätigung 26
4 7 Bedienfunktionen des Lenkrechners 27
4 7 1 Menü für Sonderfunktionen 28
4 7 1 1 Passwort eingeben 30
4 7 1 2 Parameterprogrammierung 31
4 7 1 3 Abgleichbetrieb 36
4 7 1 4 E/A-Datenanzeige 36
4 7 1 5 Fehlerspeicher 40
4 7 1 6 Versionsanzeige 44
4 7 2 Betriebsdatenanzeige 44
4 7 2 1 Anzeige im fehlerfreien Zustand 44
4 7 2 2 Anzeige der aktuellen Fehler 45
4 7 2 3 Anzeige Hardwarefehler 45
4 7 2 4 Anzeige fehlerhafter Parameter 46
4 7 2 5 Anzeige der Betriebsdaten 46
4 8 Sicherheitshinweise bei Service-Arbeiten 50
4 8 1 Schweißarbeiten am Fahrzeug 50
4 8 2 Lenkanlagen mit Hydraulikspeicher 50
5 Parameterliste 51
6 Fehlerliste 65
7 Verdrahtungsplan 82
8 Hydraulikplan 83
9 Anhang 84
