Wacker Neuson Telehandler TH627 Spare Parts List Manual PDF DOWNLOAD

Wacker Neuson Telehandler TH627 Spare Parts List Manual

FILE DETAILS:

Wacker Neuson Telehandler TH627 Spare Parts List Manual

Language : English, German, French
Pages : 506
Downloadable : YES
Format : PDF
Size : 42.6 MB

DESCRIPTION:

Wacker Neuson Telehandler TH627 Spare Parts List Manual

General information about spare parts manual :

When ordering spare parts, care must be taken to ensure that all information about the machine is complete. This includes the name of the model, the serial number and the year of construction. In the event of orders for motor or axle parts, the type and serial number of the components are also required. The following details are also necessary: material number and position number. The serial number is stamped on the machine chassis. It is also located on the type label. The serial number must be given in full.

• In the course of technical development, we work continuously to improve and optimize our products. For this reason the pictures in the spare parts manual can sometimes deviate from the actual model. We reserve the right to make changes to the spare parts at any time.
• This applies to the specified quantity of spare parts as well as to the technical model. In order to provide the latest information about the machine, we ask you to contact the appointed dealer. Technical information, dimensions, weights and the given quantity of spare parts are not binding. Responsibility for errors or omissions not accepted.
• The cover features the machine with possible optional equipment. The representation given is not binding for the actual model. The number of spare parts specified in the manual refers only to the quantity installed at this point. This spare parts manual shows options that are available for the vehicle direct from the factory.
• For this reason, options might be shown that are not compatible with your machine. Not all the options shown are available in all countries/regions. Some options can be retrofitted. However, please note that it is not possible to combine all options with each other. In some cases, parts are shown that are not available as spare parts. These parts are not itemized in the drawings. The portrayal is for clarification only and does not mean that the part shown can be ordered.

TABLE OF CONTENTS:

Wacker Neuson Telehandler TH627 Spare Parts List Manual

Inhaltsverzeichnis / Table des matières / Table of Contents 11
WARTUNG 28
WARTUNGSSATZ 28
WARTUNGSSATZ 30
WARTUNGSSATZ 32
SCHLAUCHSCHELLE 34
DICHTUNGEN 44
MOTOR 46
MOTORLAGERUNG 46
MOTOR ANBAUTEILE 48
MOTORSCHMIERUNG 50
KRAFTSTOFFBEHÄLTER 52
LÜFTERANTRIEB 54
LÜFTERRAD 58
LÜFTERRAD 60
TURBOLADER 62
EINSPRITZUNG 64
MOTORELEKTRONIK 66
ABGASRÜCKFÜHRUNG 68
KRAFTSTOFFVERSORGUNG 70
KRAFTSTOFFVORWÄRMER 72
ABGASANLAGE 74
ABGASANLAGE 76
ABGASANLAGE 78
LUFTFILTER 80
UNTERDRUCKVORABSCHEIDER 82
PUMPENANTRIEB 84
GASREGULIERUNG 86
KÜHLUNG 88
KÜHLUNG + LAGERUNG 88
CANOPY VERSCHLUSSTEILE KUEHLER 92
ANTRIEBSEINHEIT 94
HYDRAULIKPUMPE 94
HYDRAULIKMOTOR 98
HYDRAULIKMOTOR 100
FAHRANTRIEB KREISLAUF 102
ACHSEN 106
ACHSEN-BEFESTIGUNG 106
VORDERACHSTRÄGER 108
WINKELTRIEB 110
GETRIEBE 114
LENKZYLINDER 116
RADNABE 118
HINTERERACHSTRÄGER 120
WINKELTRIEB 122
DIFFERENTIALSPERRE 126
BREMSANLAGE 128
BREMSPEDAL 128
BREMSE 130
FESTSTELLBREMSE 134
ANHAENGER BREMSE 136
LENKUNG 140
LENKSÄULE 140
LENKSÄULE 142
LENKUNG 144
ARBEITSHYDRAULIK 148
ÖLBEHÄLTER 148
STEUERGERÄT BEFESTIGUNG 152
STEUERGERÄT 154
STEUERGERÄT 156
ZUSATZSTEUERBLOCK 158
HYDRAULIKPUMPE 160
HUBZYLINDER 162
KIPPZYLINDER 164
KIPPZYLINDER 166
AUSSCHUBZYLINDER 168
AUSGLEICHSZYLINDER 170
AUSGLEICHSZYLINDER 172
HUBZYLINDER 174
ZAPFWELLE 176
HYDRAULIK-LADEANLAGE 178
HYDRAULIK-TELE 182
KREISLAUF-AUSGLEICHSZYLINDER 186
STEUERKREIS VORN ELEKTR 188
KREISLAUF LASTSTABILISATOR 190
KREISLAUF KIPPER 192
ZUSATZSTEUERKREIS HI 194
ZUSATZSTEUERKREIS HITCH 196
ZUSATZSTEUERKREIS HI +KIPPER 200
ZUSATZSTEUERKREIS HI +HITCH 202
ZUSATZSTEUERKREIS + HITCH + KIPPER 206
ZUSATZSTEUERKREIS HI + HITCH + KIPPER 210
KREISLAUF DRUCKENTLASTUNG 214
DRUCKLOSER RÜCKLAUF 216
KREISLAUF TANK-HYDR -PUMPE-STEUERGERÄT 218
KREISLAUF HECKHUBWERK 220
ARBEITSHYDRAULIK – STEUERGERÄT 222
SCHMIERLEITUNG 224
ZENTRALSCHMIERANLAGE 226
ZENTRALSCHMIERANLAGE 228
ZENTRALSCHMIERANLAGE 230
ELEKTRIK 232
FAHRZEUGBELEUCHTUNG 232
ARMATURENBRETT 236
ELEKTRISCHE ANLAGE 240
PLATINE 242
RELAIS PLATINE HALTERUNG 244
TASTENFELD 246
KABINENKABELBAUM 248
KABINENKABELBAUM 250
RAHMENKABELBAUM 258
EINZELTEILE RAHMENKABELBAUM 1000394389 260
MOTORKABELBAUM 264
EINZELTEILE MOTORKABELBAUM 1000400359 266
KABELBAUM 270
KABELBAUM LICHTMASCHINE- ANLASSER 272
KABELBAUM SCHNELLWECHSELPLATTE 274
KABELBAUM SCHNELLWECHSELPLATTE 276
KABELBAUM SCHNELLWECHSELPLATTE 278
KABELBAUM SCHNELLWECHSELPLATTE 280
KABELBAUM SCHNELLWECHSELPLATTE 282
KABELBAUM SCHNELLWECHSELPLATTE 284
KABELBAUM SCHNELLWECHSELPLATTE 286
KABELBAUM TELESKOP 7-POL 288
KABELBAUM TELESKOP 14-POL 290
KABELBAUM SCHNELLWECHSELPLATTE 292
KABELBAUM SCHNELLWECHSELPLATTE 294
KABELBAUM 296
POTENTIOMETER 298
STEUERHEBEL 300
BATTERIE-BATTERIEKABEL 302
BELEUCHTUNG HUBARM 304
BELEUCHTUNG HUBARM LED 306
KENNZEICHENBELEUCHTUNG 308
ÖLVORWÄRMUNG 310
TELEMATIC 312
RADIO 314
STECKDOSE 316
STECKDOSE 318
KETTEN/RÄDER 320
RÄDER 320
FAHRWERK / RAHMEN 324
RAHMEN 324
BALLASTGEWICHT 326
VERKLEIDUNG 328
MOTORHAUBE 328
MOTORHAUBE 330
MOTORWANNE 332
RADABDECKUNG 334
RADABDECKUNG 336
ABDECKUNG 338
ABDECKUNG 340
VERKLEIDUNGSTEILE 342
LADEANLAGE/ARMSYSTEM 344
TELESKOPAUSLEGER 344
LAGERUNG 346
KIPPHEBEL 350
SCHNELLWECHSELPLATTE 352
SCHNELLWECHSELPLATTE 354
SCHNELLWECHSELPLATTE 356
SCHNELLWECHSELPLATTE 358
SCHNELLWECHSELPLATTE 360
SCHNELLWECHSELPLATTE 362
SCHNELLWECHSELPLATTE 364
SCHNELLWECHSELPLATTE 366
SCHNELLWECHSELPLATTE 368
SCHNELLWECHSELPLATTE 372
SCHAUFELRÜCKFÜHRAUTOMATIK SRA 376
SCHAUFELRÜCKFÜHRAUTOMATIK SRA 378
ABSTÜTZZYLINDER 380
NIVEAUANZEIGE 382
ÜBERLASTBEGRENZUNG 384
KABINE/FAHRERSITZ 386
FAHRERKABINE 386
FAHRERKABINE CANOPY 388
KABINEN SCHEIBEN 390
KABINENTÜR 392
TÜR 394
KABINENTÜRSCHEIBE 396
HECKSCHEIBE 398
WISCHERANLAGE 400
KABINENLAGER 402
KABINENERHÖHUNG 404
VERKLEIDUNG 406
VERKLEIDUNG 410
SCHUTZGITTER FRONTSCHEIBE 414
SCHUTZGITTER FRONTSCHEIBE KALI – SALZ 416
SCHUTZGITTER FRONTSCHEIBE CANOPY 418
RÜCKBLICKSPIEGEL 420
FAHRERSITZ-BEFESTIGUNG 422
FAHRERSITZ-BEFESTIGUNG 424
FAHRERSITZ 426
FAHRERSITZ LUFTGEFEDERT 430
HEIZUNG/KLIMAANLAGE 434
KREISLAUF-HEIZUNG 434
HEIZUNG 436
KLIMAANLAGE – MOTOR 440
KLIMAANLAGE – KABINE 444
AUFKLEBER, WERKZEUG 446
DOKUMENTE 446
HINWEISSCHILDER 450
AUFKLEBER 454
AUFKLEBER 456
TRAGLASTDIAGRAMM 458
WERKZEUG 460
ANBAUGERÄTE 462
STAPELEINRICHTUNG 462
STAPELEINRICHTUNG 464
STAPELEINRICHTUNG 466
STAPELEINRICHTUNG 468
STAPELEINRICHTUNG 470
GABELZINKEN 472
HAKEN 474
ZAHNSCHUTZ 476
SCHAUFEL 478
SCHAUFEL 480
LADESCHAUFEL 482
LADESCHAUFEL 484
LADESCHAUFEL 486
SPIEGEL ANHAENGEKUPPLUNG 488
ANHÄNGEKUPPLUNG 490
ANHÄNGEKUPPLUNG 492
ANHÄNGEKUPPLUNG 496
ANHÄNGEKUPPLUNG 498
RANGIERKUPPLUNG 502
HECKHYDRAULIK 504

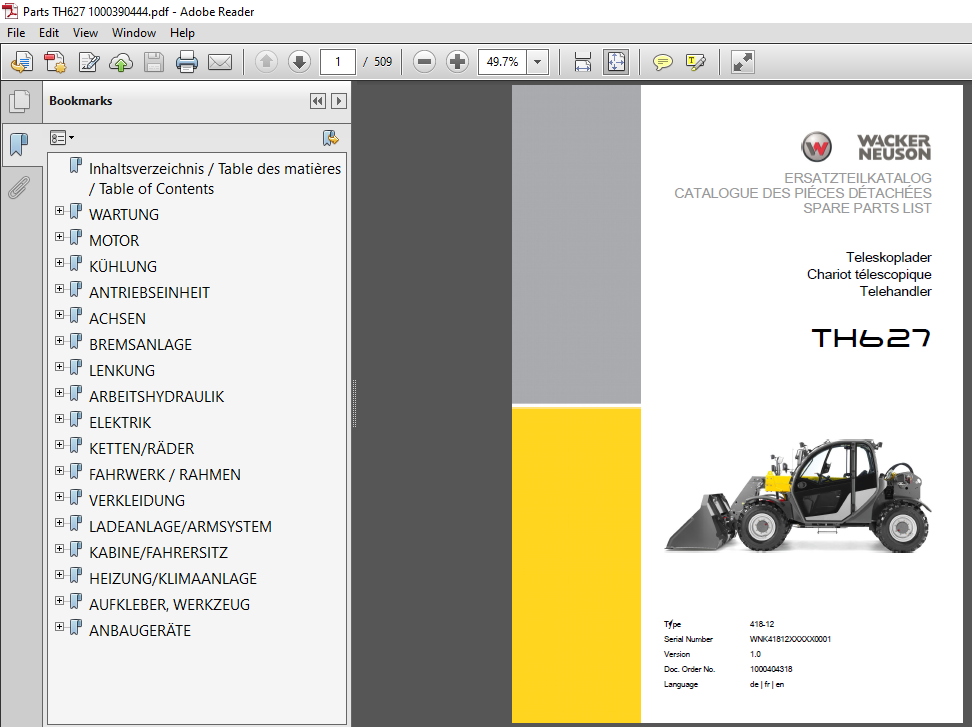

IMAGES PREVIEW OF THE MANUAL:
