XCMG LW300F 轮式装载机 零件手册 – PDF DOWNLOAD

XCMG LW300F 轮式装载机 零件手册 – PDF DOWNLOAD

FILE DETAILS:

XCMG LW300F 轮式装载机 零件手册 – PDF DOWNLOAD

Language : English & Chinese
Pages : 99
Downloadable : Yes
File Type : PDF

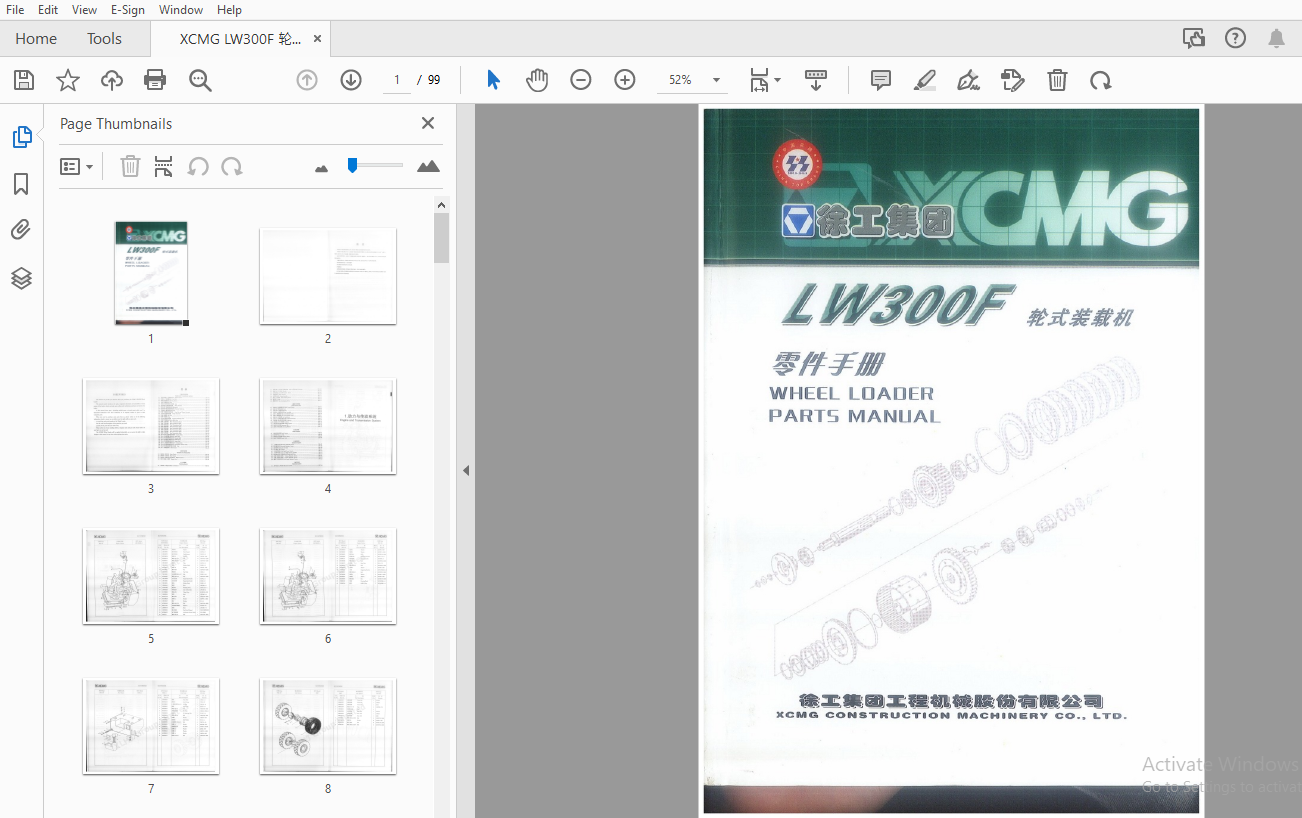

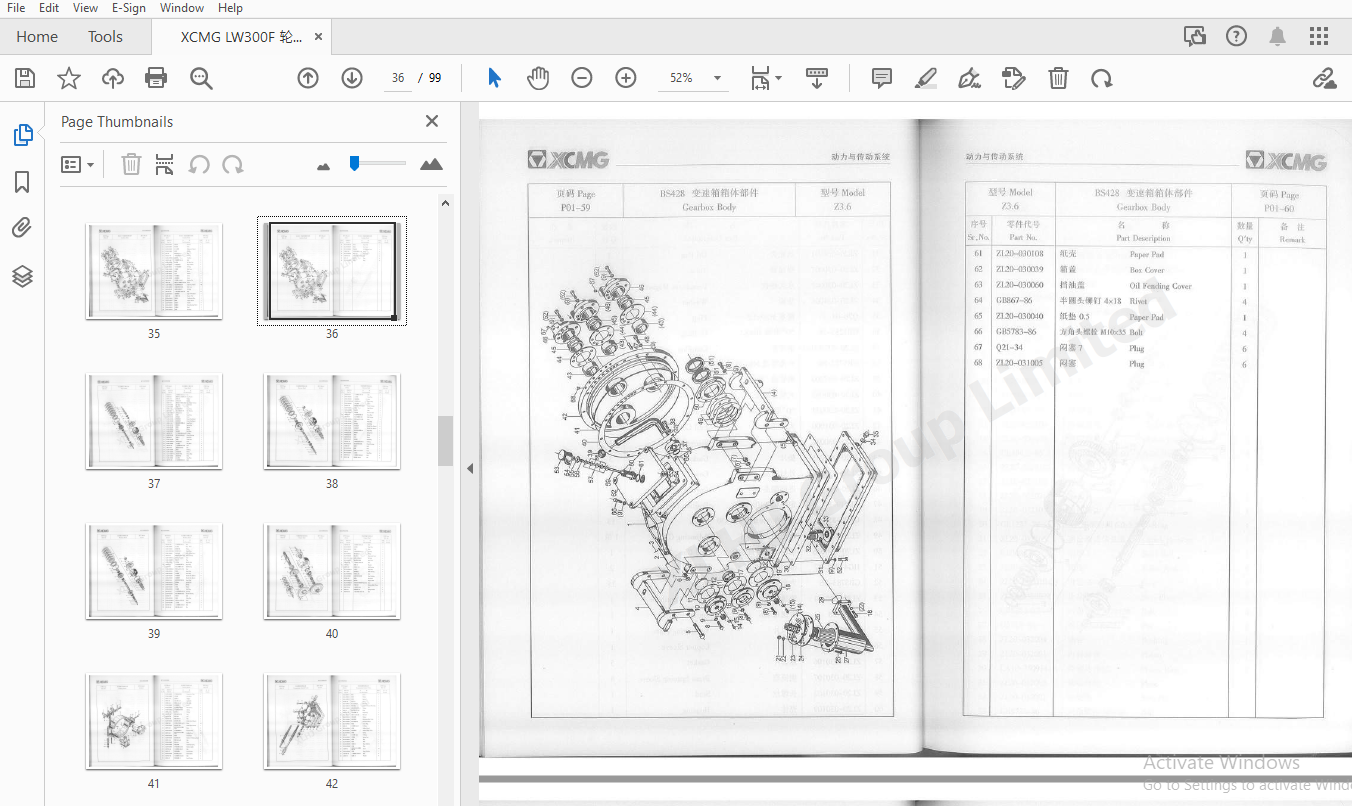

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

XCMG LW300F 轮式装载机 零件手册 – PDF DOWNLOAD

Engine and Transmission System
1 1 LW330F(I)I 发动机总成 Engine System P01-01
1 2 330F 01I 燃油箱总成 Fuel Tank P01-05
1 3 330F 01 传动系统 Driving System P01-07
1 4 330F 02 行驶桥总成 Axle P01-09
1 5 XTG3303D3025X 变速箱总成 Main transmission P01-11
1 6 54322007 变速箱总成 Main transmission P01-12
1 7 320C3D/325C 减速器总成 Torque Converter P01-13
1 8 320C3D 减速器总成 Torque Converter P01-14
1 9 320D3D 制动器总成 Brake P01-15
1 10 330F 06 02 变速箱总成 Gear-Box and Torque Converter P01-17
1 11 330F 06 03 减速器总成 Torque Convertor P01-18
1 12 330F 08 油过滤器 Oil Filter P01-19
1 13 300F 08I 减压阀总成 Pressure Reducing Valve P01-21
1 14 300F 08 变速箱传动轴总成 Main transmission Shaft P01-23
1 15 300F 08 01 前传动轴总成 Front Transmission Shaft P01-25
1 16 300F 08 02 后传动轴总成 Rear Transmission Shaft P01-26
1 17 300F 08 03 主传动轴总成 Main Transmission Shaft P01-27
1 18 300F 08 04 中传动轴总成 Center Transmission Shaft P01-28
1 19 300F 08 05 尾传动轴总成 Rear Transmission Shaft P01-29
1 20 300F 08 06 变速箱驱动桥总成 Gearbox Bridge P01-31
1 21 23 6 01 减速器传动轴 Input Shaft P01-33
1 22 23 6 02 变速箱传动轴 Output Shaft P01-34
1 23 23 6 03 齿轮轴 Gear Shaft P01-35
1 24 23 6 04 驱动桥传动轴 Middle Shaft P01-36
1 25 23 6 05 扭矩轴 Output Shaft P01-37
1 26 23 6 06 驱动桥传动轴 Yoke P01-38
1 27 23 6 07 变速箱控制阀 Transmission Control Valve P01-39
1 28 23 7 分动箱 Shift Control P01-40Chassis and Accessories
2 1 300F 05 行驶架总成 Front Chassis P02-01
2 2 300F 06 后车架总成 Rear Chassis P02-47
2 3 车架底板总成 257010014 Flatiron System P02-49
2 4 LW321JK(I)II 发动机罩 Engine Hood P02-50Working Device
3 1 300F 08 工作装置开关 Link System P03-01
3 2 300F 08I 工作装置开关(减震) Link System(High Damping) P03-03
3 3 300F 30 中斗总成 Bucket P03-05
3 4 LW330F(I)J III 中斗总成 Bucket P03-07
3 5 夹管组件 Clamp Pipeline P03-09
3 6 铲斗及工作装置总成 Work Kneeling Device P03-11
3 7 夹管组件 Clamp P03-13
3 8 切换装置 Side-shoechanging Device P03-174 操纵与驾驶室 (Controls and Cab)
4 1 300F 02 空调机组总成 Shift Control System P04-01
4 2 300F 10 28 驾驶室 Heater P04-03
4 3 XZG321(I)II 座椅总成 Seat Assembly P04-07
4 4 300F 二级操纵台总成 Control Shock System P04-11
4 5 300F 二级操纵台总成 Control Shock System P04-14
4 6 300F 二级操纵台总成 Control Shock System P04-17
4 7 300F 一级操纵台总成 Control Shock System P04-19
4 8 300F 座椅 Seat P04-21
4 9 CZSC 12 9 三级操纵台总成 Compressor Brake P04-23
4 10 010240K-010 发动机总成 Enginepart P04-25
4 11 CDZK-407 座椅总成 Seat P04-27
4 12 LW95ZF1 驾驶室总成 Heating System P04-29
4 13 320F 发动机总成 Engine P04-33
4 14 300F 方向机总成 Steering Machine P04-375 制动系统 (Brake System)
5 1 300F 驻车制动 Brake System P05-01
5 2 300F 制动罐 Air Tank P05-03
5 3 300F 制动泵总成 Boosting Pump P05-05
5 4 300F 制动阀总成 Brake Valve P05-096 液压系统 (Hydraulic System)
6 1 工作液压系统 Working Hydraulic System P06-01
6 2 转向液压系统 Steering Hydraulic System P06-05
6 3 变速箱液压油箱 Hydraulic Oil Tank P06-07
6 4 俯仰油缸总成 Tilt Cylinder P06-11
6 5 左右抬臂油缸总成 Left Right Boom Cylinder P06-12
6 6 左右转向油缸总成 Left Right Steering Cylinder P06-13
6 7 夹管油缸总成(上)总成 Clamp Oil Inhibiting Valve P06-17
6 8 夹管油缸总成(下)总成 Clamp Hydraulic System P06-19
6 9 行走液压系统总成 Walking Hydraulic System P06-21
6 10 带传动液压系统总成 Side Damp Hydraulic System P06-237 电气系统 (Electrical System)
7 1 电气系统 LW300F Electrical System P07-01
